水液位計

UHZ型磁翻板液位計是本公司創新設計的新一代磁翻板液位計,產品技術先進,結構合理,顯示清晰直觀,由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動,同時驅動主體外指示內的雙色磁板翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。礦井水液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。
水液位計|磁翻板液水液位計廠家|價格選型
廠家價格:

價格 ¥ 350.00~70000.00元
起批量 ≥1

規格參數:

加工定制 品牌 華云 型號 BST0001
類型 投入式液位變送器 測量范圍 0-20M 測量精度 0.25%
材質 304 電源 24VDC 輸出信號 4-20(mA)
測量介質 液體

主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰。

消防水液位計工作原理

根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180°,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示.

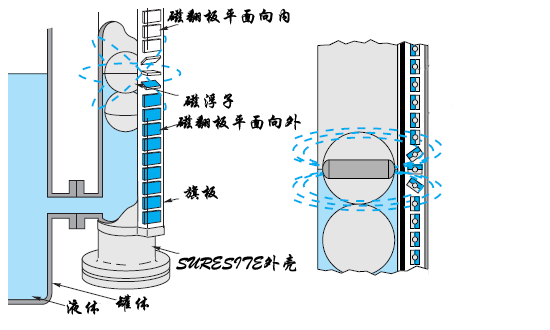

消防水液位計原理圖

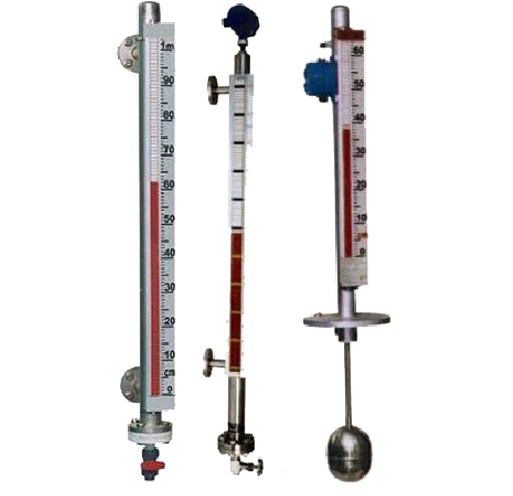

水液位計    水液位計

消防水液位計適用范圍及特點:
本液位計是在借鑒國內外同類產品的基礎上,積極吸收、揉合眾多產品的優點,通過公司技術人員的精心設計而成的。采用優質磁體和進口電子元件,使產品具有:設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。同時,隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外,本液位計輸出信號多樣,實現遠距離的液位指示、檢測、控制和記錄。
1.適合容器內液體介質的液位、界位的測量。除現場指示外,還可配遠傳變送器、報警開關、控制開關,檢測功能齊全。
2.指示新穎,讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3.測量范圍大,不受貯槽高度限制。
4.指示機構與被測介質完全隔離,因而密封性好,可靠性高,使用安全。
5.結構簡單,安裝方便,維護費用低。
6.耐腐蝕、無需電源、防爆。

消防水液位計安裝方法

一:必須先了解自己的設備運行的場合,測量介質是什么,即使自己不知道需要什么材質,我司也可以根據介質確定設備所用材質。

二:當配有遠傳配套儀表時需做到如下幾條:應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);遠傳配套儀表上感應面應面向和緊貼主導管;遠傳配套儀表零位應與液位計零位指示處在同一水平線上;遠傳配套儀表與顯示儀表或工控機之間的連線***好單獨穿保護管敷設或用屏蔽二芯電纜敷設;接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。

三:應根據介質情況,不定期清洗主導管清除雜質;

四:對超過一定長度(普通型>3米、防腐型>2米)的液位計:需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;

五:消防水液位計的安裝位置:應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;

六:消防水液位計調試時:應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);消防水液位計在市面上也有其他叫法,也叫磁性翻板液位計,又或者是磁翻柱液位計,又叫消防水液位計等。但是他們的訂購需要知道的參數是一定的,比如腐蝕性的介質需要防腐的材質,防腐的等級根據介質的腐蝕性等級等量變化。

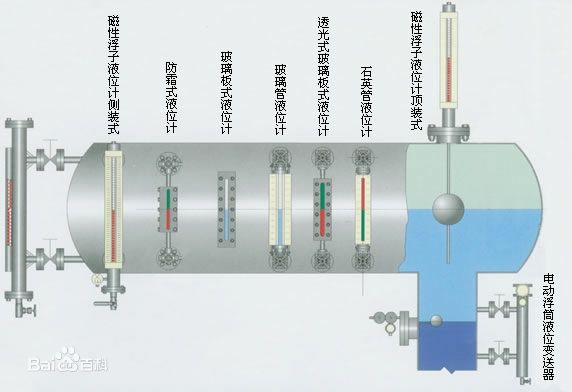

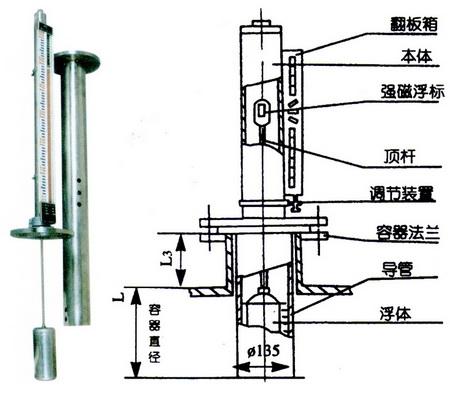

安裝圖 水液位計

注意事項

1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。

2.消防水液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;

3.當配有遠傳配套儀表時需做到如下幾條:

4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);

5.遠傳配套儀表上感應面應面向和緊貼主導管;

6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);

7.應根據介質情況,不定期清洗消防水液位計的主導管清除雜質。

消防水液位計技術參數

測量范圍:300~12500mm

度:指示±10mm

測量原理:浮力原理、磁耦合傳感技術

測量介質:各種液體及腐蝕、易燃易爆液體介質

輸出形式:現場顯示、報警、變送器輸出

工作壓力:≤6.3Mpa

介質溫度:≤450℃

介質密度:≥0.45g/cm3

介質粘度:≤0.15pa·s

防爆等級:Exd Ⅱ 6

防護等級:IP66

材質:各種牌號不銹鋼、PVC等

連接方式:法蘭DN20、DN25(松套)

安裝方式:側裝、頂裝

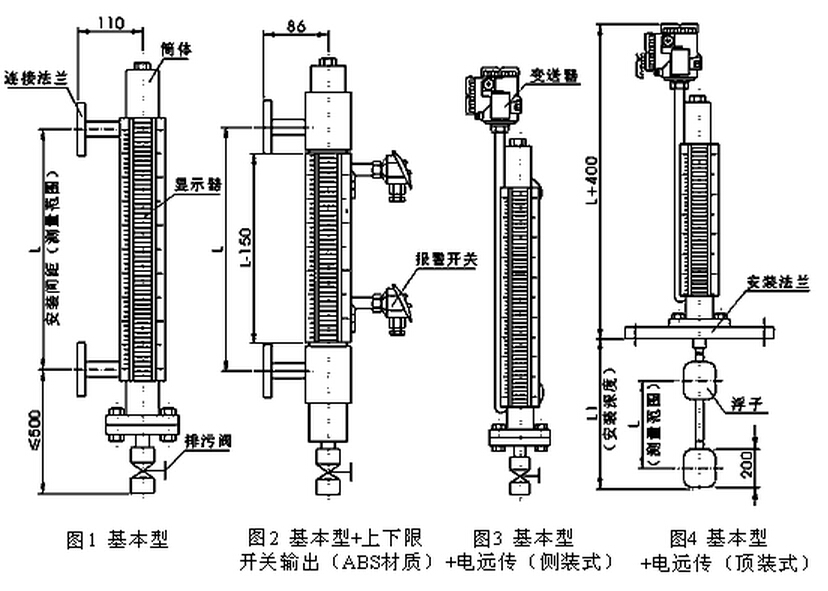

結構圖

水液位計



消防水液位計選型表

WFUHZ

消防水液位計

測量型式

25

側側安裝式

27

頂部安裝式

28

側頂安裝式

29

側底安裝式

26

底部安裝式

顯示方式

1

雙面板式

2

單面板式

3

單帶夜光型

4

LED顯示型

遠傳方式



無可省略

L

遠傳型

防爆形式

O

普通型

G

隔爆型

Z

本安型

F

配安全柵

液位控制

O

S

(報警)開關











水液位計

安裝維護劑選購注意事項

消防水液位計安裝維護

1、 液位計護導管和主體導管必須保持垂直

2、 連桿不能彎曲,必須挺直插入

3、 安裝完畢后,需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色,零以下顯示紅色。

消防水液位計選購注意事項

1、 防腐型公稱壓力≤1.0MPa。

2、 液位計有一定盲區,故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時,標尺刻度零位已遷移 到實際值)。

3、 液位計測量范圍不超過5米,否則影響液位計的穩定可靠、牢度等。

4、 安裝連接法蘭,本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
