玻璃管液位計

HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量?jī)x表,它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。江蘇華云儀表廠是專業的玻璃管液位計廠家,歡迎垂詢玻璃管液位計價格。

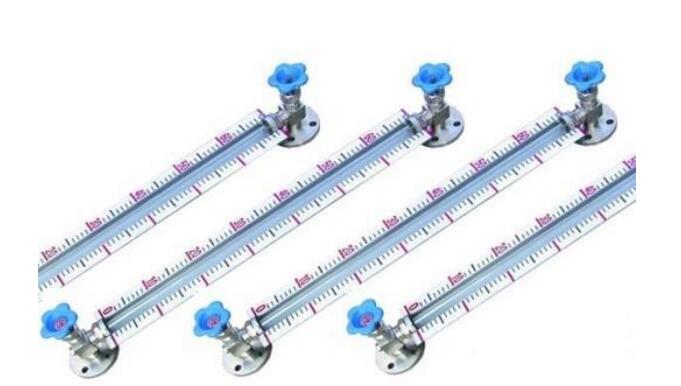

玻璃管液位計|廠家價格|規格選型



廠家價格:

價格 ¥ 86.00~9800.00元
起批量 ≥1 臺

規格選型:

是否進口 加工定制 品牌 江蘇華云
型號 HL-HG5型 類型 玻璃管液位計 測量范圍 300-2000mm
材質 碳鋼/不銹鋼 工作溫度 常溫(℃) 工作壓力 1.6(Mpa)

玻璃管液位計的結構原理

 儀表上下閥都裝有PN1.6MPa,DN20的法蘭。通過焊接在容器上的法蘭,與容器組成連通器,透過玻璃管就可直接顯示容器內介質液位的高度。

    儀表兩端均裝有針形閥,針形閥內裝有鋼球,當玻璃管因事故而破裂時,鋼球在容器壓力作用下自動關閉針形閥通道,以防止容器內介質外流。

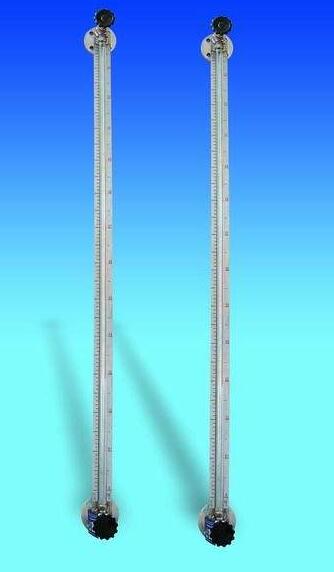

玻璃管液位計|廠家價格|規格選型

玻璃管液位計的特點

 直讀式儀表,讀數。

 結構簡單,維修方便。

 經久耐用。

玻璃管液位計的主要技術指標

 測量范圍(安裝中心距L):300、500、600、800、1000、1200、1400、1700、2000mm

 工作壓力:≤1.6MPa

 材質:碳鋼、不銹鋼

 工作溫度:≤200℃

 連接法蘭標準:HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等,請用戶注明。

 伴熱蒸汽壓力:≤0.6MPa

 蒸汽夾套接頭:G1/2"外螺紋

 鋼球自封壓力:≥0.2MPa

安裝中心距L和標尺刻度L1的關系

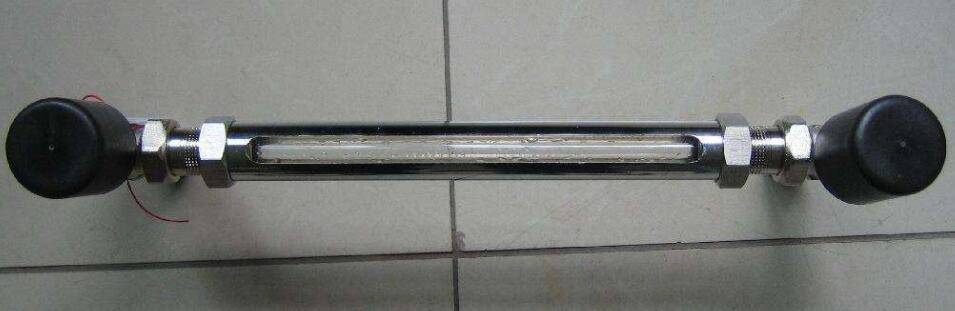

玻璃管液位計|廠家價格|規格選型

L

300

500

600

800

1000

1200

1400

1700

2000

H

150

350

450

650

850

1050

1250

1550

1850



玻璃管液位計的使用須知

為保證自密封作用,容器內介質壓力應大于0.2MPa。在打開上下閥時,閥桿退出轉數不得少于4轉,以免鋼球在自封時,碰到閥桿的頂端。

型號、標記標準系列

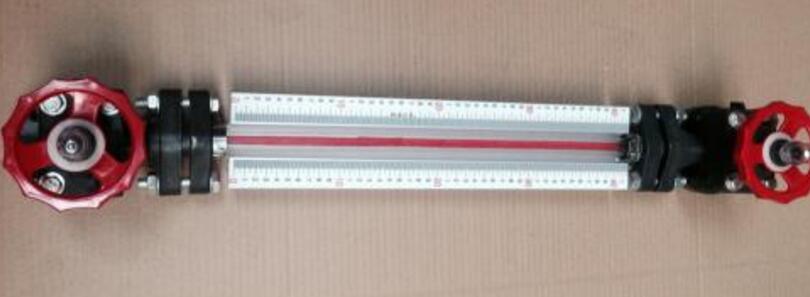

玻璃管液位計|廠家價格|規格選型

名 稱

標 準 號

型號 標志

規 格

玻璃管液位計

HG5-227-80

DA I PN1.6

300

500

600

800

1000

1200

1400

1700

2000

玻璃管液位計

HG5-227-80

DB I PN1.6

玻璃管液位計

HG5-227-80

DA II PN1.6

玻璃管液位計

HG5-227-80

DB II PN1.6

玻璃管液位計

HG5-227-80

WA I PN1.6

玻璃管液位計

HG5-227-80

WB I PN1.6

玻璃管液位計

HG5-227-80

WA II PN1.6

玻璃管液位計

HG5-227-80

WB II PN1.6

液位計針形閥

HG5-227-80

(上)A I B I PN1.6

液位計針形閥

HG5-227-80

(下)A I B I PN1.6

液位計針形閥

HG5-227-80

(上)A II B II PN1.6

液位計針形閥

HG5-227-80

(下)A II B II PN1.6


HG-5

產品/服務描述:
HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量?jī)x表,它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
特點
直接式儀表,讀數。
結構簡單,維修方便。
經久耐用。
結構原理
儀表上下閥都裝有PN1.6MPa,DN20的法蘭。通過焊接在容器上的法蘭,與容器組成連接器,透過玻璃管就直接顯示容器介質液位高度。
儀表兩端均裝有針形閥內裝有鋼球,當玻璃管因意外事故而破裂時,鋼球在容器壓力作用下自動關閉針形閥通道,以防止容器內介質外流。
主要技術參數
測量范圍(安裝中心距L):300、500、600、800、1000、1200、1400、1700、2000 mm
工作壓力:≤1.6MPa
材質:碳鋼、不銹鋼
工作溫度:≤100。C(高于100。C也可非標定作)
連接法蘭標準:HGJ46-91 PN1.6 DN20突面(也可由用戶自定義)
其它法蘭標準如JB/T、GB、ANSI等,請用戶注明。
伴熱蒸汽壓力:≤0.6MPa
蒸汽夾套接頭:G1/2”外螺紋
鋼球自封壓力:≥0.2MPa
安裝中心距L和標尺刻度L1的關系

L 300 500 600 800 1000 1200 1400 1700 2000
H 150 350 450 650 850 1050 1250 1550 1850



注:D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭

玻璃管液位計的訂貨須知

 訂貨時請?zhí)峁┫铝袛?shù)據:
 型號規格
 測量范圍(中心距L)
 工作壓力
 工作溫度
 材質要求
