以減小玻璃管轉子流量計的刻度示值誤差為目的，就兩種不同類型的轉子流量計，使用坐標紙并結合詳細計算步驟討論了其修正方法。

玻璃管轉子流量計具有結構簡單、工作可靠、線性刻度、讀數直觀等特點，屬于變面積式流量計的一種，在工業計量中應用***為廣泛。一般出廠時對玻璃管粗細均勻程度要求較高，但其粗糙的刻線使得其在使用中誤差非常大。由于玻璃管自身是錐體的，所以無法均勻分割刻線以達到與標準流量相接近的目的。為了達到預期使用目標，本著方便快捷、經濟合理的原則，本文以 LZB-50和 LF 百分比型兩種流量計為例，采用鐘罩式氣體流量標準裝置，介紹如何把刻度示值無限接近地修正到標準流量。

1.相關概念

刻度示值: 玻璃管或坐標紙上標刻的讀數，單位為 m3 / h，有時也用百分比。

標準流量: 在 101 325 Pa，20 ℃ 狀態下的流量，單位為 m3 / h。

引用誤差: ( 刻度示值 － 標準流量) / 量程上限× 100% 。

2.LZB-50 型流量計

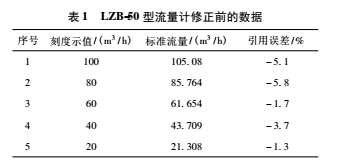

( 1) 把轉子流量計按玻璃管上的刻度示值做一遍檢定，得到如表 1 所示數據，從中可以看出刻度示值為 “100”和 “80”時的引用誤差非常大，已經無法正常使用 ( JJG 257—2007 《浮子流量計檢定規程》中規定引用誤差***大為 5% ) 。

( 2 ) 用坐標紙測量一下玻璃管上刻度示值“100”與 “80”之間有多少小格( 1 小格 =1 mm) ，測得 “100”與 “80”之間有 66 mm。

（3 ) 把刻度示值 “100 ” 對應的標準流量080 m3 / h 減去刻度示值 “80”對應的標準流量 85. 764 m3 / h，計算出 “100”與”80”之間相

差的標準流量。即105. 080 － 85. 764=19. 316 m3 / h

( 4) 計算出刻度示值 “100”與 “80”之間每毫米對應多少 m3 / h。即

19. 316 /66=0. 292 66 m3 / h

( 5) 以標準流量 105. 08 m3 / h 為基準，找出標準流量為 100 m3 / h 時對應到玻璃管上的位置。即08 － 100=5. 08 m3 / h

08 /0. 292 66=17. 4 mm

6) 由 ( 5) 中的兩個式子可以得出，標準流量100 m3 / h 和 105. 080 m3 / h 時在玻璃管上的位置相差 17. 4 mm。在坐標紙上找一起始刻線，并在玻璃管左側與 “100”橫豎對齊并固定好，從坐標紙的起始刻線處向下移動 17. 4 mm，該位置就是標準流量為 100 m3 / h 時的位置，在此處畫一橫線作標記，記數為 100。以后把浮子升到該位置就可較為準確地得到 100 m3 / h 的標準流量。

7) 上述步驟只得到刻度示值 “100”的修正，同理可以得出 80 與 60，60 與 40，40 與 20 相差的距離，通過向下調整而得到所需修正值。如果我們認為某點滿足使用不用修正，那么就可以對照玻璃管上的刻線直接畫過來。

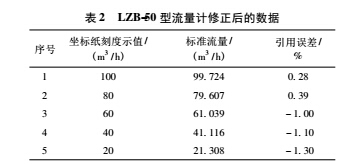

( 8) 修正完所有刻度示值后，按照坐標紙上的刻度示值重新檢定。得到如表 2 所示數據，從中可看出刻度示值為 “100”與 “80”時的引用誤差已變為 0. 28% ，0. 39% ，明顯優于修正前。

3.LF 百分比型流量計

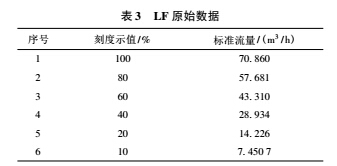

按玻璃管上的百分比刻度做其對應的標準流量，如表 3 所示。從表 3 可看出，假如需要60 m3 / h、50 m3 / h、40 m3 / h、30 m3 / h 的標準流量時，我們是無法較為準確把浮子調到玻璃管上其對應的位置的，因此需要通過下列步驟得到我們想要的結果。

( 1) 根據上述數據用 Excel 等軟件繪制 LF 曲線圖轉換成線性公式得出標準流量; 也可用下列公式 y = ax + b ( a 為直線斜率，b 為直線截距) 求出標準流量。

b=y － a x

式中: xi 為刻度示值，i= 1，2，…，6; yi 為標準流量;

n n

n=6; x=∑xi / n; y=∑yi / n。

i=1 i=1

2) 經計算得 a=0. 710 4，b=0. 372 8，即y=

710 4x + 0. 372 8。我們已經知道刻度示值 “10”

對應的標準流量為 7. 450 7 m3 / h，那么只要以此為基準，向上找出 60 m3 / h、50 m3 / h、40 m3 / h、 30 m3 / h與 7. 450 7 m3 / h 之間的距離即可。

( 3) 由 ( 2) 中式子得出 x = ( y － 0. 372 8) / 0. 710 4，把所求的流量點流量 ( 60 m3 / h，50 m3 / h，40 m3 / h，30 m3 / h) 依次設為 y 值，得 x 值分別為 83. 9 mm，69. 8 mm，55. 7 mm，41. 7 mm。

( 4) 在坐標紙上找一起始位置，并在玻璃管刻線左或右側與刻度示值 “10 ”橫豎對齊并固定好，用鉛筆做一標記，記數為 10 。因為我們不需要找這個流量點，所以全部標完后要擦除該記數。

5) 以記數為 10 的起始刻線為基準，向上到41. 7，55. 7，69. 8，83. 9 mm 處時分別做標記，畫一橫線，這些橫線標記即為所求流量點，記數30 m3 / h，40 m3 / h，50 m3 / h，60 m3 / h。

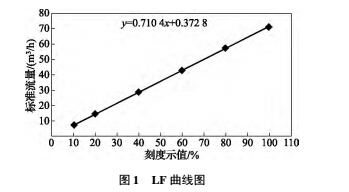

LF 曲線圖如圖 1 所示。

4.結論

利用價格低廉的坐標紙在玻璃管上標注刻線，克服了玻璃管流量計自身出廠時的缺陷，更加有效地提高了流量計的精度，為工業計量節約了采買新流量計的成本。
