常見汽車空氣流量計的檢修

空氣流量計又叫空氣流量傳感器,是電控發動機眾多傳感器中的一種。空氣流量計可感知進氣量的多少并將其轉變?yōu)殡娦盘?hào)傳送給 ECUECU 結合其它傳感器的信號,經過計算并和存儲器里的數據進行比對,***終確定噴油量的大小并驅動噴油器進行實時噴油,保證發動機在各種工況下都能獲得***合適的混合氣配比。空氣流量計有多種型式,目前常見的有翼片式、卡門旋渦式、熱絲式和熱膜式等。空氣流量計如果出現故障必然會使供油量產生誤差,從而影響發動機的正常工作,甚至還會造成機件損壞。

一、 翼片式(葉片式)空氣流量計的檢修(以豐田佳美 1VZ-FE 發動機為例)

1.測量電阻值

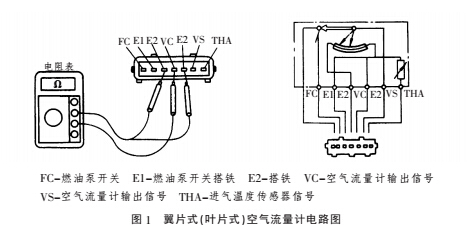

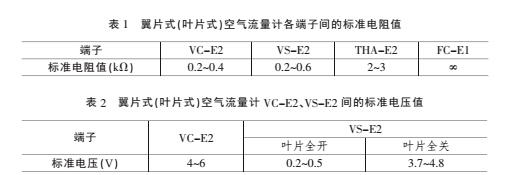

首先關閉點火開關斷開蓄電池電源線,然后拆下翼片式空氣流量計的導線連接器,用萬用表測量各個端子(見圖 1)之間的電阻,阻值應符合表內所列的標準值(環境溫度為室溫),否則說明空氣流量計損壞,應更換。需要注意:表格里的數據是在常溫下的數據,當進氣溫度發生改變時,THA 端子和 E2 端子間的電阻值也會變化。


2.測量電壓值

首先插好空氣流量計的進線連接器,然后將點火開關轉至“ON”擋,用萬用表測量 VC 端子和 E2 端子、VS端子和 E2 端子間的電壓。測量結果應符合表所列的標準值,否則說明空氣流量計損壞,應更換。


3.測量工作輸出信號

拔下噴油器線束,起動發動機或者單獨用起動機帶動發動機轉動,用萬用表測量 VS 端子和 E2 端子之間的電壓值,電壓應隨著葉片開度的逐漸變大而漸小,否則說明空氣流量計損壞,應更換。

二、卡門旋渦式空氣流量計的檢修(以凌志 LS400 轎車 1UZ-FE 發動機為例)

1.測量電阻值

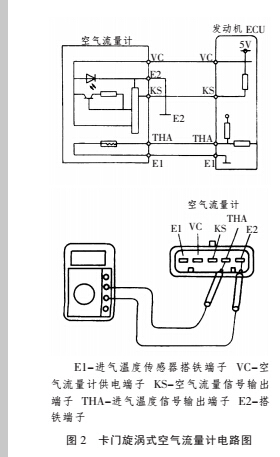

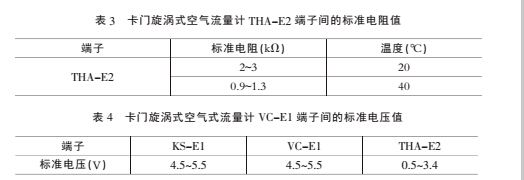

首先關閉點火開關并斷開蓄池電源線,然后拆下空氣流量計的導線連接器。用萬用表測量空氣流量計THA 端子和 E2 端子間的電阻(見2)。測量值應符合表 3 所列的標準值,否則說明空氣流量計損壞,應更換。


2.測量電壓值

首先插好空氣流量計的進線接器,然后把點火開關轉到“ON”擋置,用萬用表檢測表內所列的各個端子間的電壓值,應符合表中標準值的要求,否則說明空氣流量計壞,應更換。


3. 測量工作輸出信號

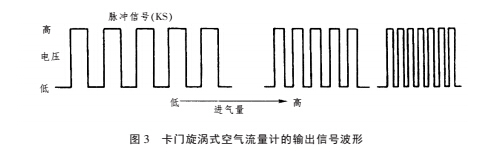

拔下噴油器線束,起動發動機者單獨用起動機帶動發動機轉動,示波器測量 E1 端子和 KS 端子間脈沖,應有的如圖所示的脈沖形,否則說明此空氣流量計損壞,應更換。


三、 熱絲式空氣流量計的檢修(以日產 A33 發動機為例)

1.將點火開關轉至“ON”擋,用萬用表測量如圖所示的空氣流量計的號和號端口之間的電壓,測量值應該在 5V 左右。測量號端子的搭鐵電壓值,應為 12V 左右,否則應測量蓄電池電壓或檢查 ECU 及電路。


2.起動發動機并讓空氣流量計

進氣口保持在靜態無風狀況,用萬用表電壓擋測量空氣流量計的號和 1號端子之間的電壓值,怠速下電壓值應大約為 1.21.8V,如果轉速逐漸升高,電壓值也會逐漸升高,當發動機的轉速2500r/min 時,萬用表電壓值應大約1.62.2V,否則說明空氣流量計損壞,應更換。

3.經過前兩步驟的檢測后,有時雖然各個端子間的電壓值正常,發動機仍然無法加速或無法著車,此時應該拆下空氣濾清器,從空氣流量計的進氣口吹冷風,號和號端子之間的電壓值應該隨著風速的提高而不斷升高,否則說明流量計損壞,應更換。

 熱膜式空氣流量計的檢測(以捷達氣門電控發動機為例)

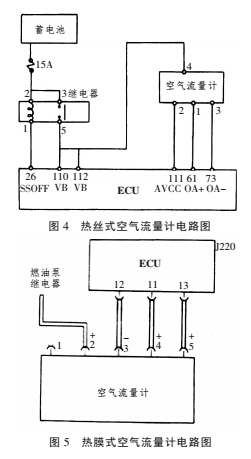

捷達氣門電控發動機的空氣流量計電路圖如圖所示。該車在無

空氣流量計信號的情況下,發動機仍可運行,只是無法加速。

1.關閉點火開關,將空氣流量計進線連接器拔下,用萬用表電阻擋測量號端子與車身搭鐵點之間的電阻值應為

2.將點火開關轉到“ON”擋,用萬用表測量空氣流量計號和號端子之間的電壓,應為蓄電池電壓。若無電壓或讀數偏差太大,應檢查線路。檢查號和號端子之間電壓應為 5V 左右,否則說明 ECU 到空氣流量計之間的導線或者 ECU 有故障。在停車靜風的情況下,檢查 2號端子的搭鐵電壓大約在 14V 左右,否則說明空氣流量計與燃油泵繼電器之間線路有故障。怠速時 3號和 號端子間的電壓應為 1.4V左右,隨著發動機轉速升高兩端子間電壓應不斷升高,***高約為 2.5V左右,否則應更換空氣流量計。

3.關閉點火開關,將空氣流量計拆卸下來,在平靜無風狀況下,號和號端子間的電壓應為 1.5V 左右。使用電吹風機對準空氣流量計的入口吹冷風,并且緩慢地將吹風機向后移動,則隨著距離的增大,號和 5號端子間的電壓值應該逐漸減小,否則應更換空氣流量計。

五、結語

維修人員必須熟練掌握萬用表的使用方法,熟悉各種車型不同類型

的空氣流量計與 ECU 連接的電路圖,準確找到各端子并測量出端子間的電壓值或電阻值的變化,才能判斷空氣流量傳感器是否正常。
