一種水浮子流量計檢定裝置

一種水浮子流量計檢定裝置

文章介紹了一種水浮子流量計檢定裝置該裝置以高精度的電磁流量計作為標準表采用一大一小兩臺變頻水泵作為穩流源采用計算機和實現對現場儀表閥門等設備進行采集和控制

檢定過程中流量點和檢定次數的選擇非常靈活方便檢定工作的開展。

水浮子流量計的檢定方法主要有靜態容積法和標準表法[1]。流量計生產企業大多使用標準表法,采用的標準表和被檢流量計一般為同類型、同規格,這種檢定方法的檢測效率較高,但精度低,且需要配備多組標準流量計,需要根據被檢流量計的類型不停地更換標準流量計。靜態容積法檢定精度高,但檢定效率低。本文介紹的檢定裝置(以下簡稱裝置)可以在保證裝置精度的前提下提高檢測效率。

1裝置的構成

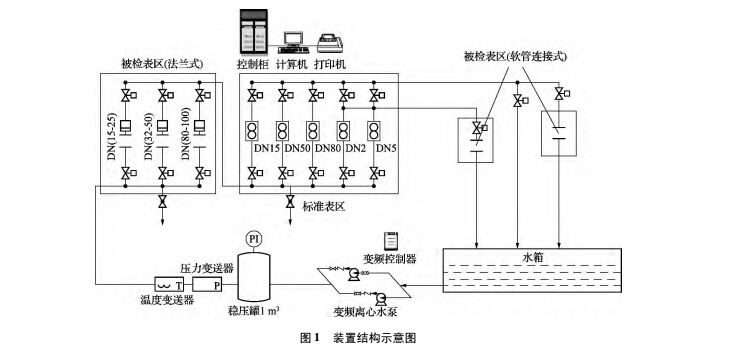

水浮子流量計檢定裝置的檢定管線為DN25(DN15DN20)DN50(DN40DN32)DN100(DN80DN65)3,標準器采用5臺高精度電磁流量計,由計算機統一控制,根據檢定需要進行合理安排和布置,使檢定過程自動化、程序化。裝置結構如圖1所示。


1裝置結構示意圖裝置主要由供水、被檢表、標準表和控制柜構成。

(1)供水:2臺變頻離心水泵構成,功率分別為15 k W4 k W,可根據被檢流量計的流量大小自由選擇,***大流量可達120 m3/h,水泵的啟動控制由各自的變頻器控制,安全可靠。

2被檢表:采用可變換管段方式,在有限的3個臺位上,覆蓋了從DN15~DN100的所有管徑,有效提高了檢定流量計范圍。并且在裝置后端預留兩個軟管連接口,用于檢定軟管式連接的浮子流量計及其他類型的液體流量計

(3)標準表:采用5臺高精度的電磁流量計并聯使用口徑分別為DN2DN5、DN15、DN50和DN80.
