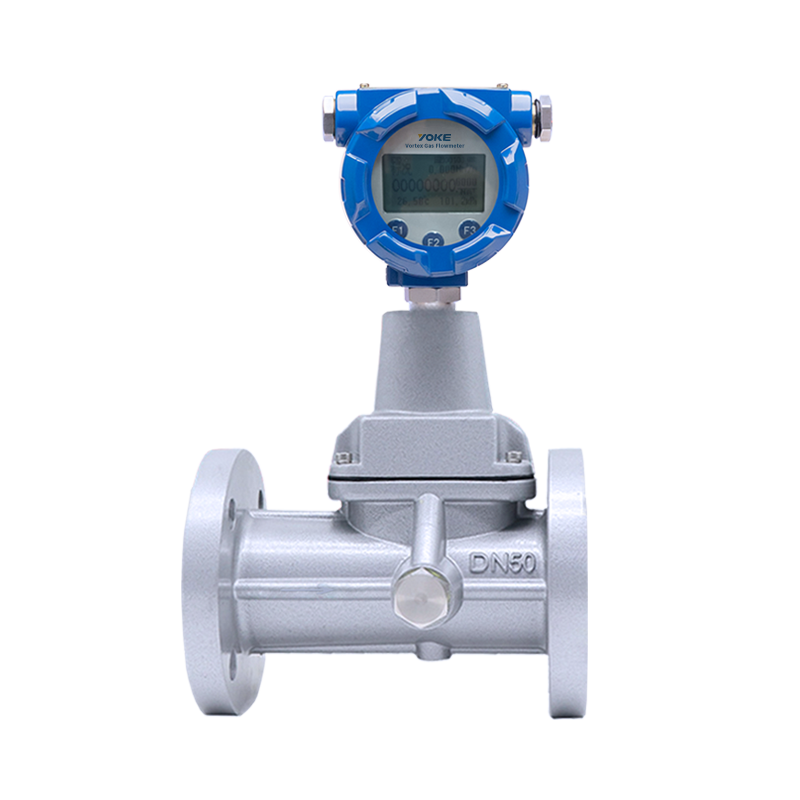

智能旋進漩渦流量計
- 工作原理
- 產品特點

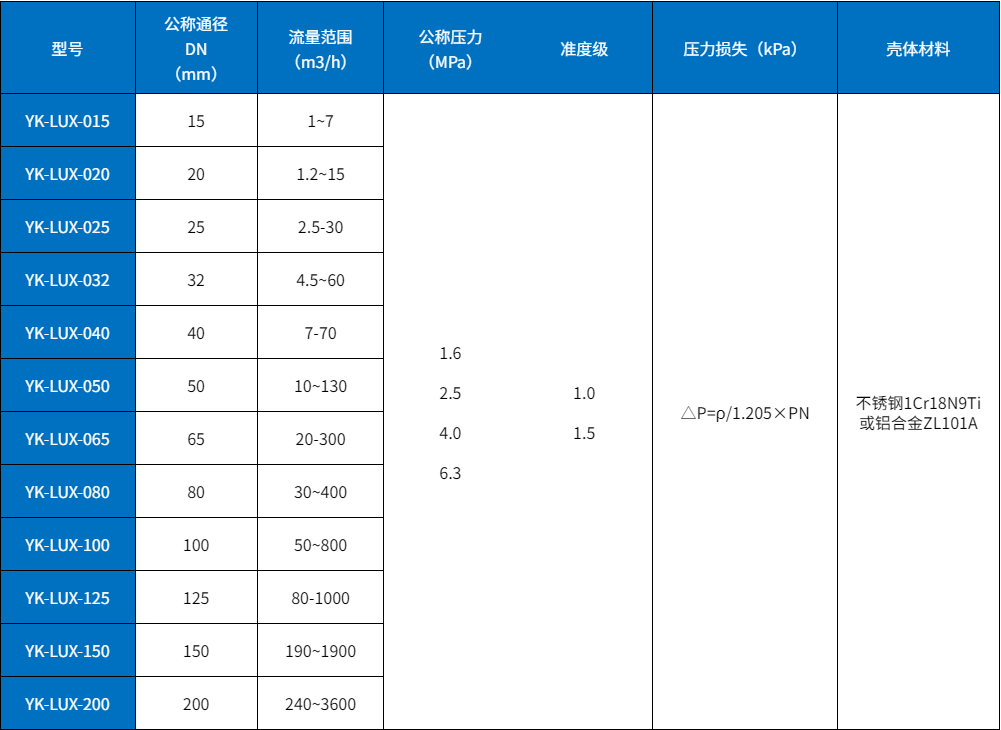

- 技術參數

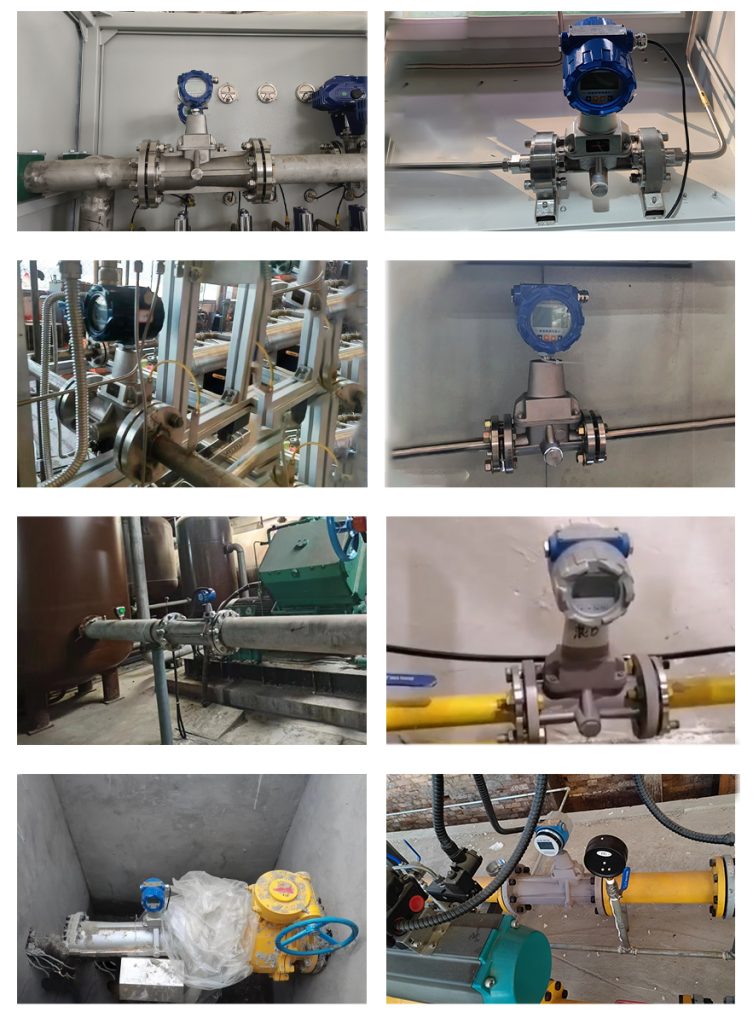

- 應用現場
當沿著軸向的流體進入流量計入口時，旋葉強迫流體進行旋轉運動，于是在旋渦發生體中心產生漩渦流，旋渦流在文丘里管中旋進，到達收縮段突然節流使旋渦流加速。當旋渦流突然進入擴散段后，因回流的作用強迫進行旋進式二次旋轉。
如果儀表內部具有優化的幾何結構，那么在較寬量程范圍內，旋渦的頻率就與流量成正比，并未線性。該頻率是由壓電傳感器檢測到的微弱電信號經前置放大器放大、濾波、整形后轉成與流速成正比的脈沖信號，后送往流量積算儀進行運算與處理。
1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護;
2、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量壓力和溫度，并自動實時跟蹤補償和壓縮因子修正;
3、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強;
4、采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾;
5、采用國內先進的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號;
6、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數;
7、采用EEPROM技術，參數設置方便，可長久保存，并可保存長達一年的歷史數據;
8、轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km;
9、整機功耗低，可用內電池供電，也可外接電源;
10、配合本公司的EM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸壓力、溫度信號為變送器輸入方式，互換性
強;
注：準確度：為溫度、壓力修正后的系統精度;
標準狀態條件:P=101.325KPa，T=293.15K
環境溫度:-30°C~+65°C
相對濕度:5%~95%
介質溫度:-20°C~+80°C
大氣壓力:86KPa~106KPa
