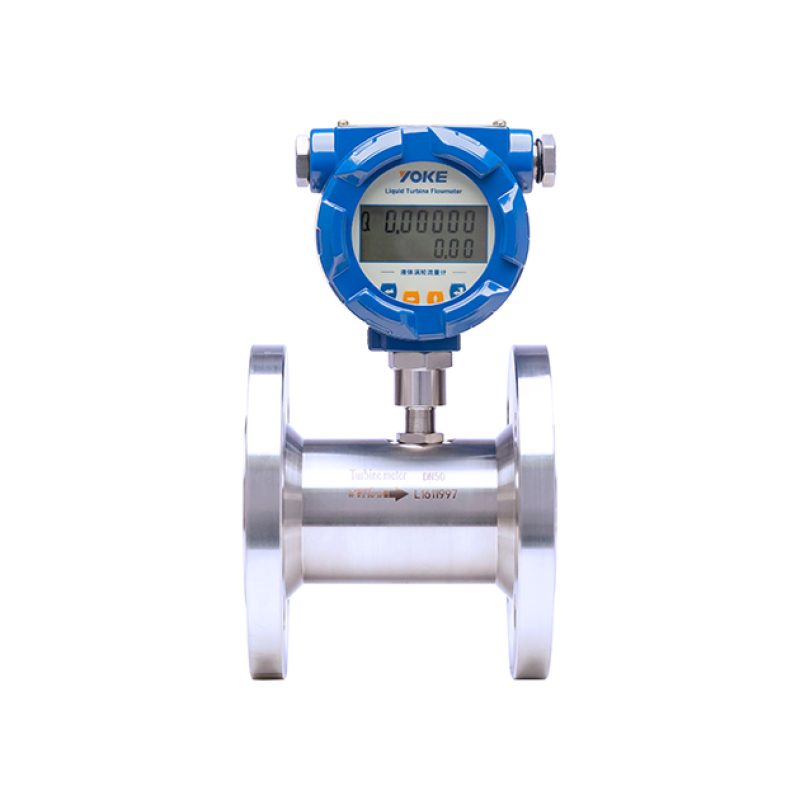

智能液體渦輪流量計
適用介質: 水,油,醇類等無纖維、無顆粒，腐蝕性小，無雜質的液體
不適用介質: 氣體、固體
產品簡介: YK-LWGY系列渦輪流量計吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于測量封閉管道中腐蝕性較小，且無纖維顆粒等雜質的液體。工作溫度下，運動粘度小于5x10-6m2/s的液體可直接使用，對于運動粘度大于5x10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
- 工作原理
- 產品特點

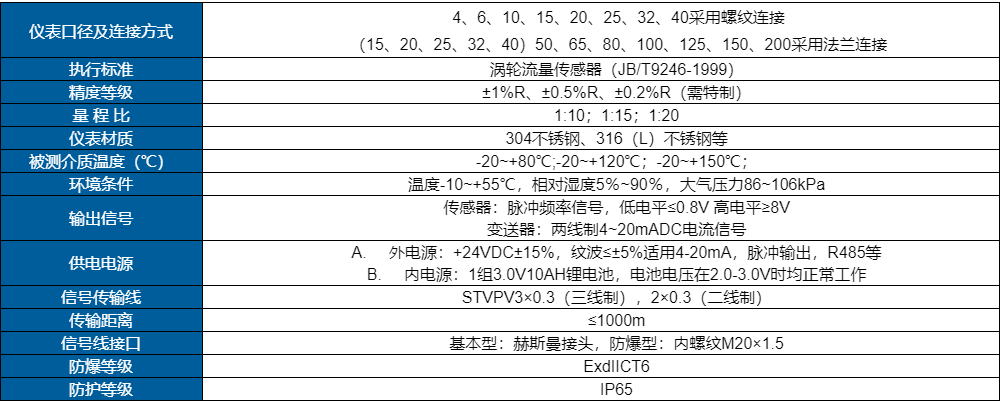

- 技術參數

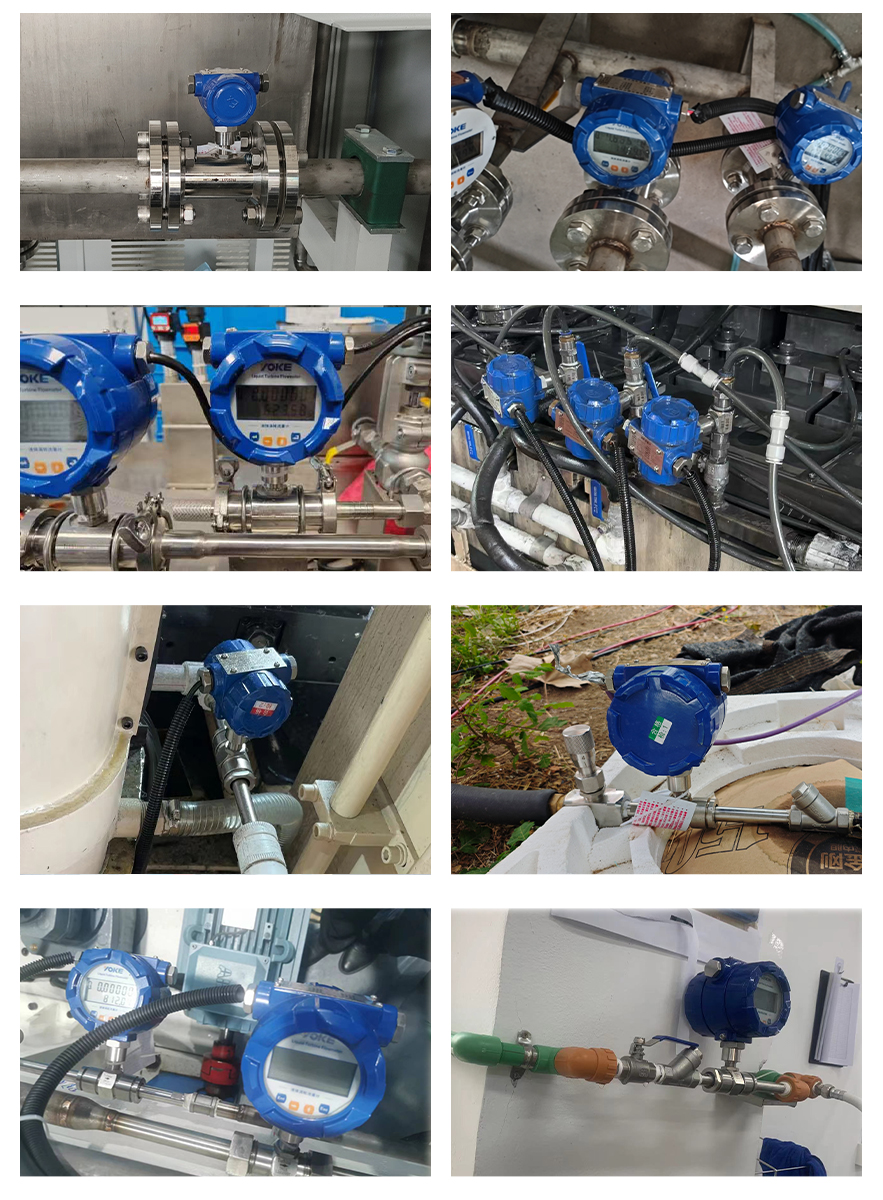

- 應用現場
渦輪流量傳感器結構(圖1)，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期性地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生與轉動頻率相同的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
渦輪流量計的流量方程為:
qv=f/K? ? (1)
qm=qvp? ?(2)
式中 qv,qm……分別為體積流量，m3/s，質量流量，kg/s;
f……流量計輸出信號的頻率；
HZ;K……流量計的儀表系數，P/m3。
流量計的系數與流量(或管道雷諾數)的關系曲線，儀表系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化，壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止氣蝕現象。結構相似的TUE特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。
1.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精度，在貿易結算中是常選用的流雖計;
2.高精度，一般可達士1%R、士0.5%R，高精度型可達士0.2%R;
3.輸出脈沖頻率信號，無零點漂移，抗干擾能力強;
4.可獲得很高的頻率信號(3~4kHz)，信號分辨力強;
5.范圍度寬，中大口徑可達1:20，小口徑為1:10;
6.結構緊湊輕巧，安裝維護方便，流通能力大;
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表;
8.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
