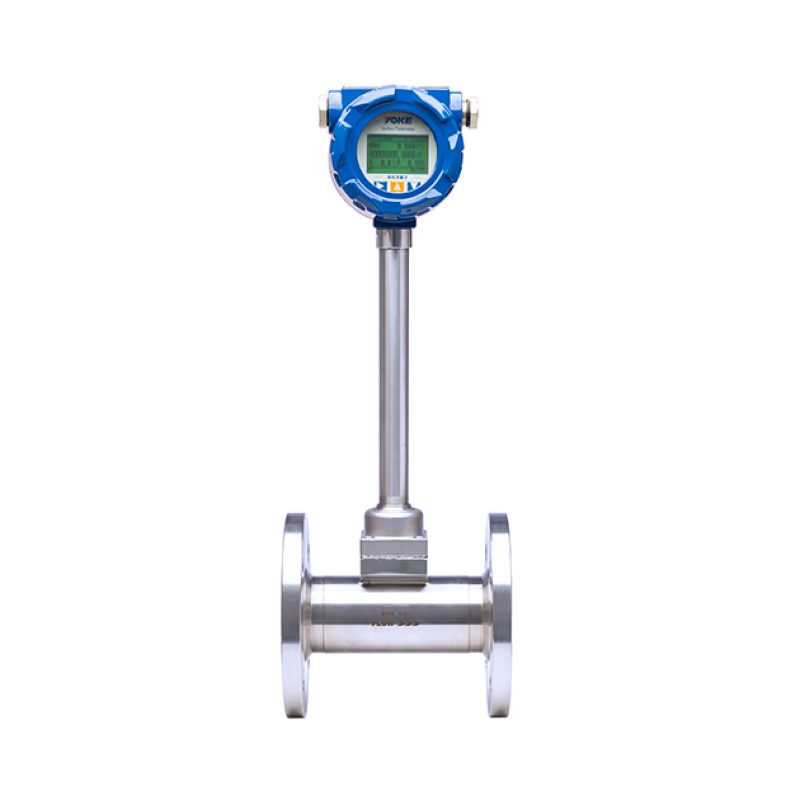

智能渦街流量計
- 工作原理
- 產品特點

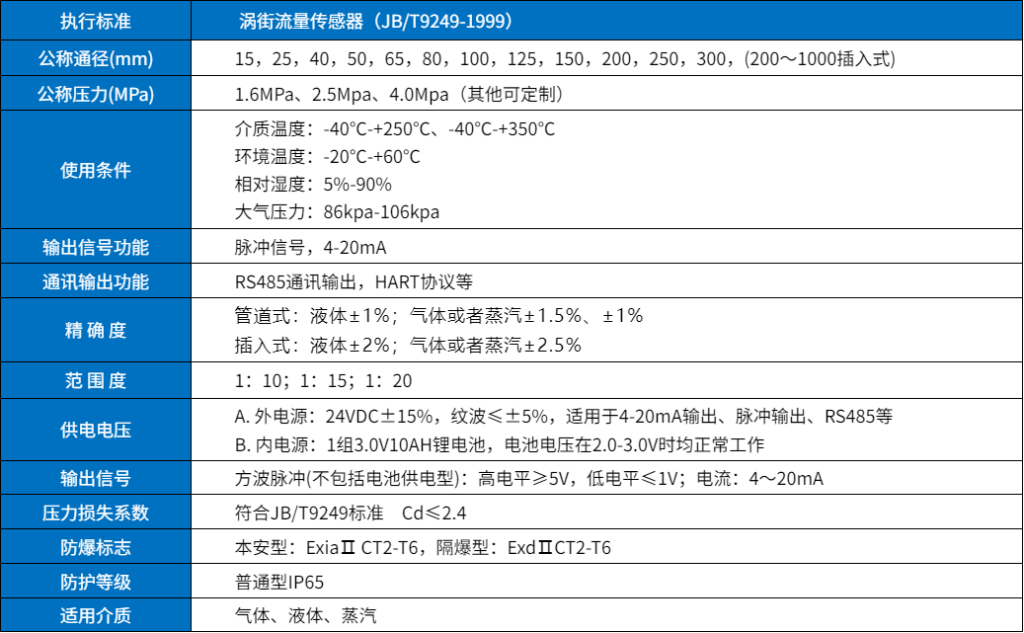

- 技術參數

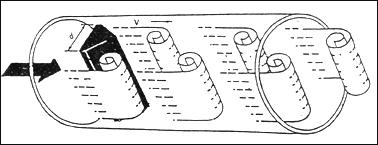

綜合吸收發達國家技術和總結多年研究生產經驗的基礎上進行精心設計的產品。在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如下圖所示：
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡門渦街原理，有如下關系式:
f=StV/d
式中：f-發生體一側產生的卡門旋渦頻率
St一斯特羅哈爾數(無量綱數)
V-流體的平均流速
d-旋渦發生體的寬度

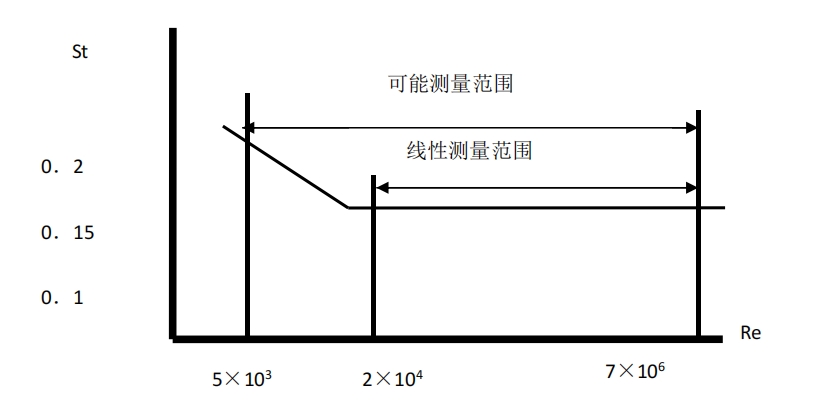

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中，斯特羅哈爾數(St)是無因次未知數，下圖表示斯特羅哈爾數(St)與雷諾數(Re)的關系。
在曲線表中St=0.17的平直部分，旋渦的釋放頻率與流速成正比，即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)
K=N/Q(1/m3)
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
1、無可動部件，長期穩定，結構簡單便于安裝和維護
2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道插入式流量傳感器形式
3、精確度較高，通常液體的測量精度為士1%;氣體的測量精度為土1.5%
4、測量量程范圍寬，在雷諾數為2×104~7×106范圍內，可達1:20
5、壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
6、安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝
7、采用消擾電路和抗震動傳感頭，具有一定抗環境震動性能
8、采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
9、由軟件對儀表系數非線性進行修正，提高測量精度
10、采用EEPROM對累積流量進行掉電保護，保護時間大于10年
用途：渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理、油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
