渦街流量計的應用特點及故障分析

渦街流量計的應用特點及故障分析

介紹渦街流量計的工作原理、 應用特點, 根據各種故障現象, 分析故障產生的原因并提出解決方案。

0.引言

隨著現代工業生產的發展, 企業對能源的要求越來越重視。 工藝過程控制、 生產成本核算、 能源計量考核等對流量測量越來越依賴, 因此準確測量介質的流量在工業能源節能方面越來越重要。 渦街流量計綜合吸收了發達先進技術和經驗, 具有電路先進、



耗微低、 量程比寬、 結構簡單、 阻力損失小、 堅固耐用、用途廣、 使用壽命長、 工作穩定、 便于安裝調試、 維護量小等特點, 能夠較好地解決能源的計量問題。



1.渦街流量計的工作原理

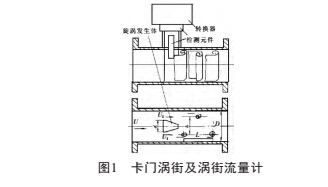

在流體中設置旋渦發生體( 阻流體) , 從旋渦發生體兩側交替地產生有規則的旋渦, 這種旋渦稱為卡門渦街, 如圖 1   所示。




旋渦列在旋渦發生體下游非對稱地排列。 設旋渦的發生頻率為, 被測介質來流的平均速度為 旋渦發生體迎面寬度為 表體通徑為, 根據卡門渦街原理, 有如下關系:



f=S t V / d



由此可見, 通過測量卡門渦街分離頻率便可算出瞬時流量。

2.渦街流量計的特點



渦街流量計主要用于工業管道介質流體的流量測量如氣體、 液體、 蒸氣等多種介質。 其特點:



1  壓力損失小, 量程范圍大, 精度高, 在測量工況體積流量時幾乎不受流體密度、 壓力、 溫度、 粘度等參數的影響。



2  無可動機械零件, 因此可靠性高, 維護量小, 結構簡單而牢固, 長期運行十分可靠。



3   安裝簡單, 維修十分方便。



4   檢測傳感器不直接接觸介質,  性能穩定,  壽命





5  輸出是與流量成正比的脈沖信號  無零點漂移, 精度高, 并方便和計算機聯網。



6  測量范圍寬 , 量程比可達 1  1 0  壓力損失較小, 運行費用低, 更具節能意義。



3.渦街流量計常見故障分析



 1   故障一。



故障現象: 新安裝或檢修好的渦街流量計在現場安裝好后, 顯示儀表無指示。



原因分析: 管道內無流量或流量很小, 傳感器內無漩渦產生; 傳感器檢測靈敏度過低; 探頭與管道內壁之間有雜物卡住。



 2   故障二。



故障現象: 管道內無流體流動, 而顯示儀表有流量顯示。



原因分析: 儀表接地不良引入外部干擾傳感器靈敏度太高。



 3   故障三。



故障現象: 流量顯示儀表擺動。



原因分析: 放大器靈敏度調的不合適; 流量計安裝不正確, 使通過儀表的介質產生振動。



 4   故障四。



故障現象: 二次表指示偏低且遲緩。



原因分析: 可能是污物堵在了探頭與內壁之間,但未堵死。



5  故障五。



障現象: 一通電儀表就指示某一刻度, 且不管怎么調靈敏度電位器都不管用。



原因分析: 一般可能是一次表內部某元件損壞。



4 渦街流量計在使用過程中存在的故障分析



故障現象: 指示長期不準, 始終無指示, 指示大范圍的波動無法讀數, 指示不回零, 小流量時無指示, 儀表系數無法確定。原因分析:



1  選型方面的問題。    渦街流量計在口徑選型和



計選型之后, 由于工藝條件變動, 出現規格選擇偏大的現象。 在實際選型中應選擇盡可能小的口徑, 以提高測量精度。 選型不當可能造成指示長期不準, 指示波動大無法讀數。



2 安裝方面的問題。 傳感器前后面的直管段長度不夠, 也會造成指示長期不準。



3  二次儀表的問題。 常見的二次儀表問題有電路板有短線之處、 量程設定個別位顯示壞、 K 系數設定有個別位置顯示壞, 使得無法確定量程設定及其他

參數的設定, 造成儀表指示不準。



4  回路線路接線問題。   接頭沒接好, 造成回路中



, 使儀表始終無指示。



5  二次儀表與后續儀表的連接問題。 后續儀表的問題, 或者后續儀表檢修導致二次儀表輸出的電流信號開路, 造成二次儀表始終無指示。



6  使用環境的問題。 安裝在井中的傳感器, 由于濕度大, 線路板潮濕, 也可能造成儀表指示不準或始終無指示故障。 處理的方法是定期清理渦街流量計探頭、 檢查接地和屏蔽情況, 定期烘干或做防潮處理。



5.結語



渦街流量計故障的原因很復雜, 發生故障既會影響正常生產, 又會威脅人身、 設備的安全, 因此在平時的工作中應對設備進行定期檢查和保養, 做好設備的管理檔案, 重在預防, 確保設備的安全運行。
