渦街流量計的靈敏度怎么調

渦街流量計的靈敏度怎么調?渦街流量計在管道內沒有液體流動時,由于管線振動所產生的噪聲使接收器反常地計數,這時就應該對儀表進行靈敏度調節。

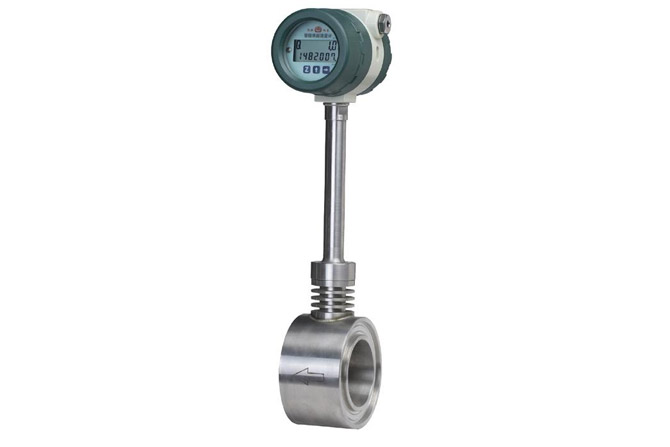

渦街流量計的靈敏度怎么調

1、放大器增益的調整

一般情況下無需對渦街流量計放大器的增益進行調整,除非在更換了傳感器之后。通過放大器板A上的AMP電位計調節放大器增益,在示波器上監視放大后的渦流波形,在最小流量時,渦流波形的峰值約為100mVP-P。

2、觸發電平的調整

觸發電平的增加(脈沖發生的靈敏度),會使流量的靈敏度減小。在管道內沒有任何液體流動時,因管線振動,脈動流動出現噪聲而造成不正常脈沖發生可以通過增加觸發電平有效地進行處理。

通過渦街流量計放大器板上的TRG電位計可調節觸發電平,放大的渦流波形的峰值無論何時超過預先確定的觸發電平,都能轉換成一個脈沖。因此,由于增加觸發電平,流量靈敏度就會減小。

當觸發電平80mVP-P變到350mVP-P,其結果的靈敏度將是80/350=1/4.4(靈敏度比率)倍。

當改變靈敏度時,結果的最小流量(可測的低限流量)約為1/(靈敏度的開平方乘以標準的最小流量)。

3、零點調整

渦街流量計正確的接線,通過低頻信號發生器給渦街流量計輸入幅度為零的信號,調整零點調節電位計,數字萬用表的顯示值應為4mA。

4、滿量程的調整

如果不知道儀表的滿量程頻率,可通過最大流量,計算出滿量程頻率乙來調校儀表,其關系式為:fmax=KQQmax

正確的接線,渦街流量計用信號發生器輸出信號至電荷放大器,加大輸入信號幅值,轉換輸出方波,改變信號發生器的輸出頻率,直到頻率計上顯示的值是按上式計算出的滿量程頻率為止。此時,固定頻率不變,并調整量程電位計,數字萬用表的示值為20mA時為止。

渦街流量計的調試

靜態調試:

(1)緩慢打開上游閥門,關閉下游閥門,流體流入測量管道,管道內壓力上升到工作壓力,各連接處應無滲漏;

(2 )接通供電電源,檢查測量工作電源的額定值及紋波是否正常,觀察渦街流量計/蒸汽流量計和各配套儀表的靜態工作情況,具體內容下:

①靜態工作情況下,渦街流量計/蒸汽流量計應無輸出信號,模擬輸出信號應為 4mA ,脈沖信號輸出端應無輸出方波;瞬時流量指示為零,累積流量應無變化;

②如安裝了壓力和溫度變送器,則壓力變送器應輸出與工作壓力對應的信號;溫度變送器應輸出與介質溫度對應的信號。如果壓力、溫度變送器輸出信號正常,渦街流量計有輸出信號,則應對渦街流量計進行靜態調整。

(3)渦街流量計的靜態調整:如果渦街流量計/蒸汽流量計輸出信號為 50Hz 脈沖信號或對應 5Hz 的電流信號,這是 50Hz 工頻干擾信號,應改善儀表的屏蔽和接地,消除50Hz干擾。 如有較小的不穩定輸出信號,則可能是閥門沒有截止,有流量泄漏,應查檢并關緊閥門;也可能是轉換器的前置放大器增益過高或整形電路的觸發靈敏度過高,應降低增益和觸發靈敏度,直至輸出為零;還有可能是管道振動引起,可檢查管道振動情況,采取減振措施,消除振動干擾,使靜態時渦街流量計輸出為零。

動態調試:

經過靜態調整后,渦街流量計/蒸汽流量計及配套儀表靜態工作正常后,可進行動態調試。

1、通流檢查:關閉旁通閥,緩慢打開下游閥門,讓流量穩定、緩慢增大,隨著流量增大,渦街流量計輸出的脈沖信號頻率也穩定升高,流量指示隨流量增大而成比例增加,閥門開度到位后;流量指示穩定 , 閥門開度減小,流量指示也隨之減小,說明渦街流量計/蒸汽流量計已經進入穩定工作狀態。

2、流量指示值的核算:根據渦街流量計/蒸汽流量計輸出信號或指示(顯示)的流量值、壓力值,溫度值進行核算,與實際流量比較,并對渦街流量計測量的結果進行評估。

渦街流量計在使用過程中存在的故障分析

故障現象:指示長期不準,始終無指示,指示大范圍的波動無法讀數,指示不回零,小流量時無指示,儀表系數無法確定。

原因分析:

(1)選型方面的問題。在口徑選型和設計選型之后,由于工藝條件變動,出現規格選擇偏大的現象。在實際選型中應選擇盡可能小的口徑,以提高測量精度。選型不當可能造成指示長期不準,指示波動大無法讀數。

(2)安裝方面的問題。傳感器前后面的直管段長度不夠,也會造成指示長期不準。

(3)二次儀表的問題。常見的二次儀表問題有電路板有短線之處、量程設定個別位顯示壞、K系數設定有個別位置顯示壞,使得無法確定量程設定及其他參數的設定,造成儀表指示不準。

(4)回路線路接線問題。接頭沒接好,造成回路中斷,使儀表始終無指示。

(5)二次儀表與后續儀表的連接問題。后續儀表的問題,或者后續儀表檢修導致二次儀表輸出的電流信號開路,造成二次儀表始終無指示。

(6)使用環境的問題。安裝在井中的傳感器,由于濕度大,線路板潮濕,也可能造成渦街流量計指示不準或始終無指示故障。處理的方法是定期清理渦街流量計探頭、檢查接地和屏蔽情況,定期烘干或做防潮處理。
