鉀肥生產中浮選裝置液位計控制改進
摘要:改進了鉀肥生產浮選裝置的液位控制系統, 使用浮球液位計代替原有的雷達液位計控制浮選機出口閥門, 提高了浮選機液位控制精度;使用差壓式液位計與尾鹽泵聯鎖的方式, 改變了當前生產過程中尾鹽含大量泡沫未實現自動化控制的現狀, 實現了尾鹽液位的自動化控制。
0、引言:
從鹽湖鹵水中提取氯化鉀, 青海鹽湖工業股份有限公司已有50多年的生產經驗和技術[1,2]。公司承擔建設的100萬t鉀肥工程被列入西部大開發首批十大工程, 這個備受關注的重大鉀肥工程已于2006年達產達標。為了加速發展我國的鉀肥工業, 同時減少鉀肥進口量, 降低對國外市場的依存度, 緩解國內鉀肥供需矛盾, 青海鹽湖工業股份有限公司在原100萬t鉀肥生產裝置基礎上自行設計并建成了新增100萬t鉀肥項目, 項目在設計環節中做了很大改進。
在過去的鉀肥生產中, 一是通過浮選機液位控制尾鹽排放量, 控制不合理的情況下會給后續工序帶來一定程度的影響;二是通過人工觀測浮選尾鹽液位, 調節尾鹽泵變頻器, 因液位波動較大, 無法實現自動聯鎖控制。因此本文重點介紹浮選裝置液位控制方式的改進, 主要包括浮選機液位控制和尾鹽液位控制兩個方面。
1、浮選液位控制方式及原理:
1.1、雷達液位計:
雷達液位計是浮選系統中常用的液位監測儀器。其工作原理是[3]:雷達傳感器的天線以波束的形式發射電磁波信號, 發射波在被測物料表面產生反射, 反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離, 送終端顯示器進行顯示、報警、操作等。
1.2、浮球液位計:
浮球液位計常用于石油、化工等行業各類常壓和承壓容器內介質液位的測量, 其工作原理是[4]:浮球液位計通過連接法蘭安裝于容器頂上, 浮球根據排開液體體積相等原理浮于液面, 當容器的液位發生變化時, 浮球也隨之上下移動, 由于磁性作用, 浮球液位計的干簧受磁性吸合, 將液面位置變化成電信號, 通過儀表顯示液體的實際位置, 從而實現液面的遠距離檢測和控制。
1.3、差壓式液位計:
差壓式液位計用在石油、化工、冶金等工業生產過程檢測控制系統中, 檢測液體差壓、表壓、絕壓, 以及開口或密閉容器內液體的液位, 其工作原理是[5]:差壓式液位變送器安裝在液體容器的底部, 通過表壓信號反映液位高度。
此外, 工業生產過程中常用于液位監測的儀表還包括電容式液位計、磁致伸縮式液位計等。
2、浮選裝置控制優化:
本文在原浮選裝置基礎上對新裝置液位控制做了優化和改進, 并對改進前后的控制方式進行了對比, 見表1。

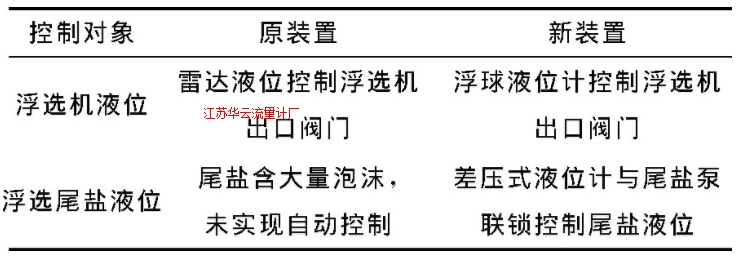

表1 改進前后液位控制對照表
2.1、浮選機液位控制優化:
鉀肥浮選裝置中浮選槽上層含大量泡沫, 原裝置選用雷達液位計控制浮選機內物料液位, 測得的是上層泡沫液位, 并不是浮選機槽內礦漿的真實液位。此時聯鎖控制浮選機出口閥門存在很大誤差, 會對后續生產造成影響。新裝置對此進行了改進, 采用浮球液位計替代原裝置使用的雷達液位計, 將其固定在浮選設備頂部 (見圖1) , 通過浮球測得了真實的礦漿液位, 并聯鎖控制浮選機出口閥門的開度, 提高了浮選效率。

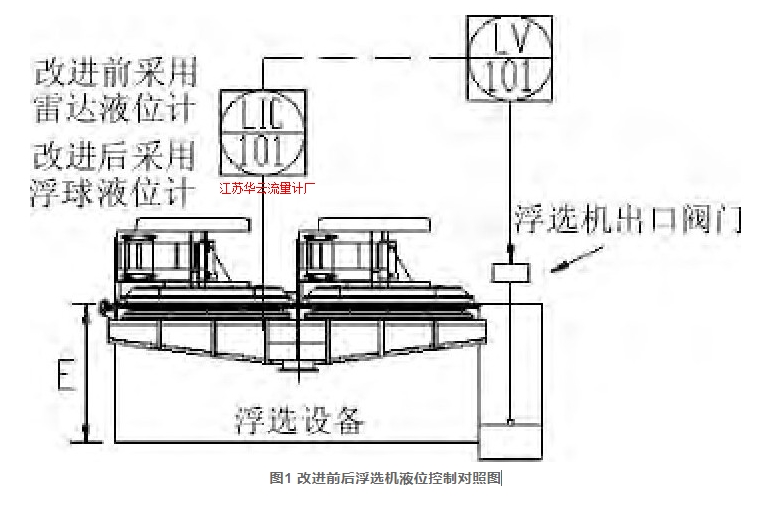

圖1 改進前后浮選機液位控制對照圖
2.2、尾鹽液位控制優化:
改進前, 浮選后尾鹽中含大量泡沫, 且靠人工觀測泡沫高度, 無法得出真實液位, 只能依靠頻繁調整泵的變頻器來實現液位控制, 不便于生產;改進后選用差壓式液位計, 浮選尾鹽礦漿上層泡沫對壓差控制影響不大, 在尾鹽泵入口安裝差壓式液位計 (見圖2) 與泵變頻聯鎖, 根據流體靜力學原理控制尾鹽泵的變頻器, 實現了自動化控制, 減少了人工操作。
3、結論:
在鉀鹽浮選液位控制過程中, 使用浮球液位計代替原來的雷達液位計控制浮選機出口閥門, 提高了浮選機液位控制精度;使用差壓式液位計與尾鹽泵聯鎖的方式, 改變了當前生產過程中尾鹽中含大量泡沫未實現自動化控制的現狀, 實現了尾鹽液位的自動化控制。工業現場實際運行結果表明,**新建鉀肥項目浮選裝置液位控制系統工作穩定, 達到了良好的控制效果。

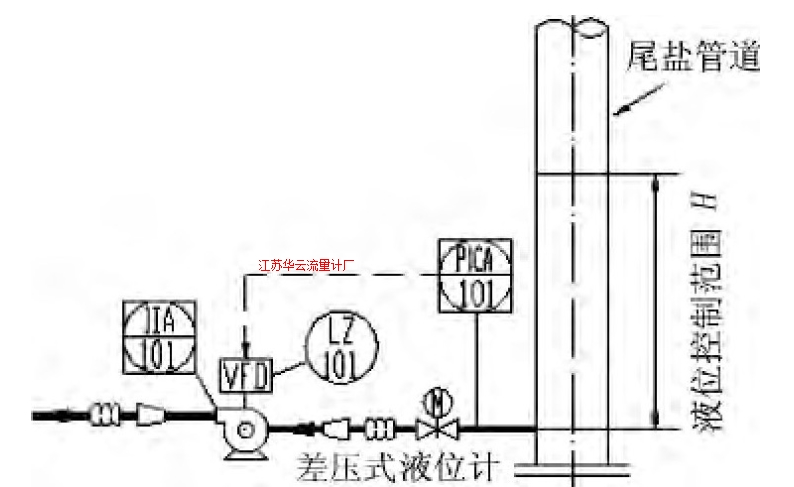

圖2 改進后浮選尾鹽液位控制圖
