測蒸汽的金屬轉子流量計刻度換算與工藝條件選

摘要:用金屬轉子流量計測蒸汽流量,其刻度換算的公式推導根據及工藝提自控條件的必須。
  Abstract: In application of metal variable area flow meter, the scale, sometimes, is needed to conversion. In this article, the deduction of scale conversion formulae and the process conditions were presented.

1、用金屬轉子流量計可測蒸汽流量:
  用金屬轉子流量計測液體、氣體流量是很常用的。但用金屬轉子流量計來測蒸汽流量卻很少用,實際上用金屬轉子流量計可測蒸汽流量。因為金屬轉子流量計由于是金屬外殼,故不易破碎。一般DN  15~DN  50,耐壓可達 4.0  MPa(40  kg/m2);DN 80~DN  250,耐壓可達 1.6  MPa(16  kg/m2)。一般,就地型介質溫度可達 -80~300℃;遠傳型介質溫度可達 -40~150℃。其不銹鋼(304 SS,316 SS)浮子一般密度 7.9 t/m3,一般防護等級 IP 65,防爆有隔爆型(Exd),本安型(Exia),所以如果需要用金屬轉子流量計可測蒸汽,但應注意用玻璃轉子流量計不能測蒸汽。

2、金屬轉子流量計刻度換算:
  由于金屬轉子流量計刻度換算,測量液體,用水標定,要用被測液體密度換算;測量氣體,用標準狀態下空氣標定,故一定要用被測氣體標準狀態下的密度。而由于氣體密度操作狀態與標準狀態要溫壓補償。故氣體密度補償公式較復雜。但對于測蒸汽,可采用測液體的密度補償公式。在公式中,由于浮子密度遠大于蒸汽密度,故可將測液體的密度補償公式作變化如下:
(1)選用蒸汽用金屬轉子流量計的計算公式(用測液體的金屬轉子流量計公式推導):

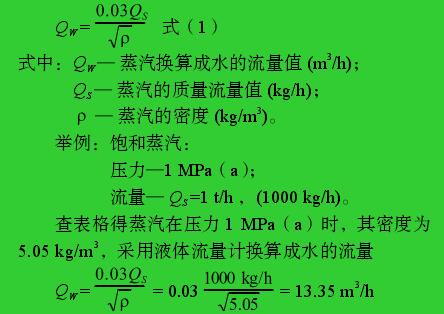

計算公式

  在選用金屬轉子流量時,可采用上式選用水的金屬轉子流量計刻度值。將 QW按***大流量值計算,并擴大納入金屬轉子流量計的規格。(2)從液體金屬轉子流量計讀數計算蒸汽流量值計算公式,如果需要,在現場讀取測液體用金屬
  轉子流量計的讀數的數值后,可反算蒸汽流量值,其公式為:      QS = 33.3 QW   式(2)式中:QS —蒸汽的質量流量值 (kg/h); QW —金屬轉子流量計的刻度值 (m3/h) ;    — 蒸汽的密度 (kg/m3)。

3、工藝專業如何向自控專業提條件:
(1)  轉子流量計刻度換算實際是密度補償。對飽和蒸汽和過熱蒸汽要不同處理。在工程上,如果工藝專業向自控專業只提蒸汽壓力,不提溫度,則按飽和蒸汽考慮。因為飽和蒸汽的壓力和溫度有一一對應的關系。從資料可以查出其對應的密度。當然***好工藝專業要提出蒸汽的密度。對于飽和蒸汽的壓力、溫度和密度對應關系列于表 1。
(2)  如果工藝專業向自控專業提出的是過熱蒸汽,則需同時提出蒸汽的壓力、溫度、密度,因為同樣壓力下,過熱蒸汽密度比飽和蒸汽大。工藝專業必須提出過熱蒸汽的密度(如果工藝專業沒有提出密度,則自控專業一般可從過熱蒸汽的溫度、壓力及克拉普龍方程式來綜合考慮,去搞清楚密度)。

4、轉子流量計的規格書:
  轉子流量計因為方便、簡單,故應用較廣,但作為一個流量儀表,要考慮很多因素,用戶可根據各種情況要求填寫中英文對照的規格書(見表 2)。

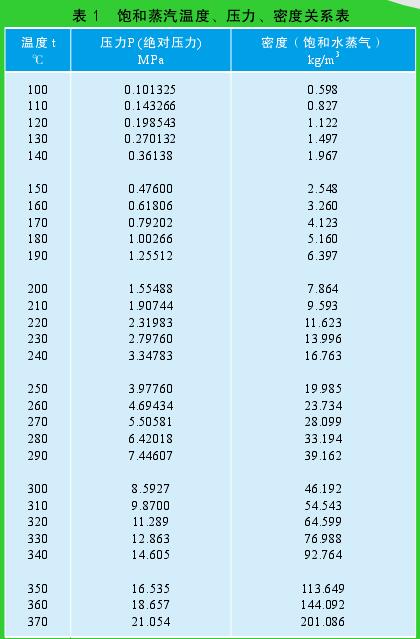

表 1 飽和蒸汽溫度、壓力、密度關系表
表 1 飽和蒸汽溫度、壓力、密度關系表

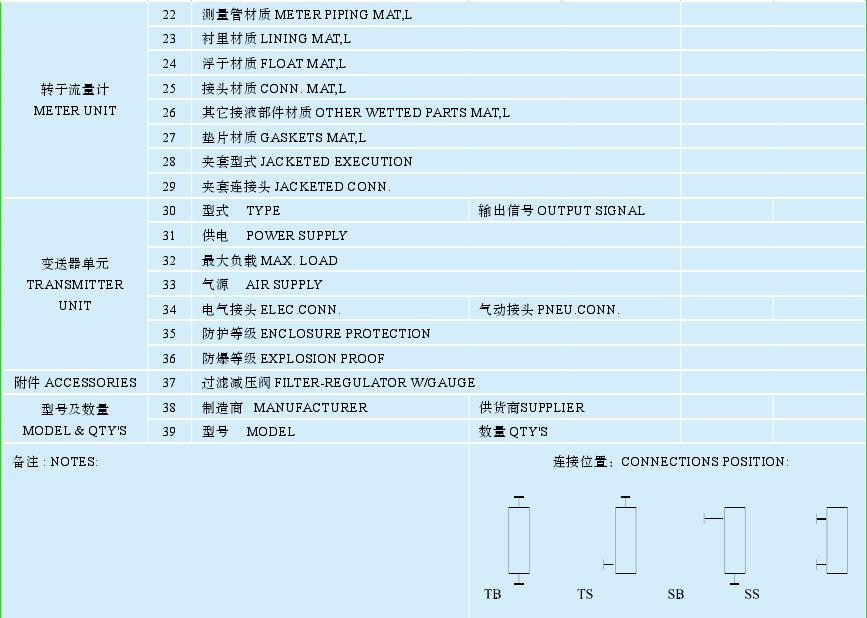

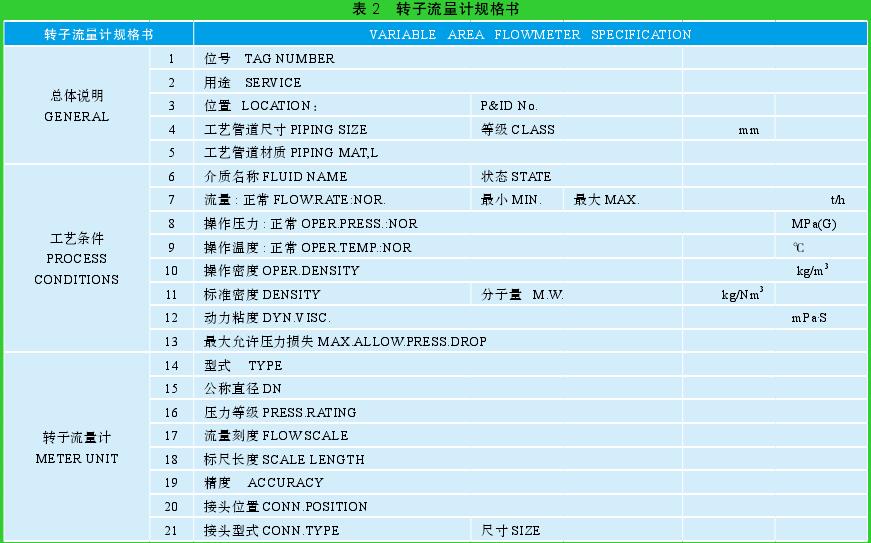

表 2 轉子流量計規格書

表 2 轉子流量計規格書
表 2 轉子流量計規格書
