氣體羅茨流量計有多種信號輸出方式，有模擬信號、脈沖信號、開關量信號等。在檢定的過程中，針對不同的信號輸出方式選擇不同的信號采集模式。提高檢測效率，***大限度降低信號檢測帶來的誤差。

氣體羅茨流量計即氣體容積式流量計，也稱氣體腰輪流量計。其工作原理是: 容積式流量計是一種記錄一段時間內流過流體總量累計式流量儀表。當流體流過流量計時，內部機械運動件在流體動力作用下，把流體分割成單個已知回轉體積的氣室，并進行重復不斷地充滿與排空，通過機械或電子測量技術記錄其循環次數，得到流體體積流量。氣體羅茨流量計有如下優點: 高準確度和高可靠性; 量程范圍度寬***寬可達 260: 1; 其始動流量小***小可以達到 0. 04 m3 /h; 通用性好等。基于以上優點氣體羅茨流量計廣泛應用于工業氣體流量檢測與控制和城市燃?xì)庥嬃康阮I(lǐng)域。

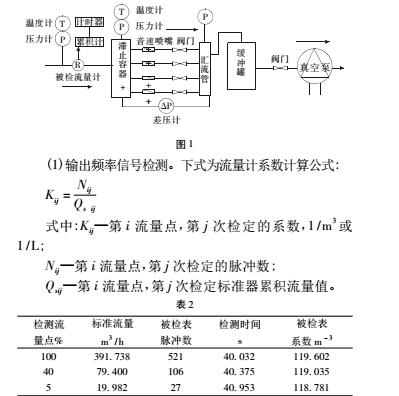

其中動態檢定為氣體羅茨流量計檢定的實惠方法。檢定用計量標準器的流量范圍應與被檢流量計的流量范圍相適應，其擴展不確定度( k =2) 應小于或等于被檢流量計***大允許誤差值的二分之一。其檢定原理如下: 氣體在規定流量下流經被檢流量計，同步累計流過流量計和標準器的氣體體積、時間、脈沖等初態值; 當流過流量計的氣量達到給定氣量時，同時停止累計; 比較兩者的指示量，以及檢測期間記錄的溫度、壓力、濕度等參數，按規定的計算公式得到流量計的示值誤差。標準流量計比較法典型試驗裝置———臨界流文丘利噴嘴法氣體流量標準裝置。檢測裝置結構示意圖如下，由圖 1 可知，測溫、測壓位置在流量計的上游測。

每臺氣體羅茨流量計都配備一只流量補償儀，和測溫、測壓元件。流量補償儀采用先進的微機技術與高性

能的集成芯片。通過測溫、測壓元件采集到被測介質的溫度、壓力信號進行自動補償和壓縮因子自動修正。可直接檢測氣體的標準體積流量和標準體積總理。根據儀表的情況，介紹以下三種流量信號檢測的方式:

表 2 為一只型號為 G250 － FCM 的羅茨流量計頻率信號檢測數據。通過計算得到被檢表在不同流量點的儀表系數。

 ( 2) 定標脈沖信號檢測。電路脈沖發生器直接安裝在計數器上，儀表運行產生低頻脈沖信號。通過檢測低頻脈沖信號，對氣體羅茨流量計進行檢定。在一次檢定

過程中，流量計的測試元件起、停應處在同一位置。給定氣量或設定脈沖數應等于回轉體積的整數倍，或設定的給定氣量大到足以使由轉體積變化帶來的影響，可忽略不計。

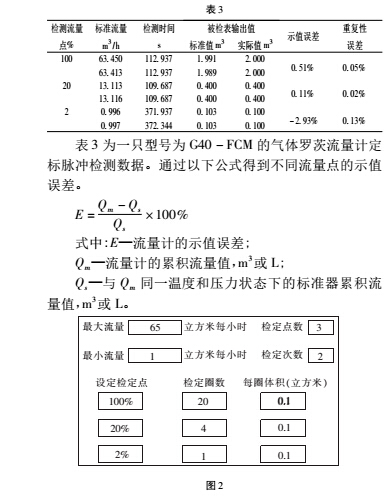

設置檢定界面如圖 2。

 ( 3) 光電脈沖信號檢測。對于小流量點檢定，以型號為 G40 － FCM 羅茨流量計為例，一個脈沖對應 1m3 ，檢定一次用時長達 392 秒。采用光電發生器，對準羅茨流量計的黑白輪或計數器上的反光條。采集脈沖信號，一個脈沖對應一個回轉體積。G40 － FCM 羅茨流量計的回轉體積為: 5. 66 × 10 － 4 m3 。

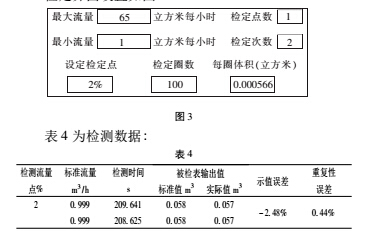

檢定界面設置如圖 3。

通過比較分析，小流量點才用光電發生器檢測脈沖信號，小流量點檢定一次用時為 209 秒，可以縮短小流量點的檢測時間。

 總結: 氣體羅茨流量計由于其特殊的構造和原理，其流量信號輸出方式也有很多種，在實際的檢定過程中，根據其輸出信號方式的不同，而采取不同的信號檢測方式。在符合檢定規程要求的前提下，既快又好地完成氣體羅茨流量計的檢定。
