電磁流量計在實際應用中故障問題分析

電磁流量計在運行中會由于各種故障的發生會造成測量不準的現象，一般在運行中電磁流量計產生的故障大概可分為兩類。一類為流量計本身故障，元器件損壞引發的故障；一類為外界條件的改變引起的故障；本篇就結合案例介紹一下電磁流量計實際應用中的故障。

電磁流量計是一種應用法拉第電磁感應定律，測量封閉管道中導電性介質體積流量的感應式儀表。它主要由轉換器和傳感器兩部分組成，用于測量能導電的液體的流量，目前在石化、給排水、造紙、醫藥、防止、食品等行業實際應用非常廣泛。

流量儀表在實際應用中不可避免的會產生故障，影響運行計量，本篇就針對電磁流量計實際應用中的故障做一下簡單的分析。

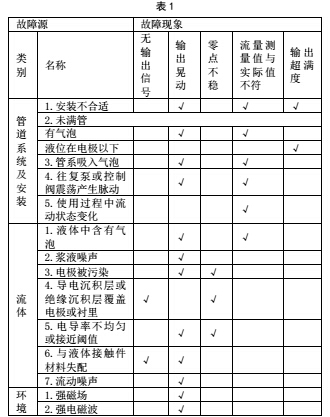

因外界原因導致儀表出現故障主要有三個方面：一是現場管道系統以及安裝等方面引起故障；二是有現場環境方面引起的故障；三是由被測介質即流體方面引起的故障。下表是對電磁流量計故障源和故障現象的簡單匯總

實際應用中出現故障可參考表格內容進行分析，舉幾個應用中的案例

案例 某污水廠井下使用一臺 DN600 電磁，調試初期就發現這臺表的數據不穩定而且跟實際流量偏差很大。儀表廠家到現場測試，經檢測儀表的傳感器及轉換器都正常，查看儀表安裝位置圖時發現，儀表安裝在出水口且下游一段短管，水直接排入大氣。與污水廠討論后決定在儀表下游直管段后安裝一個 n 型管,這樣保證儀表處于滿管狀態，測量恢復穩定準確。

本案例就屬于儀表安裝位置不良造成的故障。所以在設計安裝管道時就必須要保證儀表管路能夠滿管。

案例 某化工廠使用電磁流量計測量濃度較高的 NAOH 溶液，選型時沒有提供介質具體的濃度及溫度，就用了 316L 電極的電磁流量計。結果現場使用一個月后發現輸出信號變得不穩。儀表制造廠家進一步了解介質的濃度及溫度，實際介質是 100%NAOH 溶液而且是高溫介質，NAOH 溶液濃度在 80% 以內且溫度低于 50 攝氏度時選用 316L 電極測量時沒問題的，但是在測量高溫強堿溶液時，316L 材料會發生極化現象，即在電極表面會產生一個極化電壓，導致測量的信號不穩定。改用鉭電極電磁流量計后就運行正常。

本案例就屬于與液體接觸件材料匹配失當故障，匹配失當除了腐蝕問題外，還有電極表面效應即：a.電化學反應（表面形成鈍化膜等），b.電化學和極化現象（產生電勢），c.觸媒作用（電極表面生成氣霧等）。
