微功耗插入式切向渦輪流量計

    微功耗插人式切向渦輪流量計由插人式渦輪傳感器、熱敏電阻和微功耗流(熱)量計組成,可測量不同管徑中液體介質瞬時及累積流量,介質溫度和瞬時及累積熱量(熱量型)。傳感器采用鎳基碳化鎢、紅寶石、聚四氟等材料,具有抗腐蝕性能好、耐磨度高、可靠性強等特點;構成流量計的單片微機接口電路均采用微功耗器件,具有無需外接電源(內置鏗電池連續工作5年以上)、防爆性能好、應用方式更加靈活的特點。

1、結構及電路原理:

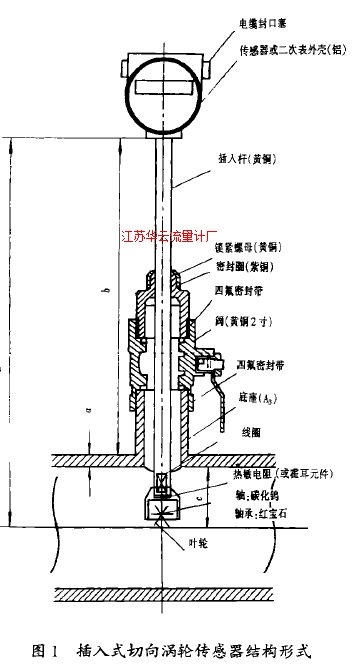

    插人式切向渦輪傳感器結構如圖1所示。
圖1插入式切向渦輪傳感器結構形式
圖1插入式切向渦輪傳感器結構形式

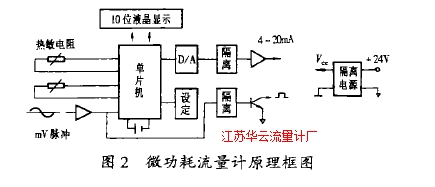

  微功耗流量計電路原理框圖如圖2所示。
圖2微功耗流量計原理框圖
圖2微功耗流量計原理框圖

2、工作原理:
    插入管道中的轉子葉輪在流體的沖擊下轉動,轉速與流體流速成正比,每個葉輪葉片上嵌有磁鋼,通過安裝在葉輪上部的線圈或霍爾元件發出與流體流速成正比的脈沖信號。而熱量的檢測是將熱敏元件嵌人葉輪轉子支架中,將介質溫度轉化為電阻變化。由單片機等器件構成的微功耗流量計,接收脈沖和電阻信號計算出流體的流量和熱量并可顯示和遠傳該信號。
    由切向渦輪傳感器(也可采用其它流量傳感器)產生的mV脈沖信號首先由施密特整形比較電路產生方波脈沖信號,然后送到單片機的脈沖計數口計數,單片機內含有2路R/F, A/D轉換電路,將2路熱敏電阻隨溫度變化而產生的電阻變化轉化為頻率脈沖信號,送入A/D轉換器,單片機接收到流量脈沖信號和溫度信號,按流量型和熱量型分別計算、顯示出瞬時流量、累計流量、溫度、瞬時及累計熱量。
    流量型儀表數學表達式為:
流量型儀表數學表達式

  式中:了為流體瞬時流量,vh; f為脈沖頻率,Hz; K為儀表系數,由按鍵輸人N/時,脈沖數N由廠家提供;P為流體密度值,t/m3,由單片機根據溫度自動計算。
  熱量型儀表數學表達式為:
熱量型儀表數學表達式
  式中:Q為流體瞬時熱量值,GJ/h或MJ/h; 9為流體瞬時流量,t /h; t1,為流體入口溫度,°C ; t2為流體出口溫度,℃。

3、主要技術參數:
    測量介質:各種液體(冷熱水)、低粘成品油(汽、柴、煤)
介質溫度:0一150°C
流速測量范圍:0.3一8m/s
測量管徑:50一800mm
耐壓:2 . 5MPa
    輸出信號:三線制輸出正比于瞬時流量的頻率信號和4一20mA流量或熱量信號(經四段非線性校正)。
    準確度:流量(熱量)測量為士1.5%FS(其中二次儀表為土0.5%FS);溫度測量為士0.25%F510.2°C
    供電方式:24V, d. c.或銼電池3 . 6V ,1 700m,-1·h。
