雙金屬溫度計的特點及其檢定方法
雙金屬溫度計對中低溫度下的液體蒸汽以及氣體的實際溫度進行測量, 一般使用在工業的生產過程中, 雙金屬溫度計作為一種現場檢測的儀器測量中低溫度。雙金屬溫度計的檢定是通過制定的相關方法來進行檢定的, 基本的步驟是檢驗相關項目的測量, 得到一定的數據來進行對比以及計算, 并且將整理計算的結果填進標準記錄格式表內。
1. 雙金屬溫度計的概述
1.1 雙金屬溫度計的構成
雙金屬溫度計的有很多部件組成, 其中主要包括指針、指針軸、活動端、表殼、度盤、保護管以及活動螺母等。其中能夠對溫度進行感知的元件主要是集中金屬片在一起疊壓組成的, 這樣就能夠組成多層的金屬片, 以實現氣溫的連續變化并且記錄, 一般情況下, 為了有效的提升雙金屬溫度計測量的精度, 需要進行的操作是把金屬片制作為螺旋形狀。
1.2 雙金屬溫度計的工作原理
因為雙金屬溫度計使用的金屬片的實際膨脹系數存在一定的差異, 一旦環境的溫度發生改變就會造成感溫元件出現收縮或者是膨脹現象的出現, 溫度的改變的程度的大小與感溫元件實際體積變化的程度存在一定的關系, 將感溫元件的一端固定, 另一端與指針連接, 一般在位移實際變化和氣溫呈現線性關系時, 按照實際變化值的不同引起雙金屬溫度計的指針指出相應的溫度示值。
2. 雙金屬溫度計的檢定
2.1 雙金屬溫度計的檢定條件
一方面對雙金屬溫度計的實際檢定的環境應該達到相關規定的要求, 實際檢定的需要保持環境的溫度一般保持在15至35攝氏度, 而需要保持環境的相對濕度在85%以下。
2.2 雙金屬溫度計的檢定標準

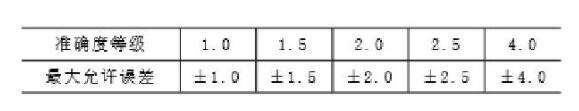

對雙金屬溫度計的檢定方式需要滿足由中國計量出版社出版的計量檢定規程的要求來進行, 具體詳見《JJG226-2001雙金屬溫度計計量檢定規程》。另一個比較重要的要求是能夠允許的***大誤差的具體范圍見表1。
2.3 雙金屬溫度計的檢定要求
2.3.1 外觀的檢查
雙金屬溫度計對于外觀的要求主要包括:對于配件的要求是需要其牢固、整潔以及光滑, 沒有腐蝕以及松動的現象出現;對于克線的要求是需要其完整以及清晰, 保持玻璃的干凈, 不會對讀數造成影響;對于指針的要求是需要其不能夠與度盤進行接觸, 一般情況下實際的距離在5毫米之內;對于溫度計的表盤的要求是其應該具有次溫度的詳細的信息, 且比較清晰。
2.3.2 示值誤差的檢查
雙金屬溫度計的浸沒長度需要滿足相關的要求, 次對其進行檢定使, 其實際的檢定值需要保持在四點以上, 檢測點需要具有一定覆蓋性。在對上下限值進行測量的過程中, 需要滿足的要求是單向行程檢定。
2.3.3 角度調整誤差的檢查
可以在室溫下進行檢查, 一般對基本要求是小于***大允許誤差的值。
2.3.4 回差的檢查
對于回差的檢查可以與示值誤差檢查共同進行, 基本的要求是小于***大允許誤差。
2.3.5 重復性的檢查
在對回差的檢定過程中, 對于各個檢定點進行的檢查次數一般***少需要進行三次, 實際雙金屬溫度計的重復性檢定需要小于***大允許誤差的一般, 雙金屬溫度計的重復性檢查在檢定過程中是一項必檢項。
2.3.6 設定點誤差的檢查
次進行檢定的溫度一般設置三個設定點:0.1、0.5、0.9。對于設定點的誤差一幫不應該小于***大允許誤差的1.5倍。
2.3.7 切換差的檢查
對于次檢定的雙金屬溫度計, 對于切換差的要求與設定點誤差的檢定要求是一樣的。
2.4 檢定周期
檢定的周期一般控制在一年以內, 具體需要根據實際情況來定, 主要根據雙金屬溫度計的情況以及環境的情況為依據來確定的。
3. 總結
綜上所述, 雙金屬溫度計能夠直接測量溫度在零下80到500攝氏度的液體蒸汽以及氣體的溫度, 作為一種測量中低溫度的現場儀表, 具有非常多的特點。雙金屬溫度計的性需要通過定期的檢定才能夠得到保障, 一般情況下, 需要測定的主要項目是相關規定需要進行測定的, 以這樣的方式來確定雙金屬溫度計的實際測量的準確性, 進而在做出校準或者是更換的決策, 能夠避免因為雙金屬測量精度不夠而出現的相關問題。
