活塞式液體流量標準裝置動力系統設計校核

一、前言

我站于2012年建立了冷卻液流量標準裝置,該裝置采用主動活塞式工作原理,工作介質為65號航空冷卻液(水基、低黏度),裝置流量范圍為(0.1~50)m3/h。經合成,裝置不確定度優于0.05%(k=2),能滿足0.2級速度式流量計、容積式流量計及電磁流量計等的校準要求。動力系統是裝置的重要組成部分,本文主要介紹裝置的組成和工作原理,并重點介紹裝置動力系統的設計驗證。

二、裝置的原理

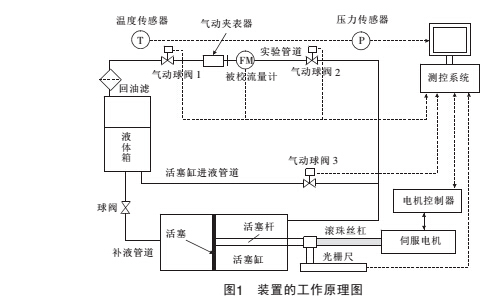

裝置主要由動力系統、活塞式體積管系統、測控系統等組成。動力系統勻速拖動活塞,使流體從活塞缸中排出并通過被校流量計。其工作原理如圖1所示。如果在時間間隔t內活塞移動所排出的流體的體積為V,可計算出標準流量qV,通過標準流量與被校準流量的輸出信號進行比較、計算,就可實現對各種流量計的校準,即 qV=V/t


三、流量動力系統的組成及性能

裝置動力系統包括伺服電機機構、伺服電機控制機構與傳動機構等。伺服電機、伺服電機控制機構、滾珠絲杠采用標準成品進行集成。本系統采用的滾珠絲杠副作為活塞裝置的直線驅動執行單元,滾珠絲杠是將回轉運動轉化為直線運動的理想產品,滾珠絲杠是將回轉運動轉化為直線運動的理想產品。滾珠絲杠由螺桿、螺母和滾珠組成。

裝置采用滾珠絲杠副絲杠軸的公稱直徑為50mm,基本導程為10mm,鋼球直徑為5.95mm,絲杠底徑為4209mm絲杠外徑48.5mm額定動、 靜載荷分別約為30000N和83000N.驅動電機是裝置驅動的原動力,本裝置選用SGMGH-1EACA61型安川伺服電機和配套SGDM-1EADA型伺服電機控制機構。電機額定功率為15KW,額定轉速為1500r/min,額定電流為78A,電機配用編碼器為17bit,編碼準確度為32768P/R。伺服電機控制機構通過專用數據接口與工控機連接,實現工控機對電機運行的監測與控制。

四、動力系統驗證



裝置活塞機構的***大運行速度為



Vmax=4Qmax/π(D2-d2)

=4×50/3600π(0.38322-0.112)



≈0.13m/s



裝置活塞機構在***大速度和***大壓力下運行時,絲 杠 所 受 拉 力 為 :  裝 置 設 計 *** 高 工 作 壓 力 pmax(0.6MPa),鑒于系統***大流量和***高工作壓力一般不同時出現,因此按照***大流量下典型流量計的***高工作壓力估算。 經試驗,在50m3/h流量下裝置對DN50渦輪流量計的***高工作壓力pW 為0.2MPa。 因此,在***高

工作壓力和***大流量下,絲杠所受拉力分別為Fmax=pmax×π(D2-d2)/4=0.6×π(0.38322-0.112)×106≈63496N

FW=pW×π(D2-d2)/4

=0.2×π(0.38322-0.112)×106



≈21165N



裝置活塞機構在***大速度(裝置***大流量)運行時,絲杠和電機的***高轉速為nmax=Vmax /LD



=0.13×60/0.01



=780r/min



裝置活塞機構在***大速度(裝置***大流量)運行時所需***大輸入功率Pmax 為Pmax=FW×Vmax /μ=21165×0.12/(0.7×1000)≈4kW



式中:Qmax—裝置***大流量指標;Fmax—***高工作壓力下絲杠所受拉力;Vmax—裝置活塞機構***大運行速度; pmax—裝置設計***高工作壓力; pW—DN50渦輪流量計在50m3/h流量下的***高工作壓力 ;



FW —裝置***大流量下絲杠所受拉力;D—裝置活塞缸內徑;d—裝置活塞桿直徑;nmax—***大速度運行時絲杠和電機的***高轉速;LD—裝置滾珠絲杠副導程;Pmax—裝置***大流量運行時所需***大輸入功率;μ—系統總效率。



經對比驗證:裝置活塞機構***大運行速度Vmax 約為0.13m/s,低于活塞密封件的運行速度(15m/s)和光柵系統的運行速度(2m/s),滿足裝置系統的要求。



***高工作壓力下絲杠所受拉力Fmax 約為63496N,由于裝置很少在***高工作壓力下工作,因此,此項使用絲杠額定靜載荷進行校核,該型絲杠的額定靜載荷為83000N,Fmax 低于絲杠額定靜載荷, 滿足裝置系統的要求。



裝置***大流量下絲杠所受拉力FW 約為21165N,小于該型絲杠的額定動載荷(30000N),因此可以滿足滾珠絲杠副在該負荷下正常運行 106 個小時, 約合125000個正常工作日,滿足裝置的使用需求。



裝置***大速度運行時絲杠和電機的***高轉速nmax約為780r/min,低于電機額定轉速(1500r/min),滿足電機轉速要求。



裝置***大流量運行時所需***大輸入功率Pmax 約為4kW,低于電機額定功率 (15kW),因此 ,電機選型滿足使用要求且有足夠富裕度,不但能滿足常規流量計的校準要求,還能滿足特殊流量計(如高壓損)的校準要求。



五、結束語



活塞式液體流量標準裝置投入使用后,通過對大量的各類流量計的試驗驗證后表明,裝置的動力系統各項性能滿足要求,運轉平穩可靠,足以證明裝置的動力系統整體設計的可靠和配置的合理。
