轉子流量計是變面積式流量計的一種,轉子流量計的工作原理在一根由下向上擴大的垂直錐管中,圓形橫截面的浮子的重力是由液體動力承受的,浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到與刻度盤指示流量。





轉子流量計由兩個部件組成：部件一是從下向上逐漸擴大的錐形管；部件二是置于錐形管中且可以沿管的中心線上下自由移動的轉子。



通常采用兩種方法使轉子在錐形管的中心線上下移動時不碰到管壁，：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動；另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。



轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。



怎么樣讀取玻璃轉子流量計的讀數/刻度

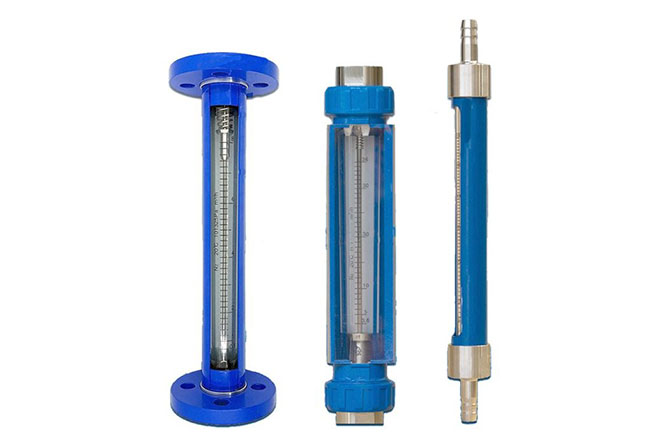

玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體流量與浮子上升高度，即與玻璃轉子流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。



拋開其他不管，玻璃轉子流量計結構組成上，玻璃管和浮子這兩點對讀數來說是很重要的，玻璃管上標有刻度值，所以也稱為流量刻度管。浮子的種類可能有好幾種，一般來說都是轉子流量計讀數都是讀取橫加面積最大的位置。



轉子流量計測量方法



將銜接上透明的水管，用水柱高坐壓力，用高靈敏度數字萬用表測量電壓，傳感器接上12v電壓。記錄數據。如成線性關系，則表示性能穩定，可以使用。差壓式壓力傳感器通過氣管被連在兩取壓管上。當有液體流過導液管時，輸入管與輸出管之間會產生的壓力差，輸入管壓力大于輸出管的壓力。由差壓式傳感器檢測這個壓力差，并轉換成電壓信號。



轉子流量計的調試期故障調試期待故障一般出現在儀表安裝調試階段，一經排除，在以后相同條件下一般不會再出現。常見的調試期故障一般由安裝不妥、環境干擾以及流體特性影響等原因引起。輸出信號亦會有一定程度波動。兩種或兩種以上液體作管道混合工藝時，若兩種液體電導率(或各自與電極間電位)有差異，在混合未均勻前即進入流量傳感器進行流量測量，輸出信號亦會產生波動。傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。
