近年來，科學技術發展推動著電子產品的日新月異，同時對電子產品的各項性能指標的要求也越來越高，其中較為突出的就是產品的功耗問題，因此在保證速度的前提下盡可能地降低系統的功耗，已成為電子產品的發展趨勢，系統低功耗設計在整體設計中顯得越來越重要，其主要意義有：①便于電池供電，促進便攜化發展；②簡化設計，提高可靠性；③實現“綠色”電子，節省能源。

低功耗脈沖渦街流量計|數字顯示渦街流量計廠家價格|規格原理

  課題設計的脈沖輸出型數字渦街流量計，雖不像4～20m A電流輸出型渦街對整機功耗要求4m A以下這么嚴格，但是，為了今后繼續探索4～20m A電流     輸出型乃至電池供電型數字渦街流量計作準備，同時也為了減小傳輸電路中的能量損耗，課題也對本脈沖輸出型數字渦街流量計進行了低功耗設計。

數字渦街流量計硬件的低功耗設計：

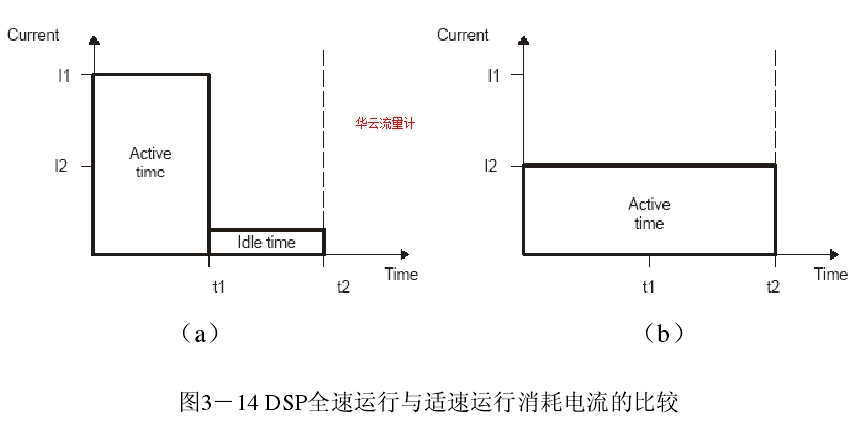

圖3－14 DSP全速運行與適速運行消耗電流的比較

（2）存儲器類型對功耗的影響。數據處理所在的存儲環境也就是存儲器的類型對系統功耗有著較大地影響。TMS320VC5416有單訪問RAM（SARAM）、雙訪問RAM（DARAM）和ROM三種。有技術資料表明【64】：①在相同的條件下執行一段測試代碼，程序在片內的ROM運行要比在SARAM中運行節省10％的能量。②執行存放在片內存儲器的用戶代碼所耗能量要比執行存放在片外的存儲器低。
（3）輸出端的電容負載和直流負載的影響。輸出端的電容負載會使得驅動這些輸出引腳的電流增加，從而增大了DSP的功耗，所以應該適當地減小這些輸出引腳的電容負載。對于DSP管腳中用到的上拉、下拉電阻也應適當加大。
（4）對未用的輸入/輸出引腳應視具體情況上拉或下拉為固定電平。

3．電源芯片及其他外圍器件的功耗分析：
  在本脈沖輸出型數字渦街流量計的硬件電路中，除了MSP430F149單片機和TMS320VC5416DSP兩主芯片之外，還主要用了電源芯片78L05和TPS767D301，運算放大器TLV2254和液晶LM141。下面把它們的典型電流值列于下表。

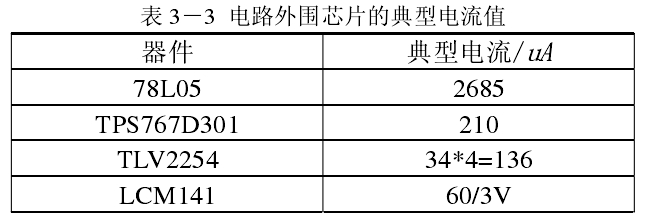

表 3－3  電路外圍芯片的典型電流值

產品價格：

規格型號：

渦街流量計選型表

渦街流量計空氣測量范圍

  綜上所述，對本脈沖輸出型數字渦街流量計硬件進行了低功耗的設計，在系統處于工作狀態下時，實測電流峰值可達14m A。
