流體在管道中傳輸時的流速分布并不均勻，單個聲道所測的流速并不能充分反映出管道內的流體流速，而多聲道流量計通過測量每個聲道所在位置的線流速，然后通過數據融合的方式將這些線流速進行融合，求得管道中的流體流速，因此測量精度更高。本章前兩節介紹的內容針對的是單個聲道中流速測量原理以及渡越時間的計時方法。而在多聲道超聲波流量計中，會有若干個聲道相互獨立工作。
多聲道超聲波流量計中流速計算公式為:

    式2.12中，N為流量計聲道數量，v*為i聲道流速，w;為i聲道的權值系數，它的值取決于聲道布置的積分算法，v為管道中的流體流速。    管道中流體的體積流速為:

    其中，A為管道的橫截面積。    理論上聲道數目越多，流速計算結果精度越高，但根據文獻資料可知，當聲道數達到八個后，繼續增加聲道數量對精度的提升有限，而成本卻會急劇增加，因此，實際中的聲道數目可以根據實際需要進行選擇。
換能器安裝方式：

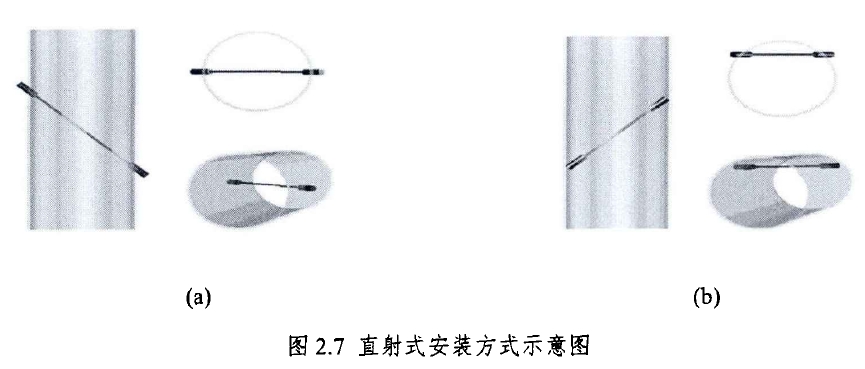

  根據仿真實驗以及實踐的結果，單聲道和多聲道超聲波流量計均有若干種不同的聲道安裝方式。    對于單聲道超聲波流量計，常見的換能器安裝方式有直射式和反射式。直射式的分為過徑聲道和弦聲道安裝方式，其示意圖如圖2.7所示。

圖2.7 直射式安裝方式示意圖

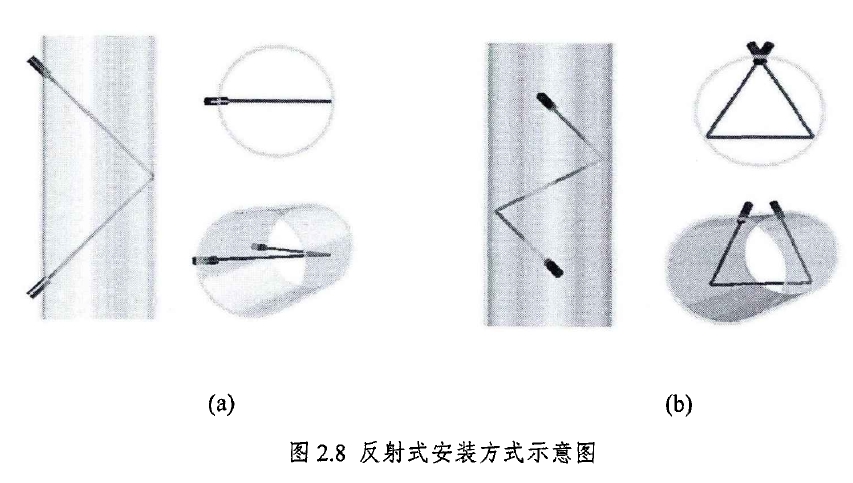

    圖中，2.7(a)中換能器安裝在過徑聲道，2.7(b)中換能器安裝在弦聲道。與弦聲道的測量流速相比，過徑聲道的測量流速對管道中流體流速的變化更加敏感。    反射式安裝方式分為一次反射和二次反射式，其示意圖如圖2.8所示。

圖2.8反射式安裝方式示意圖

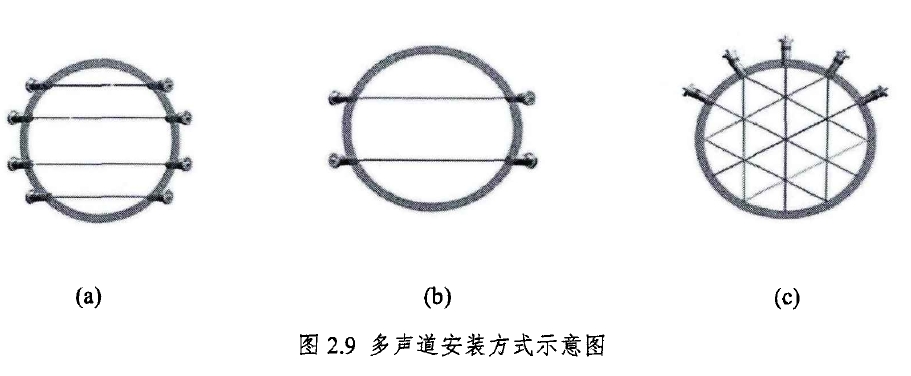

    圖2.8(a)為一次反射式安裝方式，圖2.8(b)為二次反射式安裝方式。相比于直射式安裝方式，反射式安裝方式更能反映各聲平面的流場分布，抗漩渦及交叉流的能力比較強，但是由于反射式的傳播距離較長，并且反射式存在較大的能量損失，因此接收到的超聲波信號比較微弱，信噪比教低，因而對換能器以及信號調理電路要求更高。    根據ISO/TR12765中的說明，多聲道超聲波流量計中聲道的布置方式也有很多種，其中***常用的是平行布置方式、交叉布置方式和網絡布置方式。圖2.9為多聲道超聲波流量計中聲道的布置方式示意圖.2.9(a)為平行布置方式，2.9偽)為交叉布置方式，2.9(c)為網絡布置方式。

圖2.9多聲道安裝方式示意圖
