在容器中液體介質的高低稱為液位，容器中固體或顆粒狀物質的堆積高度稱為料位，測量料位的儀表稱為料位計，下面華云儀表為大家詳細解答物位計是做什么用的。





一、物位檢測的意義



物位測量在現代工業生產自動化中具有重要的地位。隨著現代化工業設備規模的擴大和集中管理，特別是計算機投入運行后，物位的測量和遠傳更顯得重要了。



通過物位的測量，可以正確獲知容器設備中所儲物質的體積或質量；監視或控制容器內的介質物位，使它保持在一定的工藝要求的高度，或對它的上、下限位置進行報警，以及根據物位來連續監視或調節容器中流入與流出物料的平衡。所以，一般測量物位有兩種目的，一種是對物位測量的絕對值要求非常準確，借以確定容器或儲存庫中的原料、輔料、半成品或成品的數量；另一種是對物位測量的相對值要求非常準確，要能迅速正確反映某一特定水準面上物料相對變化，用以連續控制生產工藝過程，即利用物位儀表進行監視和控制。



物位測量對安全生產關系十分密切。例如合成氨生產中銅洗塔塔底的液位控制塔底液位過高，精煉氣就會帶液，導致合成塔觸媒中毒；反之，如果液位過低時，會失去液封作用，發生高壓氣沖入再生系統，造成嚴重事故。



二、物位計的作用



目前微波物位計使用的微波頻率有三個頻段：C波段(5.8～6.3GHz)、X波段(9～10.5GHz)、K波段(24～26GHz)。制造商根據自己的技術及國家批準的頻率來設計產品。



物位測量中的微波一般是定向發射的，通常用波束角來定量表示微波發射和接收的方向性。波束角和天線類型有關，也和使用的微波頻率(波長)有關。



對于常用的圓錐形喇叭天線來說，微波的頻率越高，波束的聚焦性能越好，即波束角小，在實際使用中這是十分重要的，低頻微波物位計有較寬的波束，如果安裝不得當，將會收到內部結構產生的較多的虛假回波，例如：采用4”喇叭天線的26GHz雷達的典型波束角為8°，而5.8GHz 的典型波束角為17°。并且，微波的頻率越高，其喇叭尺寸也可以做的越小，更易于開孔安裝。目前還沒有頻率高于K波段(24—26GHz)的微波(雷達)物位計。



而X波段雷達由于沒有明顯的應用特點，而在各大物位廠商的雷大物位技術發展中趨于被淘汰。現今物位測量領域困擾用戶的是一些大型固體料倉的物位測量，特別是用于50/100米以內的充滿粉塵和擾動的加料狀態下的料倉。相關技術的儀表例如電容或導波雷達TDR在放料時物位下降時會受到很強的張力負載，可能會損壞儀表或把倉頂拉塌掉。重錘經常有埋錘的問題，需要經常維修，大多數其他機械式儀表也是這樣。而高粉塵工況又可能會超出非接觸式超聲波物位測量系統的能力。 高頻的調頻雷達技術尤其適合這種大型固體料倉的物位測量!



現今的高頻雷達一般為工作在K波段(24～26GHz)的雷達物位計，雷達的工作頻率越高其電磁波波長越短，越容易在傾斜的固體表面有更好的反射，并具有較窄的波束寬度，可有效避開障礙物，高的頻率還可使雷達使用更小的天線。而FMCW調頻連續波微波物位計發射和接受信號是同時的，相同時間內發射的微波信號更多，固體測量中可減少高粉塵固體料倉測量中的失波現象。因此固體測量中高頻的調頻雷達能提供準確、可靠的測量，并在例如化工行業中的PP粉末、PE粉末等介質中也有良好應用。但由于技術限制，現今還沒有工作在K波段以上的高頻雷達物位計。



也有使用5.8GHz ~ 10GHz的低頻雷達測量固體，但由于其較低的頻率、較長的波長其發射波不容易被漫反射，在高粉塵工況下會導致很多的二次或多次回波，干擾和噪聲很大，因此固體粉料測量中逐漸被淘汰。



三、物位計的種類及應用



物位計的種類較為繁多，華云儀表列舉如今市面上最常見、常用的物位計種類，向廣大用戶簡要介紹。



一、阻旋物位計：具有耐高溫，測量結果準確，抗干擾能力強、防震結構穩固等特點。計為Spin-11雙軸承設計，通過氣體、粉塵防爆雙重認證，具超強防塵密封性能和極高性價比，且最高耐溫達400攝氏度，是高溫工況物位測量的最佳選擇。



二、超聲波物位計：采用非接觸式測量法，可用于液體和顆粒狀固體等物位的控制。計為Uson-11超聲波物位計采用特殊回波處理方式，能有效避免虛假回波，整機防護等級為IP66，為露天物位監控專門設計，測量效果準確、可靠。

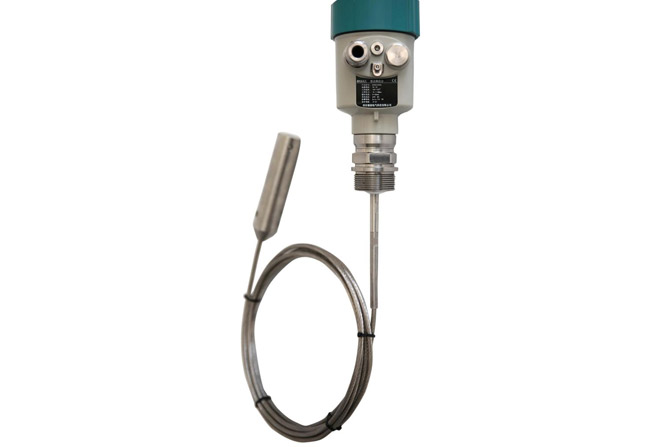

三、雷達物位計：具有強抗干擾能力，測量精度高，采用微波脈沖的測量方法，可安裝于金屬或非金屬容器或管道內，特別適用于有粉塵、惰性氣體及蒸汽存在，且溫度、壓力變化較大的場合。



四、射頻導納物位計：其通用性非常強,在高溫、強腐蝕、強粘附的環境下尤其適用。由于射頻導納物位計的探頭可以拆卸，且耐溫范圍廣，因此射頻導納物位計可應用于各種導電和非導電介質的測量。



五、音叉物位計：適用于各種料倉固體物料的料位測量，有免維護、自動校準，且不受泡沫、渦流、氣體影響。
