石油化工差壓式孔板流量計廠家選購安裝和維護

摘 要:在石油化工生產裝置中差壓式流量計是應用十分廣泛的一種儀表計量設備,其量程范圍寬、測量精度高和穩定性好,應用范圍廣。主要介紹了差壓式流量計各組成部件在安裝使用和運行維護中注意事項,以提高流量計的測量精度和運行的穩定性。

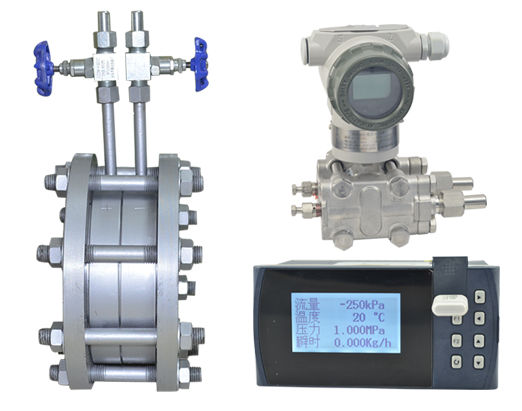

  差壓式流量計是石油化工計量不可缺少的計量設備,由一次檢測件(節流裝置)和二次裝置(流量顯示儀和差壓變送器)兩大部分組成,可用于測量工藝管道中流經的氣體、天然氣、蒸汽、液體等介質流體的流量。差壓式流量計具有結構簡單,安裝難度低,性能穩定,運行維修方便等特點,廣泛應用于電力、石油、冶金、化工、供水、供熱等工業領域的過程控制和質量流量測量。

1、標準環形孔板安裝注意事項:
  差壓式流量計,也稱節流式流量計,是基于工藝管道中流體流動的節流原理,利用流體介質在工藝管道中流經節流裝置時產生的壓力差而實現流量測量的一種儀表設備。差壓式流量計是目前工業生產中測量流量***成熟、***常用的方法之一。通常是由能將被測流體的流量轉換成壓差信號的節流裝置(如孔板、噴嘴、文丘利管等)和能將此壓差轉換成對應的流量值顯示出來的流量顯示儀和差壓變送器所組成。
  節流裝置就是在工藝管道中放置能使流體產生局部收縮的元件。節流裝置中應用***廣泛的節流件是孔板,其次是噴嘴、文丘利噴嘴和文丘利管。本文主要介紹標準環形孔板流量計的一些安裝和維護注意事項。
  孔板流量計是利用工藝管道中的流體通過孔板銳孔的節流作用,使流體流速增大,壓強減小,從而使孔板前后形成壓強差,以此作為測量的依據。孔板流量計節流件(孔板)安裝的正確與否,直接影響著流量計對流量測量的程度和準確度,因此掌握流量計節流裝置(孔板)的正確安裝是非常重要的一個環節。

1.1、標準環形孔板安裝基本要求:

(1)直管段長度。安裝在工藝管道上的節流裝置(孔板)前后直管段必須保持后管段≥ 5D,前管段≥ 10D 的要求。

(2)同軸度。工藝管道上的節流件(孔板)應與工藝管道同軸。

(3)垂直度。安裝在工藝管道中的節流件(孔板)上游端面與管道軸線的垂直充不大于1°。

(4)取壓口位置。節流裝置(孔板)安裝在垂直工藝管道上時,要求取壓裝置的平面與取壓口的位置必須保持45°角。

(5)導壓管。要求使用耐腐蝕、耐高壓的材料,其管道內徑不得小于6mm,導壓管長度應小于16m。導壓管在安裝時應垂直或傾斜敷設,其傾斜度要滿足大于1 ∶ 12 的要求。

1.2、標準環形孔板安裝步驟及注意事項:

(1)首先,將節流件(孔板)從節流裝置中拆下來,撕去表面油紙;其次,使用軟細紗布擦洗干凈節流件表面,尤其注意不得使用銼刀或砂紙等工具,以免損傷節流件(孔板)入口表面和銳口;***后,要將節流件(孔板)妥善保管起來,等待工藝管道沖洗以后再進行安裝。


(2)將節流裝置中的法蘭、前后直管段、夾持環安裝到工藝管道上,不包括節流件(孔板),防止在管道沖洗時,管內氧化物與焊渣等雜物損壞孔板。

(3)要嚴格按照工藝要求和標準規范對工藝管道進行沖洗和吹掃。

(4)在工藝管道沖洗和吹掃完畢后,將節流件(孔板)安裝在法蘭間。

(5)節流件(孔板)在施工現場吊裝時,不得使用鐵絲、吊鉤等穿入節流件喉部孔徑,以免節流件(孔板)銳口損傷或產生劃痕,影響流量計測量精度和準確度。

(6)引壓管線的安裝不得產生附加誤差,被測介質為煤氣或天然氣時,引壓管線中不得有水。

2 、流量計安裝注意事項分析:

1)在流量計進行安裝前,工藝管道務必嚴格執行沖洗和吹掃,去除雜物、鐵銹、焊渣等雜質,清潔工藝管道。

2)流量計外殼上的箭頭指向必須與工藝管道上的流體流向一致,不能安裝反,并且要符合產品說明書的安裝環境要求,且在流量計的上、下流應分別保證有3DN 和1DN 的直管段有效長度。尤其要注意在室外安裝流量計時,應有避陽光直射和防雨淋措施。

3)流量計連接的前后工藝管道的內徑應與流量計口徑互相一致,流量計與管道連接處不能有凸出物(例如:墊片和凸出的焊縫等)伸入管道內,并且要注意流量計軸線和工藝管道軸線保持同心。

4)在流量計前必須安裝過濾器進行過濾,以消除流體中雜質的影響。

5)要保證工藝管道與流量計出口、入口的連接同軸度安裝。

6)流量計周圍環境要符合產品說明書要求,不得有強烈的機械振動和強磁場干擾。

7)在流量計安裝以后試運行前,必須加潤滑油進行潤滑。

3、流量計在使用和維護過程中注意事項:

1)流量計在生產裝置投運前要派儀表專業人員進行仔細檢查,檢查電纜穿管、接線腔內是否潮濕,密封圈是否完好,絲扣上是否涂脂,密封不用的進線口,***終確定流量計電源線和信號線接線無誤、安裝正確后方可進行送電。

2)組織人員定計劃定期對流量計進行清洗、檢查和復校,對有清洗液或潤滑油注入口的流量計,要按照產品說明書的要求定期注入清洗液或潤滑油,以維護葉輪和機械部分的良好運行。

3)應該在流量計運行前進行加油,使油位達到目的油標視鏡中心。加油要注意適量,加油過多時,潤滑油會通過軸隙進入計量室而影響儀表的正常運行。

4)在流量計使用中若發現潤滑油發黑或油位高于視鏡中心2mm。則說明潤滑油已變質或有雜質,此時應該立即更換新的潤滑油。若油位低于視鏡中心2mm,說明潤滑油已損耗,需要注入潤滑油補充到視鏡中心。

5)定期監查顯示儀表狀況,定期記錄各項過程變量數值,對比密度、流量、溫度等參數檢查工藝過程是否穩定,儀表人員要評估顯示儀表讀數,發現異常時要及時進行檢查糾正。

6)要保持過濾器暢通,關于過濾器堵塞情況,可以從其出口處、入口處壓力表讀數差的增大來判斷出,在出現堵塞時要及時進行排除疏通過濾器。

7)對于用于貿易結算用的流量計,為了保證工藝管道中流體計量結果的準確可靠,必須定期對流量計進行檢定,流量計檢定單位必須具有相關檢定資質。

相關產品:

4、結束語:
 能源計量是石油化工企業科學管理能源,通過流量計等計量儀表實現原材料節能降耗,提高石油化工企業經濟效益的重要手段。流量儀表是化工自動控制過程自動化儀表與裝置中的大類儀表之一,是能源計量儀表的重要組成部分,天然氣、水、煤氣、蒸汽和油品等這些常用的能源都使用著數量極其龐大的流量計,所以流量計是石油化工企業能源管理和經濟核算不可缺少的工具。
