V錐流量計


V錐流量計是一種差壓式流量儀表,其理論是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程,在穩定流的情況下,管道中的流速與差壓的開方成正比。



V錐流量計傳統差壓儀表的特性基于理想的流動狀態;而實際上這種狀況在真實應用中根本不存在。任何管道布置上的變化,如彎頭、閥門、縮徑、擴徑、泵、三通接頭等都會破壞充分發展流。一般流量儀表很難在擾動流動中取得正確測量值,V型錐流量計克服了這些缺點。在極惡劣的安裝條件下,如上游有兩個不在同一平面上的彎頭,而且很靠近錐體,V型錐體也能使速度分布變得平坦和對稱,從而確保了測量精度。

由于 V錐流量計的節流緣是鈍角,流動時形成邊界層,使流體離開了節流緣。邊界層效應使骯臟流體不能磨損節流緣,其值長期不變。因此無需重復標定,具有長期的穩定性。它利用V錐體在流場中產生的節流效應,通過檢測上下游壓差來測量流量。與普通節流件相比,它改變了節流布局,從中心孔節流改為環狀節流。實踐使用證明,V錐流量計與其他流量儀表相比,具有長期精度高、穩定性好,受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。由V錐傳感器和差壓變送器組合而成的V錐流量計,可測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量。

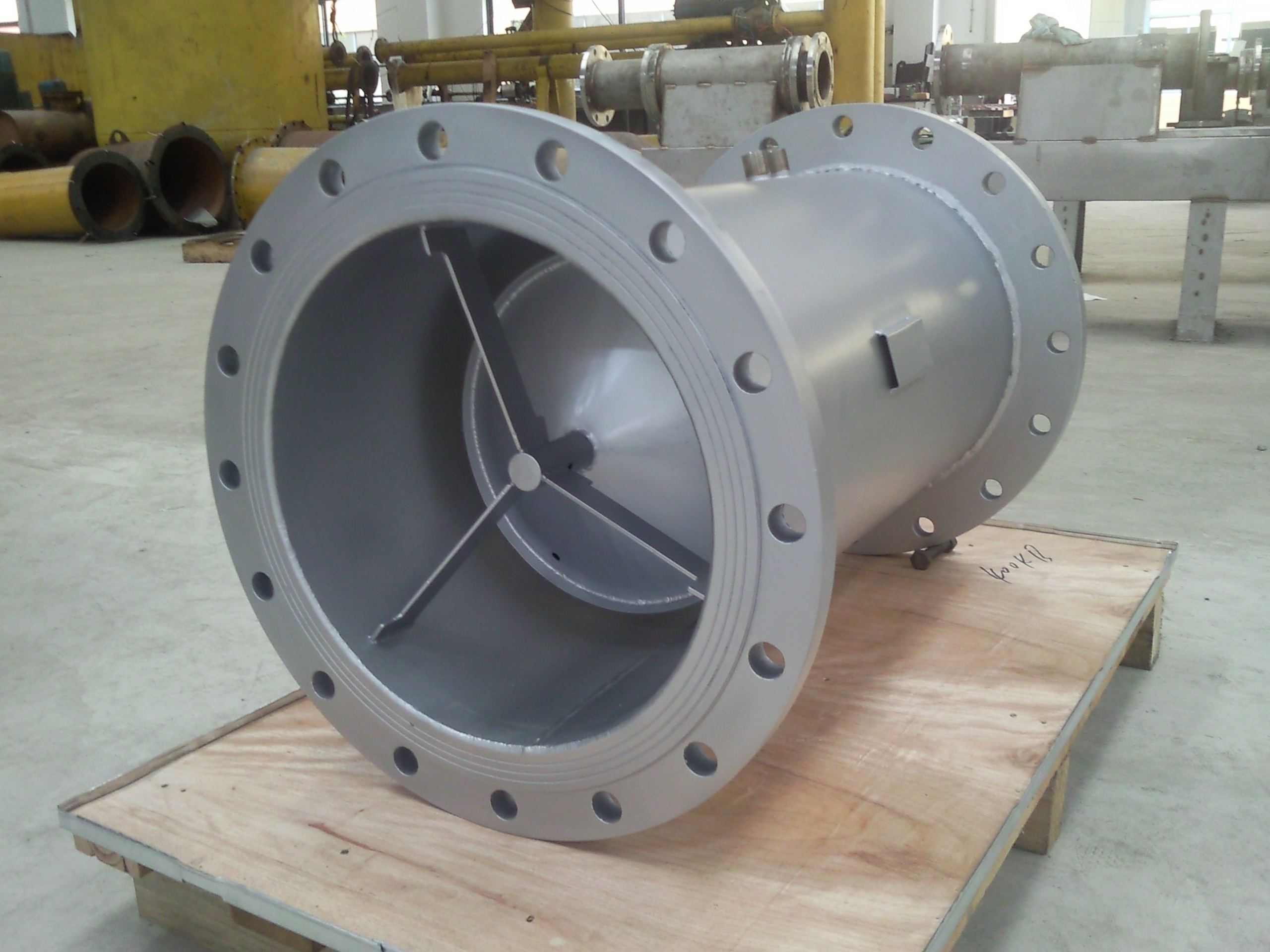

V錐流量計


V錐流量計的技術特點

安裝要求低:前0~3D直管道,后0~1D直管段;

量程比寬:通常為10∶1,選擇合適的參數***高可做到50∶1;

壓損小:同樣的β值,壓損是孔板1/3~1/5;

耐磨損:流線型錐形體節流后,在錐形體表面產生真空層效應,使得錐形體不易磨損;

不堵塞,不粘附:錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留;

長期穩定性好:β值可長期不變,并保證長期測量;

精度高:0.5級;8、重復性好:優于0.1%;

信號穩定:"信號波動"是孔板的1/10;

β值范圍寬:V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍;

口徑范圍寬:DN25~DN2000;

可測高溫、高壓介質:工作溫度***高850℃, ***大壓力40MPa;

可測臟污介質(焦爐煤氣、高爐煤氣、原料油、渣油等);

可測氣液兩相介質(濕氣、冷凝水等);



V錐流量計主要技術參數:

精度等級:0.5級(差壓流量變送器精度應高于0.2級,含0.2級),(β:0.45~0.85,當β<0.55,量 程比4∶1時,精度等級:≤0.30)·

重復性:0.1%·

工作壓力:0~40MPa(有多個壓力等級可供選擇)·

工作溫度:-40~850°C·

環境溫度:-40~65°C、·

安裝直管段要求:前0-3D直管道,后0-1D直管段·

量程比寬:通常為10∶1,選擇合適的參數可達到50∶1·

壓損小:同樣的β值,壓損是孔板1/3~1/5·

口徑從DN25~DN2000



V錐流量計產品分類及結構:

   依照產品供貨范圍以及輸出信號的不同, V錐流量計可分為3類:

V錐流量傳感器

只提供差壓信號的形成部分(節流件及管道),不提供差壓變送器和流量顯示部分,輸出信號為差壓。由用戶自己進行其它配置。

V錐流量變送器

V錐流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。

分體式V錐流量變送器由獨立的V錐流量傳感器和差壓變送器組成。V錐流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

 一體式安裝是產品出廠時己將差壓變送器與V錐流量傳感器連接成一體,用戶購買一體式V錐流量變送器后,使用時不需再連接引壓管。但必需配接相應的流量積算儀、壓力變送器和溫度變送器。

 V錐流量計有分體式安裝和一體式安裝兩種結構:

分體式安裝由獨立的V型錐、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。



V錐流量計連接方式分類:

1.法蘭型連接方式:法蘭(平焊和對焊)
口徑:DN15~DN2000

取壓方式:承插焊,法蘭,螺紋

壓力:0~40MPa

溫度:-40~850℃

材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)

應用:液體,氣體,蒸汽

適用介質:廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量,幾乎適用于所有氣體、液體介質。

2.直接焊接型連接方式:直接焊接到工藝管線

口徑:DN15~DN2000

取壓方式:承插焊,法蘭,螺紋

壓力:0~40MPa

溫度:-40~850℃

材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)

應用:輸油管,輸氣管,蒸汽管網,高壓工藝管線

3.夾持型 連接方式:法蘭端面對夾

口徑:DN15~DN150

取壓方式:承插焊,

螺紋壓力:0~40MPa

溫度:-40~850℃

材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)

應用:液體,氣體,蒸汽

V錐流量計可以成功測量的流體:

1.氣體煤氣:焦爐煤氣、高爐煤氣、城市煤氣天然氣:包括含濕量5%以上的天然氣各種碳氫化合物氣體:烷烴類,烯烴類等氣體各種氣體制造:氫、氦、氬、氧、氮氣等腐蝕性氣體:濕的氯化物氣體等空氣:包括含水,含塵埃的空氣、壓縮空氣等煙道氣:各種鍋爐、加熱爐排放的煙道氣

2.蒸汽:飽和蒸汽、過熱蒸汽

3.液體油類:原油、燃料油、含水乳化油、柴油、液壓油等水:原水、飲用水、生產水、污水等各種水溶液:酸、堿、鹽水溶液等有機物化學品:甲醇、乙二醇、二甲苯等

4.特殊流體油+HC氣+沙加氣的水:H2O+N2+空氣;H2O+CO2等
