—、差壓式流量計不確定度分析

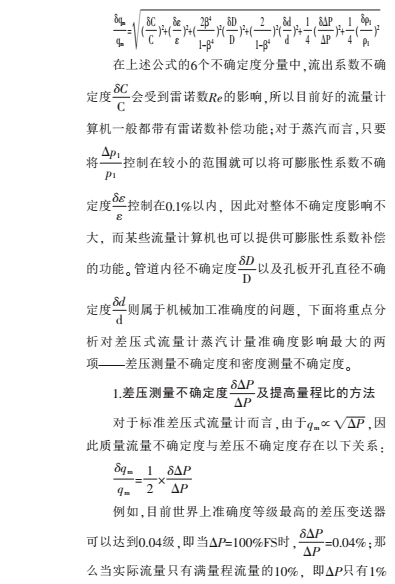

在GB/T2624-2006《用安裝在圓形截面管道中的 差壓裝置測量滿管流體流量》中給出了標準差壓式流 量計不確定度的計算公式：

而蒸汽實際負荷的變化范圍一般是非常大的，有時甚至只有滿量程的百分之幾。所以，如果要提高差壓式流量計在全量程范圍內的測量準確度，必須想辦法擴大流量計的量程比。

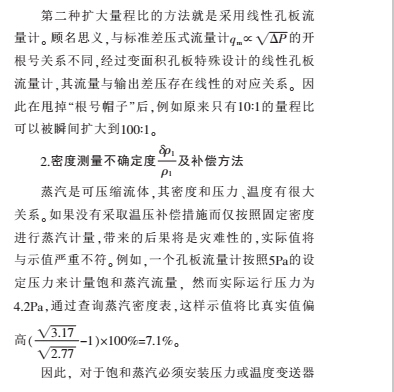

目前被廣泛采用的方法有兩種：一是增加一臺低量程差壓變送器組成雙量程差壓流量計，這樣可以直接提高在低量程段的差壓測量準確度。例如一臺雙量程差壓流量計，高、低量程的差壓變送器準度等級都是0.075級，其中高量程的測量范圍是0~100kPa，低量程的測量范圍是0~3.75kPa，配合使用后在3%c~100%滿量程范圍內的流量準確度均能達到± 1.25%。

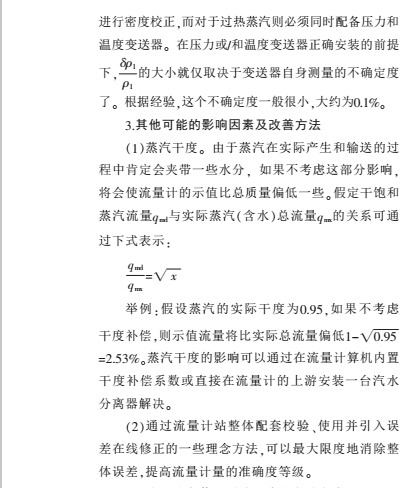

二、流量計在蒸汽系統正確的安裝方式

除了上述分析的影響蒸汽計量的因素和改善方 法，差壓式流量計在蒸汽系統中如何正確安裝往往也是人們忽略的一塊重要內容。由于對蒸汽系統特點的 不了解和知識匱乏，當流量計出現較大偏差或故障 時，人們通常會把注意點放在流量計本身，而往往忽 略了由于選型、安裝不合理甚至錯誤所導致的問題。 流量計在蒸汽系統正確的安裝方式包括：

1.流量計上游應安裝汽水分離器和過濾器。蒸汽 帶水不僅會對流量計量產生誤差，還會對流量計一次 裝置造成水錘、沖蝕等破壞；過濾器可以保證流量計 不受管道雜質、垃圾的卡塞與損壞，但是注意過濾器 要經常檢查清洗，尤其是新建的蒸汽系統。

2.流量計前的管道應做好支撐和疏水，確保停機 階段在流量計前沒有積水，否則起機時會對流量計造 成沖擊。

3.流量計后應安裝止回閥，防止蒸汽凝結水倒流 對流量計造成損壞。

4.流量計不要安裝在減壓閥或調節閥的后面，一來 這類閥門在控制過程中一旦關閉，殘余蒸汽就會在閥門 和流量計之間冷凝，如果沒有疏水就會帶來水錘的隱 患；二來如果控制閥門開度很小，就有可能導致差壓式 流量計前后因無法形成足夠的壓差而無法正常工作。

5.流量計也不要安裝在氣動開關閥后面，否則流 量的急劇變化會對流量計造成損壞。

6.流量計上下游應根據廠商要求保證留有足夠的 直管段距離。

7.應檢查差壓變送器的高、低側引壓管高度是否 一致；壓力變送器引壓管液柱高度及當地海拔高度的 影響是否已修正；差壓或壓力變送器是否存在零點漂 移等問題。

三、VA彈簧負載變面積差壓式流量計介紹 ILVA (In-Line Variable Area)彈簧負載變面積差 壓式流量計是英國Spirax Sarco公司專門為蒸汽流量 計量而設計的產品。它是一種輸出差壓與流量之間保 持線性關系的特殊孔板流量計，因此又稱為線性孔板 流量計。其***大的產品特點就是可以將流量測量的量 程比范圍擴大至100:1，極大提高了流體在小流量工 況下的計量準確度等級。

ILVA流量計主要特點：

（1）量程比可達100:1，可以滿足不同工況負荷變 化的要求。

（2）出廠經過14點實流標定，消除非線性誤差。

 ⑶準確度高，誤差在5%FS~100%FS時為測量值的± 1%，在1%FS~5%FS時為全量程的±0.1%。

（4）重復性好，優于±0.25%。

（5）法蘭對夾式的設計非常緊湊，且安裝方便。

（6）紡錘形錐體自帶整流效果，因此對上下游直 管段長度要求低，僅需前6D后3D，并且可以有效避免 蒸汽帶水的沖蝕，使用壽命長。

（7）配套的流量計算機程序內部自帶雷諾數、可膨 脹性系數、溫度和干度補償功能，經由目前 使用蒸汽實流檢定的煙臺蒸汽流量站校驗，在用 蒸汽實測時ILVA的準確度等級可以達到1.5級，該誤 差遠遠低于其他任何形式的流量計。

四、總結

差壓式流量計影響其流量測量準確度的因素很 多，其中差壓測量不確定度、是否具備溫壓補償、干度 補償以及流量計的安裝方式是影響***大的幾個方面。 ILVA彈簧負載變面積差壓式流量計由于其獨特的性 能設計，可以做到100:1的高量程比，特別適合于蒸汽 這種負荷變化范圍廣的流量計量應用。
