什么是物位？物位是指放在容器或工業設備中的物料相對于某一基準的高度或位置，是液位、料位和界位的總稱。物位測量的目的在于正確地測知容器或設備中所存儲物料的容量或質量。因此，物位不僅是物料消耗或產量計量的參數，也是保證連續生產和設備安全的重要參數。





一、物位測量的基本原理



在物位測量中，盡管各種測量方法所用的技術各不相同，但可把它們歸納為以下幾種測量原理：



1、基于力學原理



敏感元件所受到的力（壓力）的大小與物位成正比，它包括靜壓式、浮力式和重錘式物位測量等。



2、基于相對變化原理



當物位變化時，物位與容器底部或頂部的距離發生改變，通過測量距離的相對變化可獲得物位的信息。這種測量原理包括聲學法、微波法和光學法等。



3、基于某強度性物理量隨物位的升高而增加原理



例如對射線的吸收強度，電容器的電容量等。



二、常見的物位檢測方法



物位檢測面臨的對象不同，檢測條件和檢測環境也不相同，因而檢測方法很多。歸納起來大致有以下幾種方法。



1、直讀式。這種方法最簡單也最常見。在生產現場經常可以發現在設備容器上開一個窗口或接旁通玻璃管液位計，用于直接觀察液位的高低。該方法準確可靠，但只能就地顯示，容器壓力不能太高。



2、靜壓式。根據流體靜力學原理，靜止介質內某一點的靜壓力與介質上方自由空間壓力之差同該點上方的介質高度成正比。因此可通過壓差來測量液體的液位高度。基于這種方法的液位計有差壓式、吹氣式等。



3、浮子式。該方法指利用浮子高度隨液位變化而變化，或液體對沉浸于液體中的沉筒的浮子隨液位高度而變化的原理而工作。前者稱恒浮力法，后者稱變浮力法。基于這種方法的液位計有浮子式、浮筒式、磁翻轉式等。



4、機械接觸式。該方法指通過測量物位探頭與物料面接觸時的機械力實現物位的測量。主要有重錘式、音叉式、旋翼式等。



5、電氣式。該方法指將敏感元件置于被測介質中，當物位變化時，其電氣性質如電阻、電容、磁場等會相應變化。這種方法既適用于測量液位，又適用于測量料位。主要有電接點式、磁致伸縮式、電容式、射頻導納等。



6、聲學式。該方法指利用超聲波在介質中的傳播速度及在不同相界面之間的反射特性來檢測物位，可以檢測液位和料位。



7、射線式。放射線同位素所放出的射線穿過被測介質時會被介質吸收而減弱，吸收程度與物位有關。



8、光學式。該方法指利用物位對光波的遮斷和反射原理工作，光源有激光等。



9、微波式。利用高頻脈沖電磁波反射原理進行測量，相應地有雷達液位計、雷達物位計等。



三、物位計分類

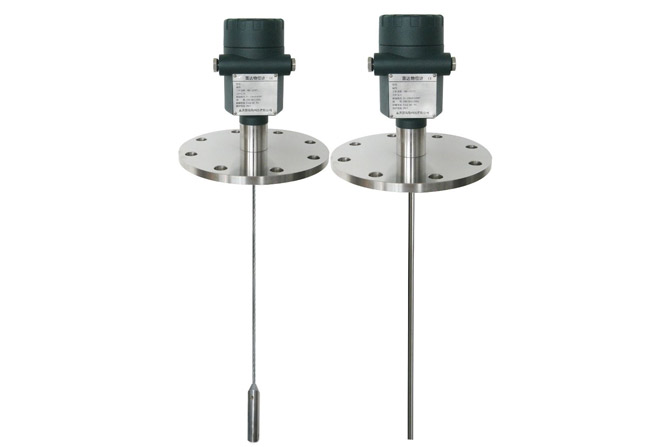

1、雷達物位計



雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買智能雷達物位計買的放心，買的值得。雷達物位計還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。



2、阻旋物位計



阻旋物位計具有耐高溫，測量結果準確，抗干擾強等特點，他還具有超強防抖性能，超強防塵密封性能和較高的性價比。因此，對于完成一些高溫作業，高溫阻旋物位計成了當之無愧的選擇。



3、射頻導納物位計



射頻導納物位計通用性強,可抗粘附,探頭可拆,耐高低溫,并且具有智能診斷等，因此射頻導納物位計可應用于各種導電和非導電介質的測量。并且它的控制器與探頭之間沒有電纜連接，探頭可拆，隨時可以將控制器拆除更換維修，不影響進出物料。



4、音叉物位計



音叉物位計不受泡沫、渦流、氣體的影響，適用于各種料倉固體物料料位以及各種容器內液位的定點報警或控制，而且多種型號可以適合不同場合的應用。音叉物位計的工作原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。所以，音叉物位計不僅適用于固體物料，也適用于液體介質的測量。



5、超聲波物位計



超聲波物位計又分為很多型號，比如防腐超聲波物位計，固體式超聲波料位計，固一體式超聲波料位計等。它們具有高精度，高穩定性能，較強抗干擾能力，發射角小，發射頻率高，防過壓防雷擊等功能。可完全與進口超聲波物位計（超聲波液位計）相媲美。



6、26G雷達物位計



傳感器是26G高頻雷達式物位測量儀表，測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
