流量計誤差如何調整

流量計誤差如何調整?流量計在維護使用中誤差原因較多,在實際使用中,我們應緊密結合測量的介質和差壓流量計的類型,針對性的加強對其的分析和處理,才能確保其測量的誤差得到高效控制。

流量計誤差如何調整

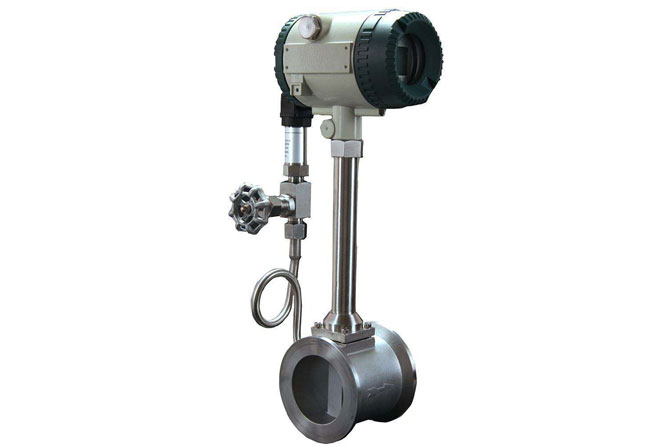

一、當渦街流量計有偏差時該怎么校準?

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。渦街流量計在管道內沒有液體流動時,由于管線振動所產生的噪聲使接收器反常地計數,這時就應該對儀表進行靈敏度調節。

放大器增益的調整

一般情況下無需對渦街流量計放大器的增益進行調整,除非在更換了傳感器之后。通過放大器板A上的AMP電位計調節放大器增益,在示波器上監視放大后的渦流波形,在最小流量時,渦流波形的峰值約為100mVP-P。

觸發電平的調整

觸發電平的增加(脈沖發生的靈敏度),會使流量的靈敏度減小。在管道內沒有任何液體流動時,因管線振動,脈動流動出現噪聲而造成不正常脈沖發生可以通過增加觸發電平有效地進行處理。通過渦街流量計放大器板上的TRG電位計可調節觸發電平,放大的渦流波形的峰值無論何時超過預先確定的觸發電平,都能轉換成一個脈沖。因此,由于增加觸發電平,流量靈敏度就會減小。當觸發電平80mVP-P變到350mVP-P,其結果的靈敏度將是80/350=1/4.4(靈敏度比率)倍。當改變靈敏度時,結果的最小流量(可測的低限流量)約為1/(靈敏度的開平方乘以標準的最小流量)。

零點調整

渦街流量計正確的接線,通過低頻信號發生器給渦街流量計輸入幅度為零的信號,調整零點調節電位計,數字萬用表的顯示值應為4mA。

滿量程的調整

如果不知道儀表的滿量程頻率,可通過最大流量,計算出滿量程頻率乙來調校儀表,其關系式為:fmax=KQQmax正確的接線,渦街流量計用信號發生器輸出信號至電荷放大器,加大輸入信號幅值,轉換輸出方波,改變信號發生器的輸出頻率,直到頻率計上顯示的值是按上式計算出的滿量程頻率為止。此時,固定頻率不變,并調整量程電位計,數字萬用表的示值為20mA時為止。

二、當電磁流量計有偏差時該怎么校準?

1.準確度等級。流量計在規定的流量范圍內準確度等級、大允許誤差應符合表1的規定。流量計誤差表示使用相對示值誤差。

2.引用誤差。對于用于瞬時流量指示的流量計誤差表示也可使用引用誤差,其大允許誤差系列應符合表1規定,其檢定結果的標書中不再給出準確等級,而使用其大允許誤差表示,且還應在大允許誤差后標注FS,如±0.5%FS。

3.誤差表示方法和選取原則。在一臺流量計的一次檢定中,應按照準確度等級和引用誤差之中的一種給出流量計誤差表示方法;對于使用相對示值誤差和引用誤差組合表示誤差的流量計,一次檢定中也應統一使用一種方法表示其誤差。

4.重復性。流量計的重復性不得超過相應準確度等級規定的大允許誤差絕對值的1/3。電磁測量計的局限性在于其傳感器輸出的訊號比較微弱,只有幾微伏到幾毫伏的電壓,這就說明了在安裝電磁流量計時要具備很高的技術,同時被測介質與周圍環境對電磁流量計的測量精度也有很大的影響。

不同的介質對電磁流量計測量會有誤差,對現實工況條件下流量的修定方法,當前瞬時流量為Q1,K系數為K1時,要調整當前流量,可以通過修改當前K系數來實現,當實際想要的流量為Q2時,就需要修改當前K系數K1的值。

假定新的K系數值為K2,K2就等于實際想要的流量Q2除以瞬時流量為Q1,乘以當前的k系數K1。

即:K2=(Q2/Q1)*K1

例:表上顯示當前瞬時流量為Q1=3.1821,表內K系數K1=0.831(各個表不同,實際想要的流量Q2=3.8258,則可以通過修改K1來得到實際想要的流量即:K2=(Q2/Q1)*K1=(3.8258/3.1821)×0.831=0.999,將得到的K2,重新輸入表中,替代原來的K1,將得到新的瞬時流量Q2。

三、當差壓流量計有偏差時該怎么校準?

1、安裝方面的原因:

差壓流量計的安裝規范性與否,將直接對其使用效果和測量精度帶來影響。所以我們必須切實加強對其安裝質量的檢測,且不同的差壓流量計的安裝質量控制要點也不同。例如在安裝孔板差壓流量計的節流裝置時,就經常出現裝反的情況,這樣就會導致其測量誤差較大。所以為強化對其的處理,就需要確保孔板法蘭的銘牌正向與流體流動方向一樣。若是在垂直的工藝管道中安裝節流裝置時,節流元件的孔板的銳邊需要順著從下到上的流體方向。但是實際是一些安裝人員在工作中粗心,沒有對銘牌中指示的正負標志看清楚,加上對工藝管線的介質不明確,經常出現反向安裝的情況。這就需要在安裝之前加強施工交底,正確安裝其方向,避免由于裝反而使得流體的流速變化率就會變小,此時孔板的前后壓差就會變小,進而出現測量變小的問題[2]。

2、導壓管線方面的原因:

在導壓管線安裝中,由于對其安裝不規范,也可能出現測量誤差的情況,這就需要切實加強對其誘因的分析。,需要切實加強對導壓管取壓口的位置進行觀察。第二,加強對導壓管線長度的觀測,一般,其長度***長不超過 50m,***短不得低于 3m,過長將使得測量滯后而不靈敏,較短則導致測量波動較大。第三,導壓管中帶隔離液(乙二醇)時,需要確保正負壓管的封包高度相同。第四,導壓管在水平段敷設時,應具有一定坡度,且導壓管坡度至少在 10° 以上,這樣才能確保管內不會有殘留的氣體和液體,并利用配管將其自動匯流在管道之內。

差壓流量計出現誤差原因分析解決辦法

3、重油測量方面的原因:

當管內的介質流量的重油時,在具體的測量工作中,經常發生儀表不準的情況。例如在催化分餾塔底的重油測量時,其采取的隔離液主要是乙二醇,但是由于在冬季的氣溫較低,經常發生指示針不變或者回零的情況,所以為了加強對其的處理和優化,就需要打開蒸汽伴熱,預防由于氣溫降低,重油的黏度加大,此時其傳遞阻力就會加大,指示針的反應也就會滯后,嚴重時還可能導致導壓管路被堵塞的情況出現。

4、蒸汽測量方面的原因:

在對具有隔離液乙二醇的蒸汽介質進行測量時,需要考慮在其取壓口處的蒸汽高溫環境中,經常容易與隔離液乙二醇之間出現化學反應而使得取壓口出現膠結和堵塞的情況,否則就會對測量結果的精準性帶來影響,因而為了加強對其的處理,就需要切實加強安裝方式的整改,比如將隔離液乙二醇系統去除,并在管線中直接安裝變送器,這樣就能有效的避免出現上述問題,且測量的精度也能得到很好地保障[3]。
