鍋爐孔板流量計安裝方法產品參數
孔板流量計是測量孔板累計質量流量的專用儀表，適用于高溫高壓孔板，鍋爐出口，孔板管網的過熱孔板或飽和孔板的測量。廣泛用于石油、化工、紡織、供熱等需要孔板流量計的場合。
飽和狀態下的液體稱為飽和液體，其對應的蒸汽是飽和蒸汽，但***初只是濕飽和蒸汽，待飽和水中的水分完全蒸發后才是干飽和蒸汽。蒸汽從不飽和到濕飽和干飽和的過程溫度是不增加的（濕飽和到干飽和溫度保持不變），干飽和之后繼續加熱則溫度會上升，成為過熱蒸氣。熱蒸汽有其本身的應用領域，如用在發汽輪機的透平，通過噴嘴至透平葉片，推動電機轉動。但是過熱蒸汽很少用于工業制程的熱量傳遞過程，這是因為過熱蒸汽在冷凝釋放蒸發焓之前必須先冷卻到飽和溫度，很顯然，與飽和蒸汽的蒸發焓相比，過熱蒸汽冷卻到飽和溫度釋放的熱量是很小的，從而會降低工藝制程設備的性能。孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
孔板流量計適用范圍
1. 公稱直徑： 15 mm ≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級
一.孔板流量計概述
節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.
孔板節流裝置是標準節流件可不需標定直接依照標準生產,1.標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

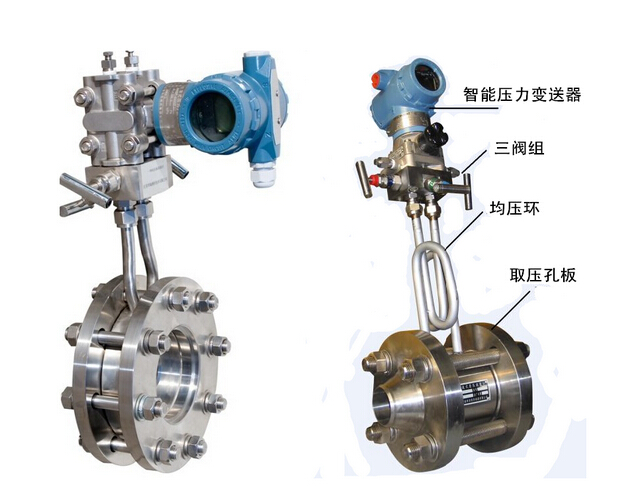

二.孔板流量計外形
三、孔板流量計工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m⊃3;/s
ß－直徑比d/D 無量綱
流體的密度Kg/m⊃3;
可膨脹性系數 無量綱
四、孔板流量計結構
節流裝置組成
- 節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

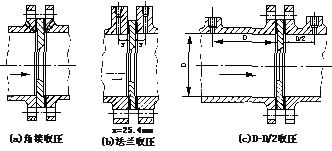

- 取壓裝置：環室、取壓法蘭、夾持環、導壓管等
- 連接法蘭（標準、各種標準及其它設計部門的法蘭）、緊固件。
- 測量管
節流裝置適用范圍及有關技術指標
|
節流件名稱 |
適用管道 （DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系數不確定度Ec% |
設計標準 |
|
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
夾緊環式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清潔流體流量的測量 |
|||
|
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 |
||||
|
法蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，適用于各種介質 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
|
徑距取壓標準孔板 |
50－1000 |
0.2－0.75 |
||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損小，壽命長，尤其適用于蒸汽流量測量 |
0.8－1.2% |
ISO5167 GB/T2624－93 |
|
|
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 |
2.0% |
ISO5167 GB/T2624－93 |
|
|
經典文丘利管 |
機械加工式 |
100－800 |
0.2－0.8 |
壓力損失小，所需直管段小于孔板、噴嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
粗焊鐵板式 |
200－1200（2000） |
0.4－0.7 |
1.5% |
|||
|
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167 GB/T2624－93 |
|
|
1/4圓孔板 |
25－150 |
0.245－0.6 |
適用于低雷諾數 |
2.0－2.5% |
DIN BS |
|
|
錐形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% |
BS |
|
|
圓缺孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測量。 |
1.5% |
DIN |
|
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% |
ASME |
||
|
小孔板 |
12.5－40 |
0.2－0.75 |
適用于小管道流量測量 |
0.75% |
ASME |
|
|
透鏡式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常溫小管道流量測量 |
0.6－0.75% |
ISO5167ASME |
|
|
端頭孔板 |
大于等于15 |
0.2－0.62 |
1.5－2.0% |
|||
|
雙重孔板 |
25－400 |
0.2－0.8 |
適用于大流量測量 |
|||
|
限流孔板 |

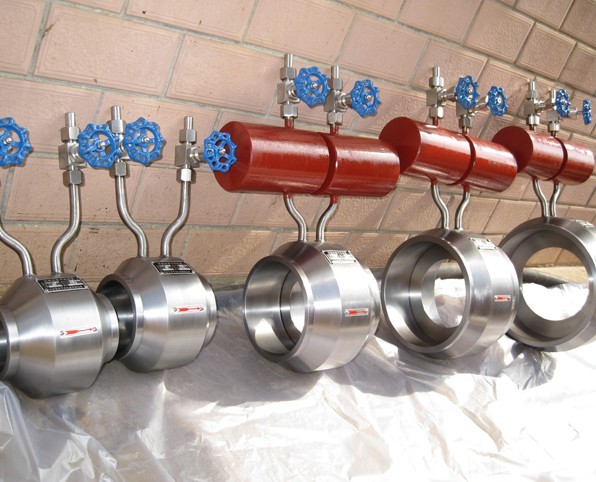

孔板流量計成品區
注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
