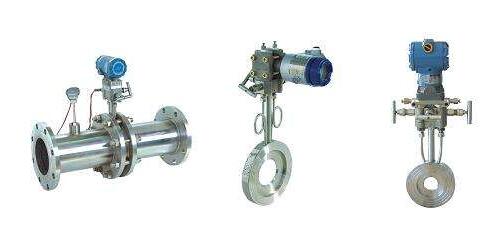

標準孔板流量計的測量方式有哪些

  隨著科技不斷進步流量計種類不斷增多的同時,對于測量某一物品可用的形式也很多,下面我們就為大家介紹一下在標準孔板測量中渦街流量計的幾種方式。

  在標準孔板的計量中使用得***為普遍的是渦街流量計,渦街流量計測量標準孔板有三種方式:種也是使用***為廣泛的,帶溫度和壓力補償型渦街流量計。這是一種間接式渦街質量流量計,實際使用過程中通過溫度和壓力的測量間接測算出密度,再與渦街流量計計量出的體積數相乘,可以算出質量。這是渦街流量計測量標準孔板的***普遍的一種形式。
標準孔板流量計的測量方式有哪些

  第二種是:升力式渦街流量計,直接測量介質的質量。理論依據是:介質的質量流量大小與漩渦的強度有一定的比例關系,計算出漩渦強度大小,就可以直接算出介質的質量。

  還有一種差壓式渦街質量流量計,差壓信號+渦街流量計=差壓式渦街質量流量計。差壓信號是發生體上、下游特定位置的兩個取壓孔間的壓力差。兩取壓孔的軸線應與發生體的軸線處在同一平面內。取壓孔的距離對差壓值的大小和穩定性有明顯影響。距離近,差壓信號大,但穩定性差;距離遠,則反之。通過試驗,選擇合適的取壓孔位置是很重要的。和升力式渦街質量流量計相比,這種儀表更簡單,更容易實現。國內已有生產廠家投人開發,并取得發明專利,產品已在部分企業應用。

  比較一下渦輪流量計與差壓流量計的區別

  在選購流量計的時候我們往往會找幾種適合自己使用的做一下比較,下面我們就為大家講一講渦輪流量計與差壓流量計都有哪些區別。

  渦輪流量計當流體流經渦輪流量計時,流體使轉子旋轉。轉子的旋轉速度與流體的速度相關。通過轉子感受到的流體平均流速,推導出流量或總量。渦輪流量計可地測量潔凈的液體和氣體。像PD流量計,渦輪流量計也會產生不可恢復的壓力誤差,也需要移動部件。

  渦街流量計,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出。

  差壓流量計通過差壓計計算出流體通過孔板后產生的差壓,并由此計算出流量的大小。而信號管路傳輸的是電信號,一般電信號是在現場通過壓力變送器或差壓變送器產生,產生的電信號通過信號管路傳輸到流量積算器,從而計算出流體的流量。

  準的節流裝置:標準孔板、標準噴嘴和文丘里管,其他還有非標的節流裝置:圓缺孔板、1/4圓噴嘴、雙重孔板、V錐、楔形流量計等,非標的節流裝置出廠前都必須經過實流標定才能使用。

  節流裝置安裝細節:

  一般要注意以下方面:節流件節流孔直角側要迎著流體流動方向

  2節流件要與管道同心,節流件端面,要與管道中心線垂直,節流件前20D后5D一般都能滿足正常測量對直管段長度的要求(節流件前后有彎頭、閥門、管徑有突變等情況除外

  )3節裝置在水平管道上安裝時,測量氣體要在管道上方取壓,測量蒸汽、液體要在管道側面中心線上水平取壓,決不能在管道的下方取壓;導壓管的敷設方式、敷設坡度與測量介質的不同,變送器安裝在管道上、下方位置不同而有所區別。

  總之,節流裝置的安裝是一項專業性較強的技術工作,因此安裝時必須請專業技術人員現場指導。

  4 加強維護與保養

  節流裝置在投入使用后要注意本身泄漏和一次閥門、導壓管路泄漏堵塞問題,開展定期或不定期巡回檢查,發現問題及時處理。特別是蒸汽測量,冬夏蒸汽管網工作壓力變化較大,管道、節流裝置、法蘭等受熱脹冷縮影響,極易產生泄漏導致測量失準,如不及時處理泄漏會逐漸增大,zui后甚至損壞節流裝置。

  角接環室取壓標準孔板(噴嘴)-法環孔(噴)

  型號LGB

  適用壓力:Pn0.01~Pn2.5Mpa

  適用管徑:DN40~DN600

  用途及特點:使用于氣體、液體和蒸汽等流量測量,控制和調節。它具有測量精度高、造價低、安裝簡單、維護方便等特點。

  角接環室取壓標準孔板(噴嘴)-法環孔(噴)

  型號:LGB

  適用壓力:Pn2.5~Pn6.3Mpa

  適用管徑:DN40~DN600

  用途及特點:使用于較高工作壓力氣體、液體和蒸汽等流量測量,控制和調節。它具有測量精度高、使用壽命長、安裝維護方便等特點。

  角接取壓標準孔板(噴嘴)-法孔(噴)

  型號:LGB

  適用壓力:Pn6.3~Pn10Mpa

  適用管徑:DN40~DN500

  用途及特點:使用于高壓下氣體、液體和蒸汽等流量測量,控制和調節。它具有測量精度高、安裝使用、維護方便等特點。

  角接取壓標準孔板(噴嘴)-環孔(噴)

  型號:LGB適用壓力:Pn2.5~Pn32.0Mpa

  適用管徑:DN15~DN500

  用途及特點:使用于高溫高壓下的液體,蒸汽及熱網管道的流量測量,控制和調節。它具有耐沖擊,孔板或噴嘴不易變形,測量精度高、密封性能好,使用壽命長等特點。

  角接鉆孔取壓標準孔板

  型號:LGB適用壓力:Pn0.01~Pn2.5Mpa

  適用管徑:DN400~DN2000

  用途及特點:適用于氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便,造價低等特點。

  角接鉆孔取壓標準孔板

  型號:LGBZ適用壓力:Pn2.5~Pn10.0Mpa

  適用管徑:DN400~DN1000

  用途及特點:適用于高溫、高壓下的氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便,造價低等特點。
