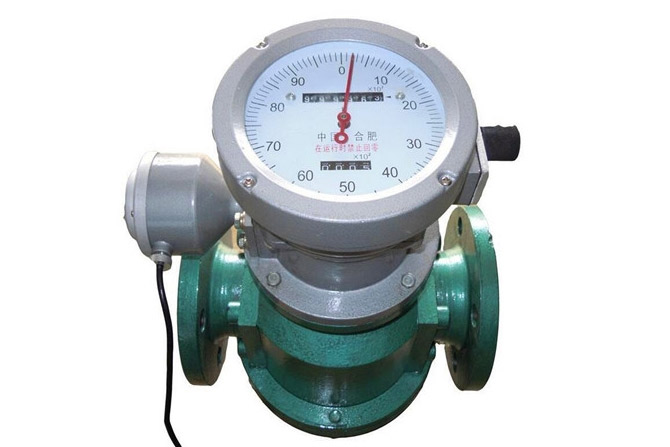

粘度很大的液體怎么測流量？橢圓齒輪流量計是一種容積式流量計，又被稱之為排量流量計。它是流量計中測量精度較高的一類流量儀表，很擅長測量粘度很大的液體。





橢圓齒輪流量計由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。



因此，從橢圓齒輪流量計的測量原理中不難發現，它是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的，與流體的流動狀態無關。



在用橢圓齒輪流量計測量粘度大的液體時，從齒輪和計量空間隙中泄漏出去的泄漏量就少，因此被測量的液體，其粘度愈大，泄漏誤差愈小，對測量愈有利，測量精度也就愈高。可以說橢圓齒輪流量計是測量高粘度液體流量的最佳選擇。



在此，要提醒廣大用戶的是，對于有固體顆粒的流體，不宜采用橢圓齒輪流量計，因為固體顆粒會將齒輪卡死，從而導致無法測量流量；還要注意的是，對于液體中夾雜有氣體的介質，也不建議使用橢圓齒輪流量計，它的測量誤差會相當大。

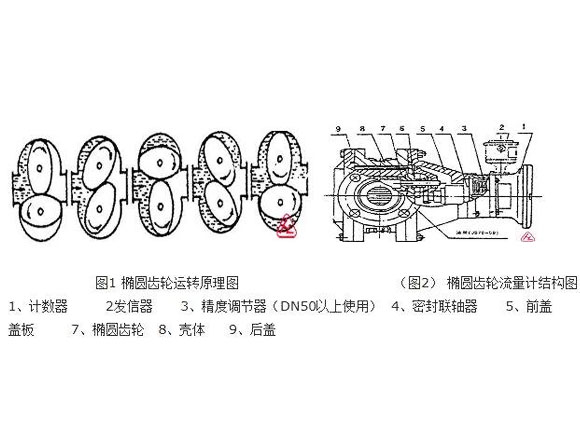

橢圓齒輪流量計原理圖



橢圓齒輪流量計（又稱排量流量計，齒輪流量計），屬于容積式流量計一種，在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。



橢圓齒輪流量計特點：



按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。



其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。



長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許最好定期進行標定。



橢圓齒輪流量計使用注意事項



1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數。



2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。



3、儀表中的瀝青軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置(分度“0”應在上面)，以減少瀝青齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器(表頭)旋轉90°或180°。



4、儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。



5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。



6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。



7、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。



8、流量超過規定最大流量時，瀝青隨著轉速提高而磨損增加、且壓力損失急劇增加，應避免使用。低于最小流量，雖仍能計量，但誤差增大。流量計的起動流量約為最大流量的2%，正常工作流量為最大流量的70%-80%。
