0、引言：



　　磁翻板液位計利用磁藕合原理進行工作，彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。它適用于石油、化工等工業領域的液位指示，其結構簡單，觀察直觀、清晰，不易堵塞、不滲漏，安裝方便，維修簡單。

　　1、磁翻板液位計的工作原理：

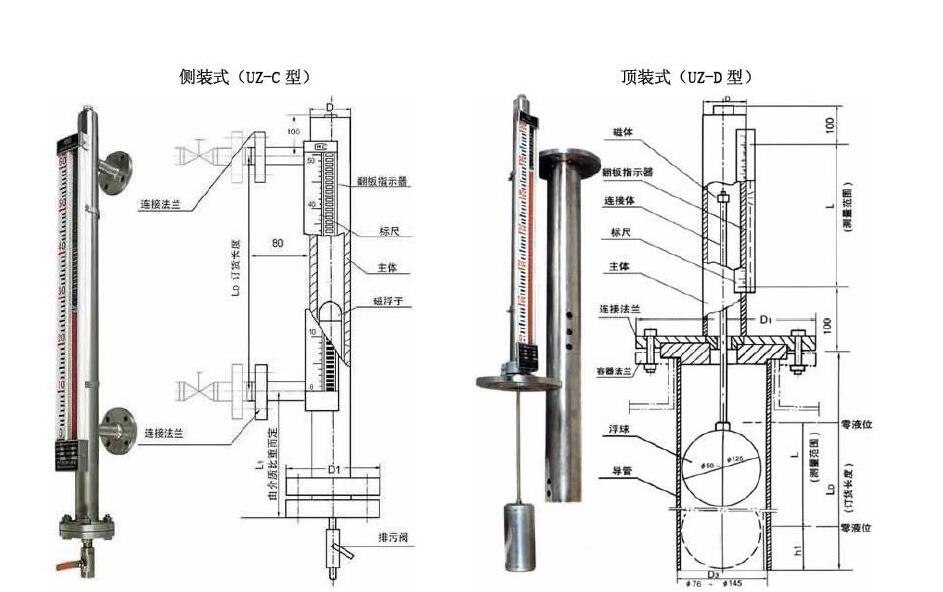

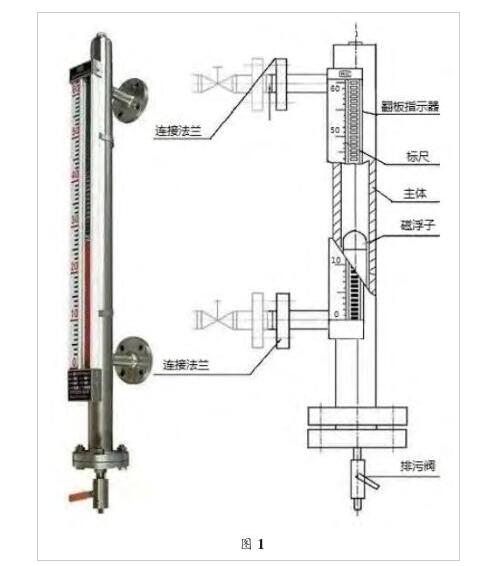

　　磁翻板液位計以磁性浮子為感測元件，根據浮力原理和磁性耦合作用制成，如圖 1 所示。通過磁翻板可直接觀察到容器內液位的實際高度，測量管中的浮子隨被測液位等量變化，當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻板指示器，驅動紅、白翻板翻轉 180°，當液位下降時翻板由紅色轉變?yōu)榘咨斠何簧仙龝r翻板由白色轉變?yōu)榧t色，容器內部液位的實際高度為指示器的紅白交界處，從而實現液位清晰的指示。



　　磁翻板液位計還可以捆綁遠傳裝置，使液位計即可以就地顯示液位，又可以遠程監控液位。磁翻板液位計若配置ur 型電阻液位傳感器，或 ub 型電阻—電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出 4～20ma（或0～10ma）的標準信號，以配合記錄儀表，或工業控制計算機聯網，凝汽器用磁翻板液位計一般是遠傳型的。



　　2、冷凝器磁翻板液位計常見故障分析：



　　2.1、凝汽器中液位升降，就地翻板和遠程輸出無變化：



　　凝汽器中磁翻板液位計一般是側裝的，首先要檢查上下連通管上的閥門是否開啟，特別是有時候檢修需要關閉連通管上的閥門，檢修完畢后忘記打開閥門。如果兩個閥門都開啟之后還有此現象，就可能是浮子卡澀，因為浮子是帶有磁性的，冷凝器中的鐵磁性物質容易附著在表面，水質越差、時間越長，附著的雜質就越多，更容易造成浮子的卡澀；另外，浮子漏、浮子損壞、浮子失去磁性、磁性太弱或者本體管內有異物，也有可能造成液位無指示。解決方



　　法如下：



　　拆出液位計的浮子，檢查浮子是否有磁性，是否有損壞，若有漏點需要更換浮子（浮子出廠前，浮子的重量是經過校驗的，自己焊接修補有可能引起指示誤差），清除附著在浮子表面的的雜質，檢查本體管內是否光滑無異物，然后回裝浮子，回裝浮子的時候要注意重端帶磁性一端向上，不能倒裝。

　　2.2、翻板指示不正常：



　　磁翻板指示不正常很有可能是磁翻板失去磁性，需要拆開磁翻板上端的蓋板，然后取出失磁的翻板并更換，使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色。



　　2.3、液位發生大幅的波動：



　　筆者在工作中曾遇到過多次這種情況，液位計的就地和遠程液位指示基本上相同，但是其中部分翻板指示不準確，液位經常在某幾個位置發生大幅來回波動，導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強，受到外面鐵磁性物質的影響，浮子和本體筒內壁之間的摩擦力增大，并且容易發生側轉 [2] ，浮子不能在本體管內自由地升降。



　　固定磁翻板液位計和遠傳裝置的時候，不能用鐵質抱箍，應當采用不銹鋼抱箍固定，遠傳配套的傳感器和液位開關不能采用帶有磁性的螺絲及零部件，可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。



　　2.4、磁翻板液位計儀表發生滲漏：



　　可能是密封處沒有密封好，密封件損壞或者是焊縫開裂導致，在拆檢的時候可以更換密封圈等密封件，如果是密封墊，可以在上面加少許密封膠，如果是焊縫開裂導致的滲漏，那么需要補焊或送廠家維修。



　　2.5、就地顯示信號準確，遠傳沒有信號或者不準確：



　　如果是遠程顯示不準確，要確認好傳感器的位置和磁翻板的刻度對應，打開傳感器上的接線盒，上面分別有零位調整螺釘和滿位的調整螺釘。調校時，用磁鐵在靠近標尺上零位的位置，調整零位螺釘，使得輸出為 4ma 或0ma，再把磁鐵靠近標尺的滿位位置，調整滿位調整螺釘，使得電流輸出為 20ma 或 10ma，如此反復多調節幾次，直到遠程顯示準確為止。若遠程沒有信號，首先確定遠程傳感器的供電電源正確，然后檢查輸出端的電流是否能和實際液位對應，并校正線路；如果供電正常，沒有輸出信號，則需要更換遠傳傳感器。



　　3、結束語：



　　經過以上分析，可見磁翻板液位計的工作原理簡單，只要經過簡單的拆檢，并且考慮到浮子和翻板的磁性問題，就能夠很快解決故障問題。另外，在使用過程中，要定期打開排污閥和法蘭以定期排出主體管沉淀物質，防止卡澀。
