雷達液位計影響測量精度事項

雷達液位計是一種非常常見的物位儀表產品,可連續測量,其具有精準度高、穩定性好、可靠、安裝維護簡單等優點,其測量也不受介質比重的影響,不需要現場校調,因此在各種液位測量中得到了越來越多應用。這眾多產品優點中最重要還是精準度高,測量儀器如果都不準確,那也沒有用的意義,那么哪些事項會影響到雷達液位計的測量精度呢?

              雷達液位計影響測量精度事項

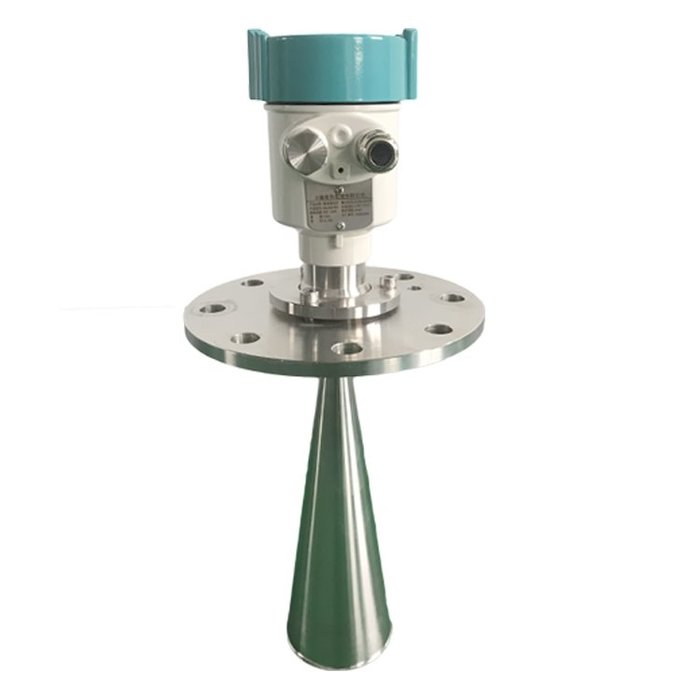

雷達液位計

    雷達液位計影響測量精度事項:

    1、雷達液位計接收反射波能的數量依賴于被測介質的反射特性,反射率取決于被測介質的傳導率和介電常數兩大特性。如果介電常數低,則傳導率低的液體反射信號較弱,造成信號衰減嚴重。因此,雷達液位計測量液位時一定要考慮發射電磁波信號源的功率強弱。

    2、被測介質的液位波動或泡沫散射會引起信號減弱,因此要提高信號源的功率或加導波管。

    3、被測介質的罐內有障礙物時,會產生虛假信號,影響雷達液位計的正常工作,為此要采用功能強的微處理器進行復雜的信號處理。同時,在安裝時盡量避免罐內的障礙物。

    4、正確安裝雷達液位計,雷達液位計的安裝應盡量使天線發射的電磁波垂直于被測介質的液面,同時要使天線盡可能多接收到液面反射波。

    5、雷達液位計在測量罐頂時,應使液面與天線保持一段距離,這是為了防止被測介質對天線造成腐蝕。同時在測量罐底液位時,發射波可能穿透罐底液面,打到罐底,這樣反射回來的波就是干擾波。如果罐底為凹形或錐形時,當液面低于此點時,雷達液位計也無法測量。所以,在信號處理的問題上,要注意限值的選定。

    6、雷達液位計在不同的工況中應選擇不同形狀的天線。為避免罐壁、罐內干擾物產生干擾,我們建議選用導波管來避免干擾回波。

              雷達液位計維護需知:
    雷達液位計主要由電子元件和天線構成,無可動部件,在使用中的故障極少。使用中偶爾遇到的問題是,貯槽中有些易揮發的有機物會在雷達液位計的喇叭口或天線上結晶,對它們只要定期檢查和清理即可,維護量少。

              在日常維護中,可以用PC機(裝有VEGAVisualOperating軟件)遠程觀察反射波曲線圖,對于后來可能新產生的干擾波,可以利用液位計有識別虛假波的功能,除去這些干擾反射波的影響,保證準確測量。雷達液位計測量原理:雷達液位儀是一種俯視式時間行程測量系統,用于測量從參考點(罐頂處)到介質液位表面的間距。一般雷達液位儀的測量是通過天線發出微波,在被測介質液面產生反射,并被天線接收,通過電子線路轉換后送到微處理機對信號進行處理。雷達波傳導的距離由發射波與反射波的頻率計算,由于雷達波以光速傳播,對于油罐這種相對高度不大的測量對象而言,要求分辨率極高,所以測量反射時間幾乎不可能。解決辦法是改變發射波頻率,測量發射波與反射波的頻率差,計算出雷達波傳輸?shù)木嚯x,這就是雷達液位儀所采用的調頻連續波(FMCW)技術。

              超聲波液位計測量原理超聲波液位計的工作原理是由換能器(探頭)發出高頻超聲波脈沖遇到被測介質表面被反射回來,部分反射回波被同一換能器接收,轉換成電信號。超聲波脈沖以聲波速度傳播,從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示:S=C×T/2由于發射的超聲波脈沖有一定的寬度,使得距離換能器較近的小段區域內的反射波與發射波重迭,無法識別,不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。超聲波物位計特點由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術,超聲波物位計可以應用于各種復雜工況。“虛假回波學習”功能使得儀表在多個虛假回波的工況下,可正確地確認真實回波,獲得準確的測量結果。換能器內置溫度傳感器,可實現測量值的溫度補償。

             超聲波換能器采用較佳聲學匹配之***技術,使其發射功率能更有效地輻射出去,提高信號強度,從而實現準確測量。


以上就是影響雷達液位計測量精度的事項,在使用時一定要注意以上事項,才可以保證雷達液位計的精準度,讓其更好的幫助生產。
