電磁流量計選擇與安裝的要點
電磁流量計是一種新型流量測量儀表，其具有精度高、壓力損失小、反應靈敏等特點，可應用于化工、冶金、造紙、食品、石油、城市供水等領域。如果想要這些特點在使用中都達到預期中的效果，那么在選擇和安裝電磁流量計上就要比較仔細，下面我們就著重來講一下。
一、了解計量需求
應明確的計量需求有以下：測量介質，流量m3/h（zui小、工作點、zui大），介質溫度℃，介質壓力MPa，安裝形式（管道式或插入式）等。
二、選用電磁流量計的首要條件
1、被測介質必須是導電性的液體（即要求被測的流體具有zui低限度的電導率）。
2、被測介質不應含有較多的鐵磁性介質或大量氣泡。
三、應了解電磁流量計的測量原理
其測量原理基于法拉第電磁感應定律，即測量流量時流體流過垂直于流動方向的磁場，導電性流體的流動而感應出一個與平均流速（亦稱體積流量）成正比的電壓，該電壓信號通過二個與流體直接接觸的電極檢出，并通過電纜傳送至放大器，然后再將其轉換成一輸出信號。
四、應了解電磁流量計的主要特點
其主要特點有：
⑴測量管內基本無壓損，不易堵塞，對漿液類測量具有獨特的適應性；
⑵直管段要求低；
⑶低頻矩形波勵磁，不受工頻及現場集散干擾的影響，工作穩定可靠；
⑷變送器軀體可采用全不銹鋼，加裝襯里材料后具有防酸、防堿、防腐蝕能力；
⑸現場顯示型轉換器可采用專用的智能芯片，參數設定方便；
⑹變送器內部可設自校系統，可隨時對變送器常數及出廠校驗值進行自校，便于調試和維修；
⑺測量范圍寬，滿量程流速設定可在0.3m/s—12m/s范圍內；

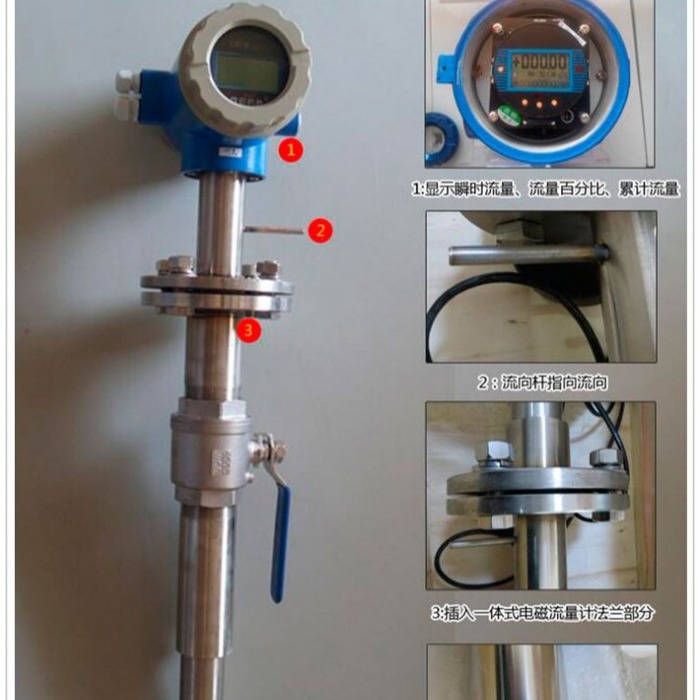

⑻其插入式可在不斷流狀態下進行安裝或拆卸；
⑼使用范圍廣
五、型號的選擇要點
1、首要明確是選擇管道式電磁流量計，或是插入式電磁流量計。
2、一般情況下選擇現場無顯示型電磁流量計，其輸出的4-20mA（或0-10mA）電流信號至控制室的二次儀表上并可顯示流量和總量。
3、若強調便于現場操作時觀察管道內流量，則可選擇現場顯示型電磁流量計。
4、在環境要求或測量精度要求較高時，可選擇安全電壓智能型電磁流量計。
5、在200mm以上大管徑測量流量或不斷流狀態裝拆，可優先選擇插入式或增強插入式電磁流量計。
六、傳感器口徑的選擇要點
1、選擇傳感器的口徑與連接的工藝管道口徑相同，其優點是安裝方便（不需異徑管）；其前提是管內流體的流速須在0.3m/s—10m/s范圍內；其適用狀態為工程前期使用且管內流體流速處于較低狀態。
2、選擇傳感器的口徑與連接的工藝管道口徑不相同，其適用狀態：⑴流速偏低、流量穩定：⑵降低性價比：
七、防護等級的選擇
根據國標GB4208-84，外殼防護等級有：若儀表安裝在地面以下的且經常受水淹的宜選擇潛水型的；若儀表安裝在地表的則宜選擇防噴水型的。
八、上限流量的選擇
1、一般選擇變送器的通徑與連接的配管通徑相同。由于通徑、流速和流量三者存在著嚴格函數關系，選擇時可參閱廠家提供的電磁流量計上限流量表，在對應的通徑下選擇上限流量值。
2、由于工藝配管內流速偏低時而達不到“1”中對應通徑下的zui小上限流量值時，可選擇變送器通徑小于工藝配管的通徑，即在變送器前后加接異徑管。
九、安裝形式的選擇
1、整體式：即將流量計的傳感部分和轉換部分裝于一體，優點是便于安裝。
2、分離式：即將流量計的傳感部分安裝于被測管道上，將轉換部分安裝于便于操作的室內。適用于現場環境差的場合（但其分離長度應小于30m）。
十、接地環的選擇
若連接儀表的管道相對于被測介質是絕緣性的，則需選擇用接地環。
十一、球閥的選擇前提
對于工藝要求管道內流體流量不得停斷的，且要求介質不得溢出的場合，則需要加裝球閥。而對于裝拆流量計時允許斷流（或裝拆作業不影響管道工作）的，則不必加裝球閥而將流量計直接裝在法蘭短管上。
十二、安裝注意要點
1、電極軸線必須保持近似水平。
2、保證測量管在所有時間必須注滿。
3、在管法蘭附近確保留有足夠的螺栓與螺母的安裝空間。
4、在安有流量計的管段要有管線支撐，以減少管線運行振動。
5、流量計附近應避免強電磁場。
6、長管線，應在流量計的下游安裝控制閥和切斷閥。
7、如遇“開口饋入或排放”的狀態，應在管道的低區段安裝儀表。
8、以電極軸線為基準，入口直線管段要大于或等于5倍測量管通徑，出口管道要大于或等于2倍測量管通徑。
十三、流量計的接地要求
傳感器應有良好的單獨接地線（銅芯截面≥16mm2），其接地電阻＜10歐姆；若連接傳感器的管道內涂有絕緣層或是非金屬管道時，則傳感器兩側應設置接地環（接地線銅芯截面≥16mm2）。
十四、電纜和電氣連接注意要點
分離式的連接電纜（信號傳送及勵磁），從減少干擾和節約資金角度則越短越好。一般要兼顧介質的導電率、勵磁電纜的截面、信號電纜的型號（芯、層、屏蔽）三者的限制。
以上就是電磁流量計選型和安裝的十四大要點，要想使用好電磁流量計，就要先了解清楚，讓其特點發揮到預期中的效果，更好的計量。
