溫度補償一體化孔板流量計的參數原理特點介紹

  差壓式流量計是一種歷史悠久、用量很大的流量計。但傳統的差壓流量計需要由節流裝置、引壓管線、差壓變送器、流量積算儀組成一個完整的流量測量系統。對于氣體流量的測量還需要配置壓力變送器、溫度變送器進行溫壓補償。對于大部分用戶來說,選購合適量程的儀表成了麻煩的事情,況且安裝時節流裝置與差壓變送器之間引壓管線為薄弱環節,易產生泄漏、堵塞、凍結及信號失真等故障。隨著流量儀表工業的迅速發展,針對用戶的要求,不少廠家將節流裝置和差壓變送器做成一體,縮短較長的引壓管線,減少故障率,改善動態特性,方便安裝使用,受到用戶的歡迎。孔板流量計是測量流量的差壓發生裝置,配合各種差壓表或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板,噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,廣泛應用于石油、化工、冶金、電力、輕工等部門。

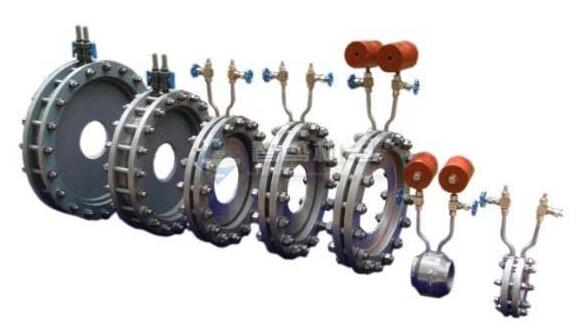

溫度補償一體化孔板流量計的參數原理特點介紹
  溫度補償一體化孔板流量計的參數原理特點介紹:

  充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

  智能節流裝置(孔板流量計)是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的新一代流量計,該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便。

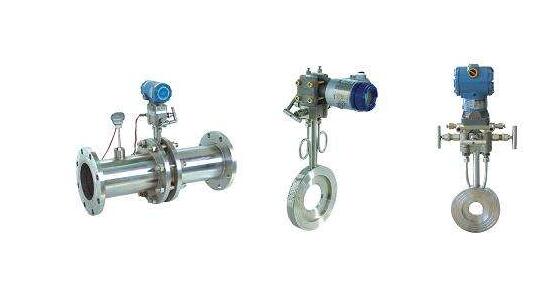

溫度補償一體化孔板流量計的參數原理特點介紹
  溫度補償一體化孔板流量計的特點:

  1 孔板流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。

  2 孔板計算采用國際標準與加工。

  3 孔板流量計應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。

  4 標準型節流裝置無須實流校準,即可投用。

  5 一體型孔板流量計安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。

  補償流量是針對氣體來說的,套用的是理想氣體方程式:

  P1*V1/T1=P2*V2/T2=P3*V3/T3

  同時除以一個時間t(一小時),就得到P1*Q1/T1=P2*Q2/T2=P3*Q3/T3=P4*Q4/T4

  其中

  P1(標準大氣壓)=101.33KPa

  Q1(標況流量) (單位Nm³/H)

  T1(標態溫度)=273℉(華氏溫度=攝氏溫度+273)

  P2(實際壓力)=P1+管道內表壓=實際壓力+101.33KPa  ←P2為壓力變送器測得的值

  Q2(實際流量)(單位Nm³/H)                                       ←Q2即為需要求得的補償流量

  T2(實際溫度)=T1+(實際溫度)=實際溫度+273℉          ←T2為溫度變送器測到的值

  P3(設計壓力)  Q3(此處就稱為設計流量好了)T3設計溫度

  其中,Q3為流量計所指示的流量   P3  T3均為流量計對應的計算書上的設計壓力和溫度

  P4  Q4  T4為任意一種狀態下的參數,即你想知道的在某種溫度某種壓力下的對應流量

  打個比方來說明:

  流量計計算單上的設計溫度為T3=50℃    設計壓力為P3=200KPa(表壓)流量計現場指示的流量為300Nm³/h   現場壓力變送器指示的實際溫度為T2=80℃   現場壓力變送器指示的壓力P2=300KPa

  那么補償流量的計算方法為

  Q2=P3*T2*Q3/(T3*P2)=(200+101.33)*(80+273)*300/[(50+273)*(300+101.33)]=246.16Nm³/h
