山東海化集團有限公司是生產純堿 、溴素 、氯化鈣等多種產品的大型企業集團 。僅純堿生產 , 就配備了五臺 130 噸/小時蒸汽鍋爐進行供汽 ,是一個耗能大戶 。各種規格的蒸 汽(37kgf/cm2、32kgf/cm2、10kgf/cm2、5kgf/cm2)在生產過程中會產生大量冷凝水 , 這些冷凝水是蒸汽在換熱等反應器中與其他介質隔離放熱中產生的 , 沒有 其他 介質 的污染 , 品 質好 , 潛能高 。如果直接返回到鍋爐系統循環使用 , 就能節約大筆處理凈水費用和大量能源 。隨著“節能挖潛”的深入 , 冷凝水的回收利用受到了高度重視 。

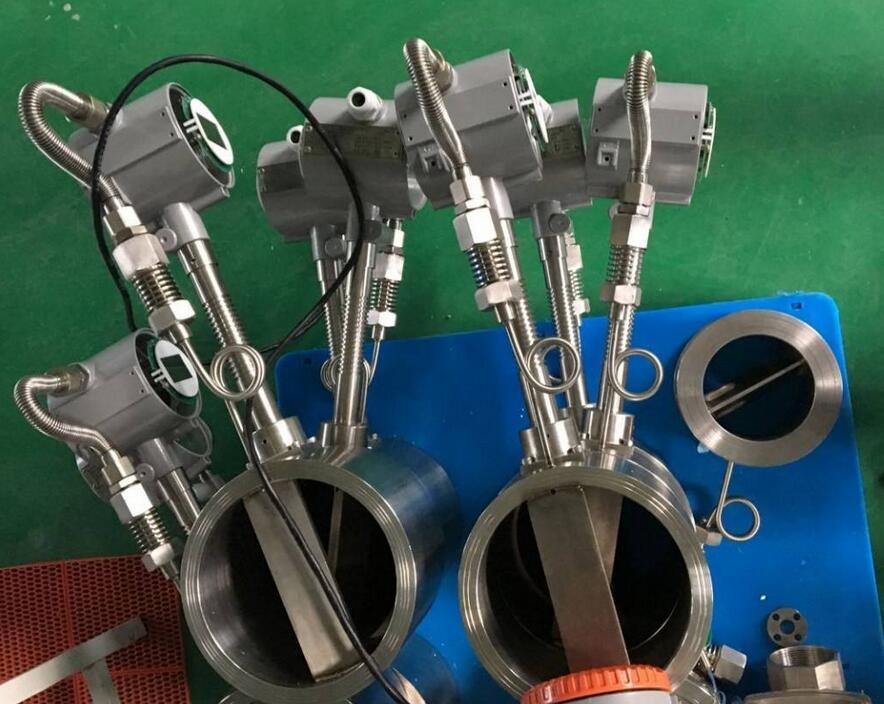

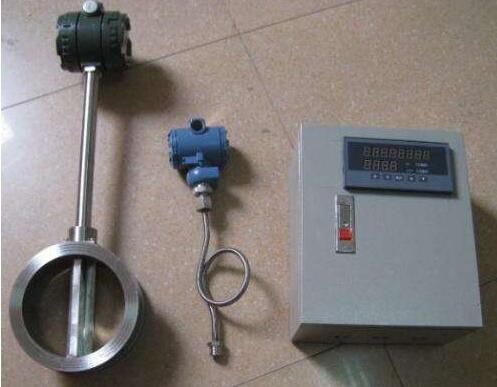

  集團內的各個分廠 、公司為了計量冷凝水的回水量 , 在符合安裝條件的冷凝水管道上都安裝了性能良好的流量計 , 但結果是各個流量計運行很不正常 , 顯示飄忽不定 , 誤差很大 ,顯然不符合安裝時的初衷 。

  為什么會出現上述情況 , 我們進行了認真分析 , 發現原來安裝流量計時的依據不成立 :安裝流量計時認為液態的冷凝水始終充滿管道 ;但事實是帶壓 、有較高溫度的冷凝水和常態的凈水相比是一種特殊狀態的介質 ,時常存在汽液混相現象 , 用測定單相介質的流量計測定這種混合態肯定不能正常工作 。

  那么如何測量冷凝水的流量呢 ?下面就這一問題作一剖析 :高溫蒸汽在帶壓狀態下與被加熱介質進行了熱置換后凝結成了冷凝水 , 但這種狀態極易被破壞 , 容易產生熱汽化現象 。 如何防止冷凝水熱汽化是保證流量計正常運行的關鍵 , 不汽化的條件是保證管道中任何部位的  壓力必須不低于該點飽和溫度所相應的壓力 , 即冷凝水管道進口與安裝流量計之間無汽化狀態 , 其任意兩點的流體流速相等 ,所以 :Ph 1 +P 1 =Ph 2 +Pf+P 2式中 :Ph1———管道進口處壓力 ;Ph 2———流量計處壓力 ;P 1 ———管道進口處?kù)o壓力 ;P f ——— 管道進口到流量計處的管道壓力損失 ;P 2 ———流量計處的靜壓力

  也就是所要安裝處的壓力必須符合 :P 2=P 1+Ph1-Ph2-Pf≥P 飽因此對于冷凝水流量計的安裝應重點考察管道上的管道壓力符合不符合上述要求 , 如果不符合要求可以通過以下措施實現 :

 (1)加裝汽水分離儲液罐 ;(2)增加輸液泵提高管道內的壓力 ;(3)提高出口壓力 ;(4)改變輸送管路行程 ;(5)降低冷凝水的溫度 ;(6)更換輸送管道 。

  在冷凝水計量中 , 對單相流量計安裝位置 , 越靠近冷凝水產生點越容易滿足冷凝水純液態的計量要求 。
