城市燃氣計量表具選型研究

目前,城市燃氣行業采用的計量表具主要為膜式燃氣表、羅茨流量計、渦輪流量計和超聲波流量計。 燃氣計量表具選型時需要考慮流體特性、表具性能、安裝條件、經濟因素等多方面的因素。

1.流體特性

主要指燃氣的壓力、溫度、密度、黏度、壓縮性等。由于氣體的壓縮和膨脹特性,氣體在標準狀況(以下簡稱標況)與工作狀況(以下簡稱工況)下特性不同,所以燃氣計量表具選型時,需將設備的用氣量換算成標況下的氣量(即貿易結算的體積),再根據標況氣量進行選型。 由氣體體積換算的氣體方程式可知,壓力每增加1kPa 對流量影響約為1% 溫度每變化3℃,對流量的影響大約為1% 因此,燃氣計量表具配帶溫度、壓力補償的體積積算儀是非常必要的。

2.表具性能

包括表具的準確度等級、重復性、線性度、量程比、壓力損失、始動流量、輸出信號及響應時間等。 其中***主要的選型參數是量程和始動流量。

用氣設備燃燒狀態通常分大火、小火兩類,小火用氣量一般為大火用氣量的1/41/2之間, 即燃氣設備的用氣負荷存在波動。 該波動因素會導致計量表具受干擾而影響計量準確度等級,因此,計量表具選型時要兼顧流量上限和下限。 只有計量表具的始動流量小于設備***小用氣量,才能保證小流量的計量準確度等級。 但燃氣計量表具,尤其是有轉動部件的計量表具,經常處于下限流量工作,也很難保證計量準確度等級。 用氣設備的***大流量宜選在燃氣計量表具***大流量量程Qmax60%80%之間,這樣可避免用氣設備在故障或者特殊情況時產生瞬時大氣量而損壞計量表具。 因此,選型時,應使計量表具主要運行在***大量程的20%80%之間,避免長時間在20%以下或80%以上運行。

如果僅對1臺用氣設備進行計量時, 根據用氣設備的參數選擇計量表具的量程。 如果對多臺用氣設備進行計量時, 需對設備的同時使用情況進行研究,從而得出用氣設備組的***小、***大用氣量。 考慮到設備檢修或者因工藝要求停用設備而出現僅運行單臺設備的情況,故通常將單臺設備的實際***小用氣量作為選擇計量表具的***小流量,采用用氣設備組總負荷乘以同時工作系數作為選擇計量表具的***大瞬時流量。

一般,用氣設備越多,同時工作系數越小,同時工作系數具體數值應根據實際使用情況確定。 此外,如果單臺計量表具的量程范圍不能滿足多臺用氣設備的測量要求,應考慮分組配置計量表具,或對特殊燃氣設備單獨配置計量表具。

3.安裝條件

燃氣流向、管道走向、上下游直管道、管徑、空間位置及管件等,這些都會影響燃氣計量表具的準確運行、維護保養和使用壽命。



1)燃氣流向



大部分計量表具只能在一個流動方向工作,反向流動則會損壞儀表。 使用時還應注意在誤操作條件下是否可能產生反向流動,必要時應安裝止回閥以保護表具。

2)管道走向

計量表具安裝有水平安裝和垂直安裝兩種,不同的方式在測量性能上也會有差別,一般制造商會在安裝說明中明確表具的安裝方向。

3上下游直管道

計量表具或多或少會受進口介質流動狀況的影響,以確保計量準確度等級保持有良好的介質流態 (即無旋渦、無流速分布畸變)。要注意的是,計量表具廠家提供的說明書中規定的直管段長度都是在比較理想化的條件下提出的,因此,實際選型時要請設計院在設計時明確上、 下游工藝管線的布置,減小對計量造成的影響。

4)維檢修空間

維檢修空間時常被忽視,然而計量表具, 尤其是氣體流量計屬精密儀表,需要定時校驗及檢修,選型時也要結合安裝場所實際情況考慮維檢修空間需求。

4.經濟因素

計量表具的成本僅考慮采購費用是不全面的應了解安裝調試費、維護和定期流量校驗(檢定)費、運行費和備用件費等其他費用。

1)安裝費用

正確安裝可能還要額外布置管道或要配旁通管作定期維護。 安裝費還應包括運行所需截止閥、過濾器等輔助件的費用。

2)運行費

流量儀表的運行費主要是工作時的能量消耗,包括電動儀表內部電力消耗或測量過程中推動流體通過儀表所消耗的能量亦即克服儀表因測量產生壓力損失的泵送能耗費。 這是一個隱蔽性費用,往往被忽視。

3)檢定(校驗)費用

用于儲運交接和商貿核算的流量計, 定期校驗(檢定)是必須的,要考慮校驗的方法和地點以及帶來的檢驗費用

4維護費和備用件費

維護費用為儀表投入使用后保持測量系統正常工作所需費用主要包括維護勞務和備用件費,備用件費用通常隨著儀表性能提高的程度而增加。 選購儀表時要考慮備用件價格和購置的可能性從國外進口儀表的備用件價格與整臺儀表的功能價格相比要貴很多,這一點要特別考慮。

5性能價格比和技術服務

目前來看,國產流量計整體性能較差、技術上有待完善提高而進口流量計性能較好但價格昂貴,還有一點要注意的是結構功能越復雜可靠程度就越低。因此從實際需要出發選擇***優性能價格比的儀表才是正確的原則

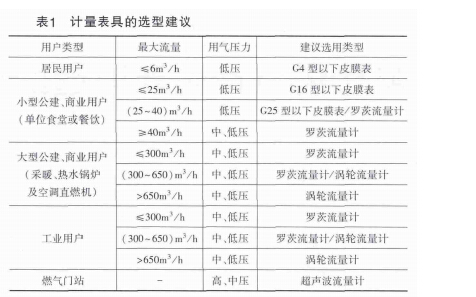

根據上述分析針對不同終端用戶提出計量表的選型建議如表1所示。
