產品概述：

 RZ-UQX型纜式浮球液位開關是采用高密封性能浮動開關。該產品適用于控制液泵工作，調節液位，也可裝于潛水泵對電動機進行控制和保護。高密封性能是采用聚丙烯注射來保證。

RZ-UQX型纜式浮球液位開關是一個能夠調節桶，槽或井中液位的開關。它可自動調節，易于操作，便于安裝，安全可靠，免予維修，無毒環保。它對污水有抵抗作用，廣泛應用于家庭，廠礦等的水池，油，酸和堿的池，桶，槽，灌等的容器中。

RZ-UQX纜式浮球液位開關，是利用重力與浮力的原理設計而成，結構簡單而合理。主要包括浮漂體、設置在浮漂體內的大容量微型開關和能將開關處于通、斷狀態的驅動機構，以及與開關相連的三芯電纜。



主要技術指標

1、工作電壓：250V。

2、工作電流：8A。

3、工作溫度：0～80℃。

4、電壽命：1×100000次。

5、機械壽命：5×100000次。


安裝說明

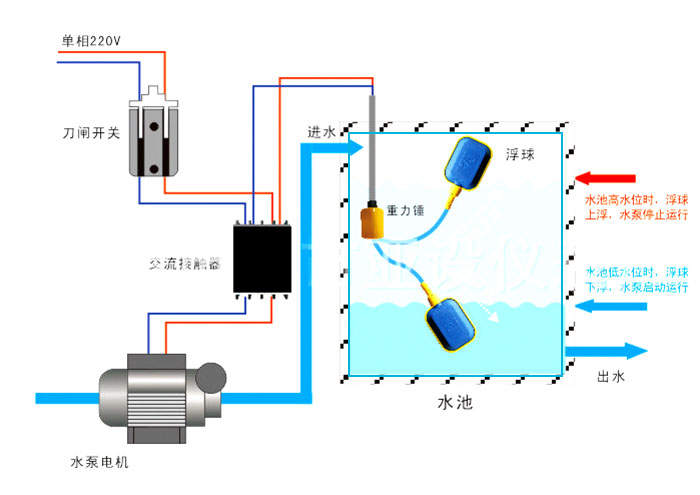

供水系統

使用“黑色”和“藍色”的電線：

浮球在下水位時，接點是接通的狀態

浮球在上水位時，接點是不通的狀態


排水系統

使用“黑色”和“褐色”的電線：

浮球在上水位時，接點是接通的狀態

浮球在下水位時，接點是不通的狀態

重錘的裝置法

1、將RZ-UQX型纜式浮球液位開關的電線從重錘的中心下凹圓孔處穿入后，輕輕推動重錘，使嵌在圓孔上方的塑膠環因電線頭之推力而脫落。(如果有必要的話，也可用螺絲起子把此一塑膠環拆下)，再將這個脫落的塑膠環套在電纜上你所想因定重錘以設定水位之置。

2、輕輕地推動重錘拉出電纜，直到重錘中心扣住塑膠環。重錘只要輕扣在塑膠環中即不會滑落，此塑膠環如有損壞或遺失，可用同輕裸銅線扣入電纜代替。

重錘為要求才附之配件請將電纜直接拉到控制箱，盡量避免使用中間接頭，若不得已而有接頭時，絕不可將電纜線接頭浸入水中。
