液態肥扭力靶式流量計的研制及試驗研究

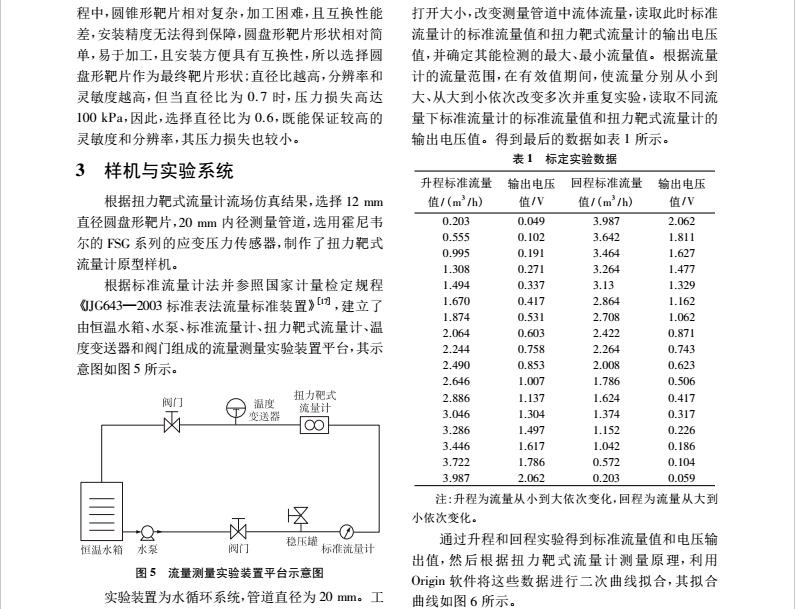

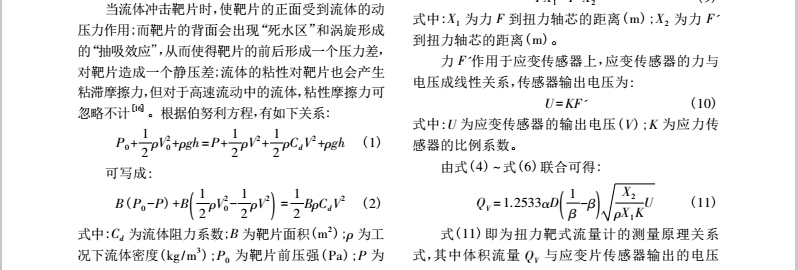

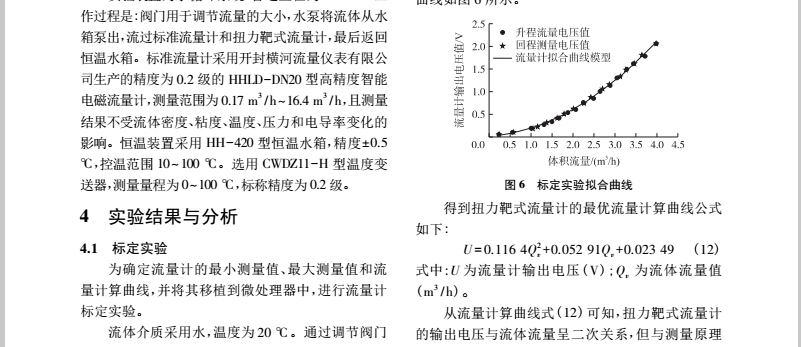

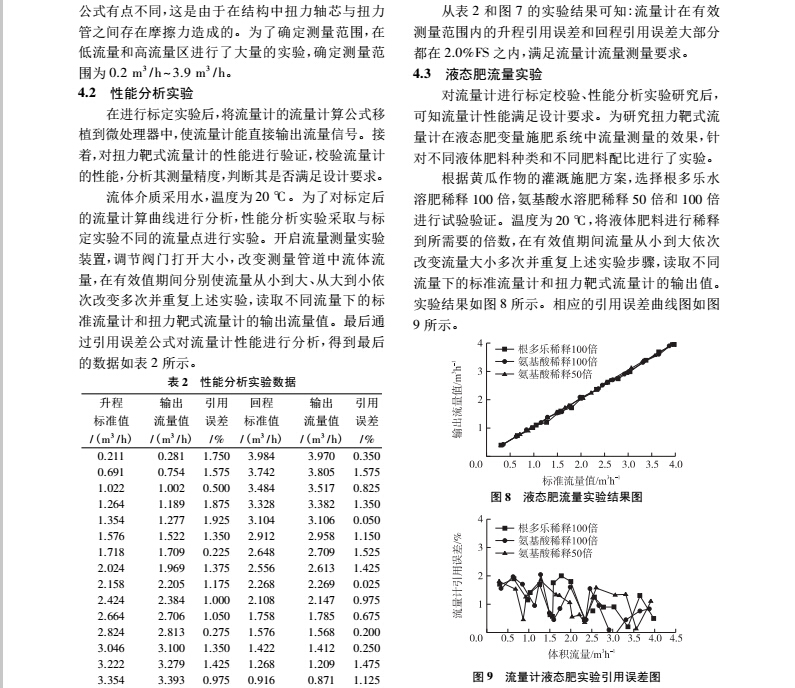

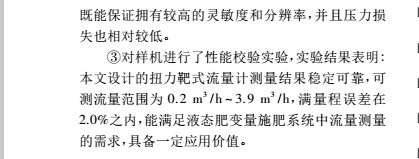

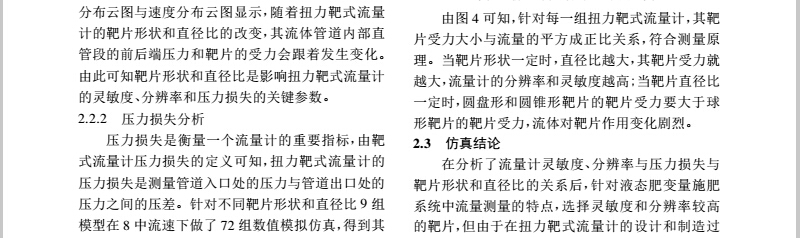

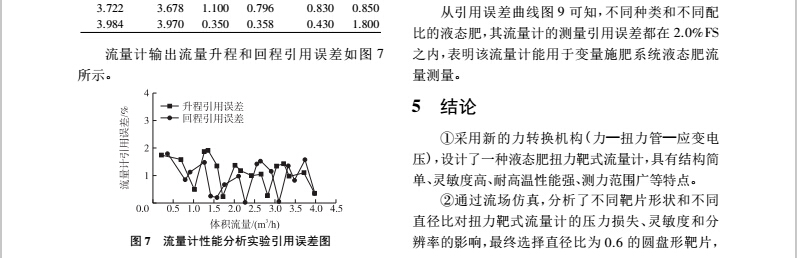

為了實時檢測液態肥變量施肥系統中排肥口的流量,研制了一種液態肥扭力靶式流量計。采用力–扭力管–應變電壓的轉換方式設計了流量計結構,建立了流量與應變電壓的數學模型;采用FLUENT軟件分析了不同靶片形狀和不同直徑比對扭力靶式流量計性能的影響;制作樣機并對扭力靶式流量計的性能進行了校驗實驗。實驗結果表明,該扭力靶式流量計測量結果穩定可靠,可測流量范圍為0.2 m3/h~3.9 m3/h,誤差小于2.0%FS。滿足液態肥變量施肥系統中流量測量的要求。
