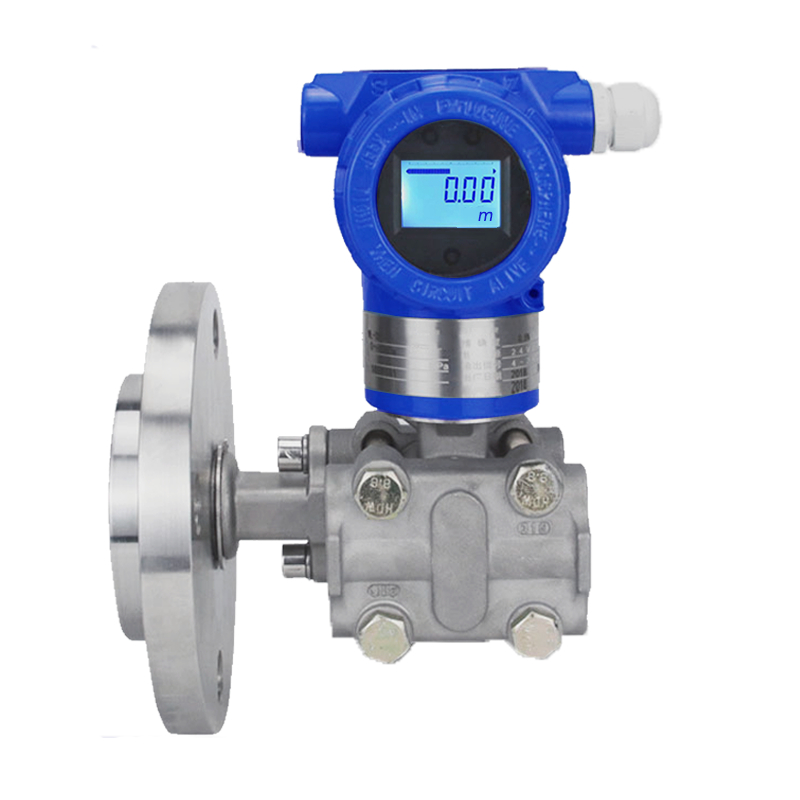

單/雙法蘭液位計
- 工作原理
- 產品特點
- 技術參數
單雙法蘭式差壓變送器由差壓變送器、毛細管和帶密封隔膜的法蘭組成。密封隔膜的作用是防止管道中的介質直接進入差壓變送器，它與變送器之間是靠注滿液體(一般采用硅油)的毛細管連接起來的，當膜片受壓后產生微小變形，變形位移或頻率通過毛細管的液體傳遞給變送器，由變送器處理后轉換成輸出信號。
被測介質的兩種壓力通入高、低兩壓力室，作用在6元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
模擬性特點
1、精度高;
2、量程、零點外部連續可調
3、穩定性能好;
4、二線制;
5、阻尼可調、耐高壓;
6、固體傳感器設計;
7、無機械可動部件、維修量少;
8、全系列統一結構、互換性強;
9、接觸介質的膜片材料可選;
10、單邊抗高壓強;
11、低壓澆鑄鋁合金殼體。
智能型特點
1、超級的測量性能，用于壓力、差壓、液位、流量測量;
2、精度:±0.075%FS
3、全性能:±0.25%FS;
4、穩定性:0.25%/年;
5、量程比:100:1;
6、測量速率:0.2s;
7、過程連接與其它產品兼容，實現低誤差測量;
8、標準4-20mA，帶有基于HART協議的數字信號，遠程操控;
9、支持向現場總線與基于現場控制的技術的升級。
測量性能：用于壓力、差壓、液位測量
精度：±0.075%FS
全性能：±0.25%FS
穩定性：0.25%/年
量程比：100:1
測量速率：0.2s
過程連接與其它產品兼容：實現低誤差測量
輸出電壓：標準4-20mA，帶有基于 HART 協議的數字信號
