隨著現代技術的發展，機電一體化在石油化工等領域的應用越來越廣泛。渦輪流量計是機電一體化的典型代表，它具有體積小、誤差小、操作簡單、顯示直觀、維護方便等優點，便于信號的長距離傳輸，實現集中管理。渦輪流量計的顯示面板具有運算、存貯和顯示的功能，輸人必要的參數是確保計量準確的前提。顯示面板在出廠時一般都是經過校驗的，而且與相應的流量計相配套，不同的流量計含有不同的校驗系數。一旦更換了流量計的配件，其校驗系數也相應改變，為確保其性，參數必須進行相應的設置。
    Halliburton MC- 顯示面板的內部電路含有跳線開關，分別控制面板上的三種功能鍵是處于操作狀態，還是處于非操作狀態。這三種功能鍵分別是:CALIBRATE(校驗)、RESET(復位)、RATE MULTIPLI-ER及DNISOR(乘數及除數輸人)。輸人的參數包括除數(divisor)和乘數(rate multiplier)。除數用于計算累積量，乘數用于計算流量。累計量和流量分別在不同的顯示屏上顯示。
      1.計算香數：
    (1)除數計算    除數二FC x CON    FC-meter factor流量計系數(pulses/gallon)    CON-conversion factor單位換算系數(gallon/unitvolume)    除數單位為:pulses/unit volumeo    流量計的校驗系數由廠家提供，在購買備件或總成時都帶有該系數，單位:pulses/gallon。單位換算系數取決于所選累計量的單位，如:累計量的單位取桶(BBL)時，單位換算系數為42 GALJBBL;若累計量的單位取方(襯)時，單位換算系數為264. 17GAL/m3 0    計算出的數值四舍五人取整數，若大于32767,輸人時取其1/10,1/100，那么相應的小數的位數取0.0,0.00。若小于32767，輸人時無須小數點。
    (2)乘數計算    乘數二TC/(FC x CON)    TC-time conversion時間換算系數(Second/Unittime )    時間單位以小時計算時，T'C = 3600second/day;以天計算時，時間換算系數TC = 86400 Seconds/day。
      2.數據輸入：
    (1)確認儀表面板的功能鍵處于可操作狀態，電路板上的跳線開關置于如下位置:    ONC-disabled(one number calibration)〔disabled表示雙數據校驗，enabled表示單數據校驗]    RST-disabled(front panel reset)    CAIrenabled(calibration mode)
    (2)除數(divisor)輸人:    輸人的除數顯示在累計顯示屏上(total  dis-play)，數字的輸人順序自右向左。
    ①同時按Access和Enter/Step鍵，累計顯示屏(total display)和流量顯示屏(rate display)均清零，顯示屏***右端顯示為“0"0。
    ②重復按Increment鍵使顯示屏的***右端位數等于除數(divisor)的個位數，每按一次Increment鍵，數字將由0一9依次增加。
    ③按Enter/Step鍵，顯示屏的第二位數為‘`0"0 。
    ④反復按Increment鍵使顯示屏的第二位數為除數(divisor)的十位數。
    ⑤依次類推，止到除數全部輸完。
    ⑥除數的位數為五位數，若輸人除數(divisor)的位數小于5位，則在數據左端輸"0”補夠五位數，***后按Enter/Step〕鍵，顯示屏出現“L"時即提示輸人小數點。
    ⑦按Dec . Point鍵輸人小數點，按次出現一個小數點。重復按該鍵，小數點依次左移，至整數。
    ⑧按Enter/Step鍵，完成操作。
    若無須輸人小數點，完成第⑥步，顯示屏出現“L’’時再次按Enter/Step鍵，即跳過第⑦步完成操作。
    若電路板的跳線開關ONC置于enabled位置，到此參數輸人就完成了。
    若電路板的跳線開關ONC置于disabled位置，接下來即可進行乘數的輸人步驟。
    說明:除數在計算時都四舍五人取整數，輸入的除數不能大于32767，若大于該數則取其1/10,1/100或1/1000。相應的小數點的位數表示顯示量是實際量的1/10,1/100,1/1000。因此顯示屏提示輸人的小數點不是除數本身的小數點。
    (3)乘數(rate multiplier)輸人    完成上述除數的輸人步驟，流量顯示屏(ratedisplay)仍顯示為“0"。輸人的乘數將顯示在流量顯示屏上。操作步驟與除數輸人相同。
    乘數(rate multiplier)的輸人，必須在除數(divi-。)輸人完成后進行。輸人的乘數的位數為五位，不足五位的前端加“0'’補夠五位數。小數點是乘數本身的小數點。乘數的***小值不能小于0.001，為使流量的數值不至于超出顯示的范圍，可以選擇不同的單位(見表1)。有時需要在面板上用標簽標出如BPD x 10或其它類似的標記。

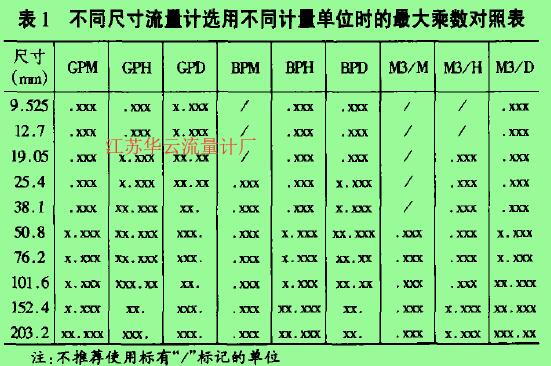

表1不同尺寸流，計選用不同計.單位時的***大乘數對照表

    參數輸人基本完成后，顯示面板即可投人使用。為防止參數的改變或丟失，參數輸人完畢應將電路板上的跳線開關置于非操作狀態。
