渦輪流量計的分類方式有很多，包括按傳感器結構分類、按被測介質分類、按信號檢測方式分類、按流動方向分類、按傳感器與管道連接方式分類等。這里主要介紹其中兩種分類方式：

1、按傳感器的結構分類：
1)軸向型(普通型) ：   渦輪與管道是同軸的，適用范圍較廣，是主導產品。
2)切向型:    渦輪與管道的軸心是互相垂直的，流體流向葉片時，與葉片平面的夾角簡稱沖角，切向型的沖角在90“左右，適用于小口徑微流量產品。
3)機械型:    機械性的渦輪的轉動帶動機械計數器，將總量計數，機械型檢測的測量精度略比電信號檢測的低一些。機械型的傳感器和顯示器件是在一起的，小巧便捷廣。

2、按信號檢測方式分類：
    1)感應式：傳感器渦輪中嵌有永磁材料，當渦輪旋轉式磁場交替接近或遠離攢干起殼體外的檢測線圈，線圈里的感應電動勢發生變化，此周期變化的頻率脈沖信號經放大輸出。
    2)變磁阻式：渦輪葉片或輪箍由導磁材料制成，傳感器殼體外檢測線圈中裝有永磁材料，當渦輪旋轉時，導磁葉片周期性地切割線圈內永磁材料形成的磁路，磁通量同時周期性變化，線圈的等效阻抗亦隨著變化，在放大電路中產生連續的脈沖波。
    3)光電式： 渦輪葉片或渦輪驅動的元件隨著渦輪旋轉，周期性的折斷光束，產生光脈    沖信號轉換成電脈沖信號。此外，還有光纖傳輸方式，它可有效地提高抗干擾能力。

渦輪流量計的工作原理：
  下面通過圖2. 3來描述其工作原理:

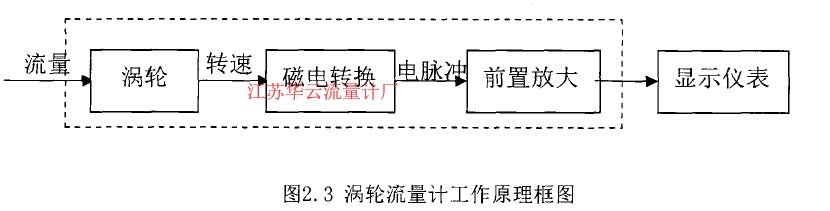

圖2. 3禍輪流量計工作原理框圖
  經過渦輪流量傳感器的流體通過導流器沖擊渦輪葉片時，流體與渦輪的葉片形成一個沖角e，流體推動渦輪使其轉動(即轉動力矩);渦輪轉動時，同時也在克服各種阻力(即機械摩擦阻力矩和流動阻力矩)，渦輪轉速與流體流量有函數關系。在渦輪轉動時，葉片無論是接近管壁外地磁感應線圈還是遠離，這樣感應線圈磁回路的磁阻導致磁通也在做周期性的改變，磁通改變感應電流，磁電流是正比例于流量的脈沖信號。此脈沖信號經信號檢測放大器放大整形后送至顯示儀表(或計算機)顯示流體流量或總量。因此，流體的流量與傳感器的輸出信號成正比例關系的，即可計算出結果。
  在流量與粘度都符合要求的情況下，渦輪流量計輸出的f與流經渦輪的流體體積流量qv，的關系如下式。即:

  式中:K為渦輪流量計的儀表系數(1/L或1/m³)。儀表系數K受到渦輪流量計構成、被測流體的物性等因素的影響。結果得出，K值與被測流體的流態也有很大關系，唯有充分湍流態K值才近似于常數(即流速與流量成正比例);反之，被測流體為層流狀態K值也受到流體的物性(粘性)等影響。在非線性范圍內，K值的復現性也是比較好的。所以K值與輸出的頻率成線性關系，考慮到流體的物性(粘性等)需要矯正一下，就可以應道線性區域內。

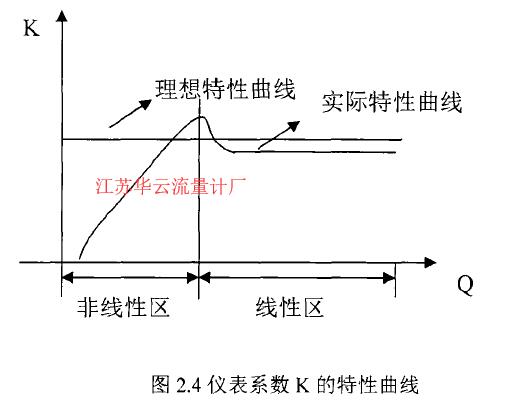

圖2.4儀表系數K的特性曲線
    通過測量流體流動的速率，得出一種測量方法。速度式流量計對管道和管道內很多限制，為了滿足穩定的速度分布的要求，流體流至流量計前須流經一段直管。
    分析軸向渦輪工作原理時通常是根據兩種理論作為基礎。一種是根據動量守恒的原理通過渦輪手里過程進行分析，另一種是根據飛行動力學的副翼理論進行分析的。種理論的好處是它較直觀的描述基本工作過程，常用于對影響因素的定性分析，需要配合實驗數據求得他們之間的關系;而第二種方法通過副翼理論分析，使得其分析更充分和全面，但計算過程較復雜，需要處理大量的數據。以下討論使用動量交換方法作為軸向渦輪流量計分析的基本概念。
