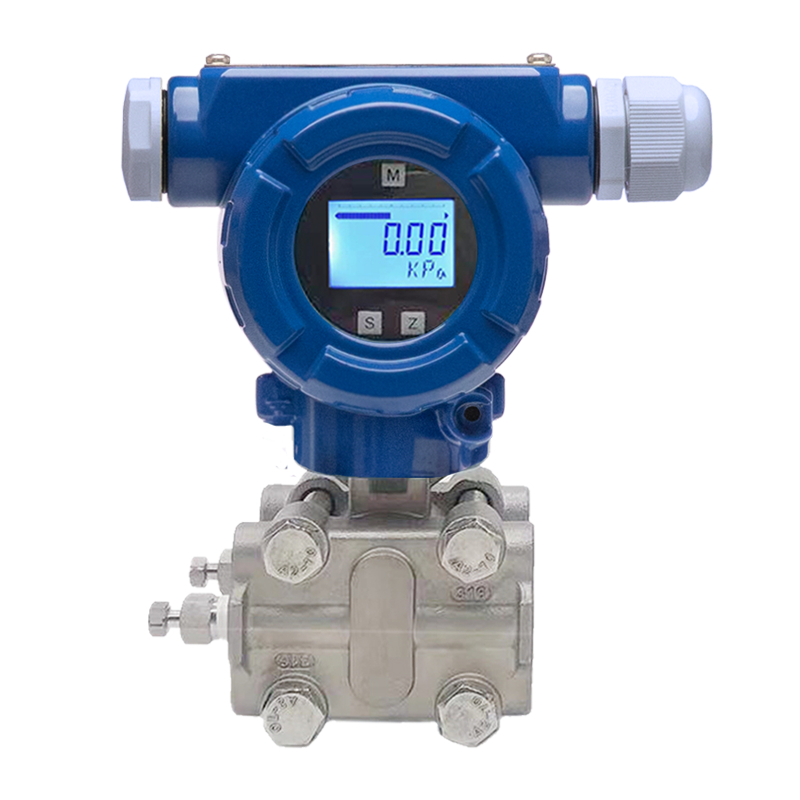

被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。
當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。
A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。
智能電子部件僅由一塊組成。
量程比15：1或10：1。
0-0.6－0-42000KPa。
就地按鍵調整量程和零點。
可更新現存的TY-1151(包括1151)各種模擬式變送器為智能儀表。
符合HART協議，可用HART通訊器268、275與本智能表進行雙向通訊而不中斷輸出信號。
在采用HART協議的分散控制系統中同主機進行雙向通訊。
具有自診斷和遠傳診斷功能。
帶有EEPROM，不怕斷電丟失數據。
性能參數
測量介質：氣體、蒸汽、液體
精度：±0.075%、±0.1%、±0.2%（包括從零點開始的線性、回差和重復性）
穩定性：±0.1%/3年
電源：10～36V DC（推薦24V DC）
調量程的參考精度：若 TD>10 (TD= 大量程 / 調節量程 ) 則為：±(0.075×TD)%
環境溫度：-40℃ ~85℃
測量介質溫度：-40℃~120℃
貯藏溫度：-40℃ ~85℃
顯示：LCD、OLED
顯示器顯示模塊溫度：-20℃~70℃（LCD）、-40℃~80℃（OLED）
物理參數
測量膜片：316L 、鉭、哈氏合金C、蒙乃爾
過程連接：不銹鋼304、316L
螺母及螺栓：碳鋼鍍鋅、不銹鋼
填充液：硅油、氟油等
密封圈：丁腈橡膠、氟橡膠、聚四氟乙烯
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠
銘牌：不銹鋼304
重量：2.8kg（無：安裝支架、過程連接）
外殼防護等級：IP67
防爆等級：Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga
電源及負載條件
電源電壓：24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA
大電源電壓：36V DC
小電源電壓：10V DC
數字通訊負載范圍：250～600Ω
功能參數
量程限制：在量程的上下限范圍內，可以任意設置，只要標定量程≥設置量程。建議選擇量程比盡可能低的量程，以優化性能。
安裝位置影響：安裝位置的變化，會發生零位影響，可以通過調零校正，無量程影響。
輸出：兩線制4-20mA，符合NAMIR NE43規范，疊加數字信號（Hart協議）
輸出信號極限：Imin（小）:3.9mA Imax（大）=21.0mA
報警電流：低報模式（小）：3.9mA 高報模式（大）：21mA （用戶可預設定）
報警電流默認設置：高報模式
故障警告：如果傳感器或電路出現故障，自動診斷功能自動輸出22.0mA
響應時間：放大器部件阻尼常數0.1s；傳感器時間常數0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0～100s
預熱時間：＜15s
