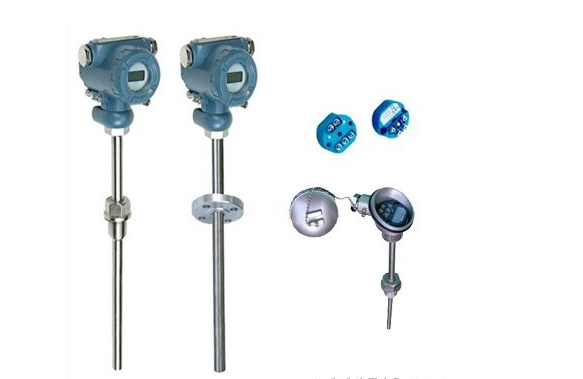

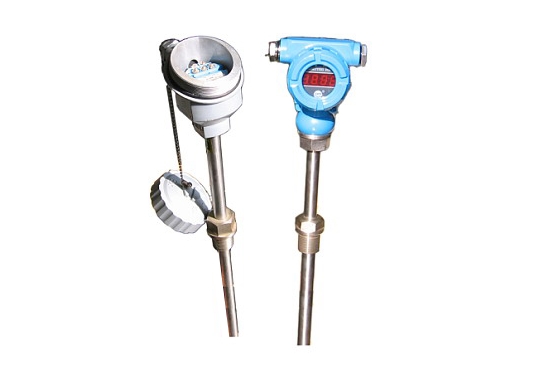

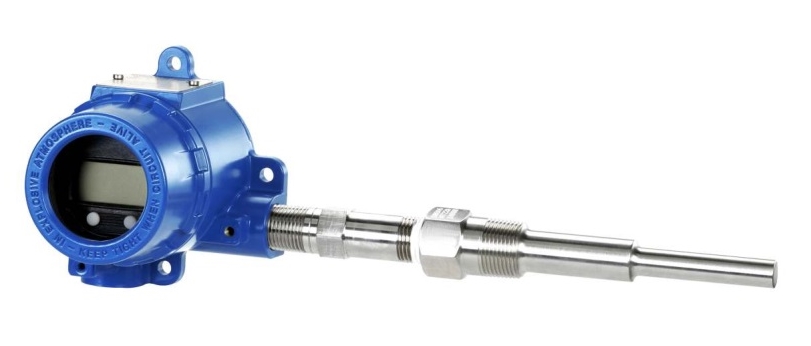

一體化溫度變送器
HY-SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
| 價格 | ¥ 180.00 | ¥ 620.00 | ¥ 580.00 |
| 起批量 | 1~2000臺 |
規格型號：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | HW-SBW |
| 類型 | 一體化溫度變送器 | 測量范圍 | -200~1200（℃） | 測量精度 | 0.2（℃） |
| 輸出信號 | 4~20mA | 工作電壓 | 24（V） | 是否跨境出口貨源 | 否 |
| 分度號 | K | 結構型式 | 可定制 | 裝箱數 | 1 |
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： EXdIIBT4、EXdIIBT6 、EXdIICT6。
防護等級： IP54
●技術指標
| 類 別 | SK-SBW 模塊式溫變 | SK-SBW 一體化溫變 |
| 準 確 度 | 0.2%F.S 0.5%F.S | |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
| 輸 出 | 二線制 4-20mA DC | |
| 使用溫度 | -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） | |
| 溫度影響 | ≤0.05%/ ℃ | |
| 濕 度 | 5-95%RH | |
| 現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 | 無 | 數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 | < 600 Ω （額定負載 250 Ω ） | |
| 外形尺寸 | 44×18 | 70 ×100（中繼器） |
●選型方法
|
型號 |
類別 |
感溫元件 |
現場顯示 |
安裝固定 |
接線盒 |
保護管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
|
SK-SBW |
|
|
|
|
|
|
|
|
|
一體化溫度變送器 |
|
|
R |
|
|
|
|
|
|
|
|
熱電偶 |
|
Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
|
|
P |
|
|
|
|
|
|
|
熱電偶分度號：S |
|
|
R |
|
|
|
|
|
|
|
熱電偶分度號：B |
||
|
M |
|
|
|
|
|
|
|
熱電偶分度號：N |
||
|
N |
|
|
|
|
|
|
|
熱電偶分度號：K |
||
|
E |
|
|
|
|
|
|
|
熱電偶分度號：E |
||
|
F |
|
|
|
|
|
|
|
熱電偶分度號：J |
||
|
C |
|
|
|
|
|
|
|
熱電偶分度號：T |
||
|
P |
|
|
|
|
|
|
|
熱電阻-Pt100 |
||
|
C |
|
|
|
|
|
|
|
熱電阻-Cu50 |
||
|
|
|
|
|
|
|
|
|
空白為不帶現場顯示 |
||
|
Y |
|
|
|
|
|
|
數碼管（液晶）顯示 |
|||
|
H |
|
|
|
|
|
|
帶HART協議（液晶） |
|||
|
|
1 |
|
|
|
|
|
無固定裝置 |
|||
|
2 |
|
|
|
|
|
固定螺紋 |
||||
|
3 |
|
|
|
|
|
活動法蘭 |
||||
|
4 |
|
|
|
|
|
固定法蘭 |
||||
|
5 |
|
|
|
|
|
活絡管接頭式 |
||||
|
6 |
|
|
|
|
|
固定螺紋錐形式 |
||||
|
7 |
|
|
|
|
|
直形管接頭式 |
||||
|
8 |
|
|
|
|
|
固定螺紋管接頭式 |
||||
|
9 |
|
|
|
|
|
活動螺紋管接頭式 |
||||
|
|
2 |
|
|
|
|
防噴式 |
||||
|
3 |
|
|
|
|
防水式 |
|||||
|
4 |
|
|
|
|
防爆式 |
|||||
|
|
0 |
|
|
|
Ф16 |
|||||
|
1 |
|
|
|
Ф12 |
||||||
|
2 |
|
|
|
Ф16高鋁質管 |
||||||
|
3 |
|
|
|
Ф20高鋁質管 |
||||||
|
|
B |
|
|
隔爆 |
||||||
|
|
無 |
|
普通元件 |
|||||||
|
K |
|
鎧裝元件 |
||||||||
|
|
F |
防腐型材質:316 |
||||||||
|
F4 |
防腐型:不銹鋼襯四氟 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
SK-SBW |
R |
N |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
1、采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
2、現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的
補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
3、熱電偶變送器具有冷端溫度自動補償功能；
4、精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
5、適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和
儀表盤上使用；
6、智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程
進行遠程信息管理、組態、變量監測、校準和維護功能；
7、智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變
化、輸出電流和百分比例；
主要技術參數:
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100三線制、四線制。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VZR供電）；極限負載電阻R（max）=50Vmin-12,例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、環境影響系數：δ≤0.05%/℃。
|
類 別
|
材 質
|
分 度 號
|
測 量 范 圍
|
|
熱
電
偶
|
鎳鉻-康銅
|
E
|
0-1000℃范圍內任選
|
|
鎳鉻-鎳硅
|
K
|
0-1300℃范圍內任選
|
|
|
鉑銠10-鉑
|
S
|
0-1600℃范圍內任選
|
|
|
鉑銠30-鉑銠6
|
B
|
0-1800℃范圍內任選
|
|
|
銅-康銅
|
T
|
0-400℃范圍內任選
|
|
|
鐵-康銅
|
J
|
0-1200℃范圍內任選
|
|
|
熱
電
阻
|
銅熱電阻
|
Cu50
|
-50-+150℃范圍內任選
|
|
銅熱電阻
|
Cu100
|
-50-+15℃范圍內任選
|
|
|
鉑熱電阻
|
Pt100
|
-200-+600℃范圍內任選
|
