渦輪流量計

 應用場合
渦輪流量計是一種精密流量測量儀表,測量無雜質、無腐蝕液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域。
渦輪流量計 工作原理
當被測液體流過傳感器時,在流體作用下,葉輪受力旋轉,其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值,檢測線圈中的磁通隨之發生周期性變化,產生頻率與葉片旋轉頻率相同的感應電動勢,經放大后,進行轉換和處理。
渦輪流量計 產品結構

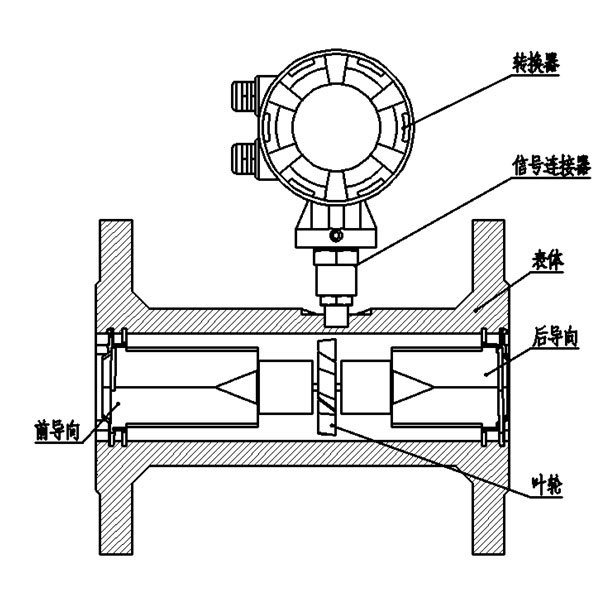

渦輪流量計的基本結構如圖1-1所示,它主要由表體、前導向架、后導向架、葉輪、信號連接器和轉換器等組成。

渦輪流量計

渦輪流量計 技術參數

被測介質

無雜質、低粘度、無強烈腐蝕性液體

執行標準

渦輪流量傳感器(JB/T9246-1999)

檢定規程

渦輪流量計(JJG1037-2008)

儀表口徑及連接方式

法蘭連接型

DN15-DN200

螺紋連接型

DN4-DN50

夾裝連接型

DN4-DN200

卡裝連接型

DN4-DN80

法蘭標準

常規標準

GB/T 9113-2000

其他標準

國際管法蘭

如:德標DIN、美標ANSI、日標JIS

國內管法蘭

如:化工部標準、機械部標準

螺紋規格

常規規格

英制管螺紋(外螺紋)

其他規格

內螺紋、球面螺紋、NPT螺紋等

檢定條件

檢定裝置

標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置

環境條件

環境溫度

相對濕度

使用條件

介質溫度

T1:-20℃~+80℃ (一般型,標配)

T2:-20℃~+120℃ (高溫型,訂制)

T3:-20℃~+150℃ (高溫型,訂制)

環境溫度

-20℃~+60℃

相對濕度

5%~90%

大氣壓力

86Kpa~106Kpa

檢定條件

檢定裝置

標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置

渦輪流量計 流量范圍

儀表口徑(mm)

常規流量范圍(m3/h)

擴展流量范圍(m3/h)

始動流量(m3/h)

***大壓損(kPa)

4

0.04~0.25

0.04~0.4

0.02

120

6

0.1~0.6

0.06~0.6

0.05

80

10

0.2~1.2

0.15~1.5

0.07

50

15

0.6~3.6

0.5~5

0.35

35

20

0.8~8

0.45~9

0.3

35

25

1~10

0.5~10

0.4

35

32

1.5~15

0.8~15

0.6

35

40

2~20

1~20

0.6

35

50

4~40

2~40

1

35

65

7~70

5~70

4

25

80

10~100

7~100

5

25

100

20~200

10~200

8

25

125

25~250

13~250

10

25

150

30~300

15~300

12

25

200

80~800

40~800

20

25

渦輪流量計 儀表分類

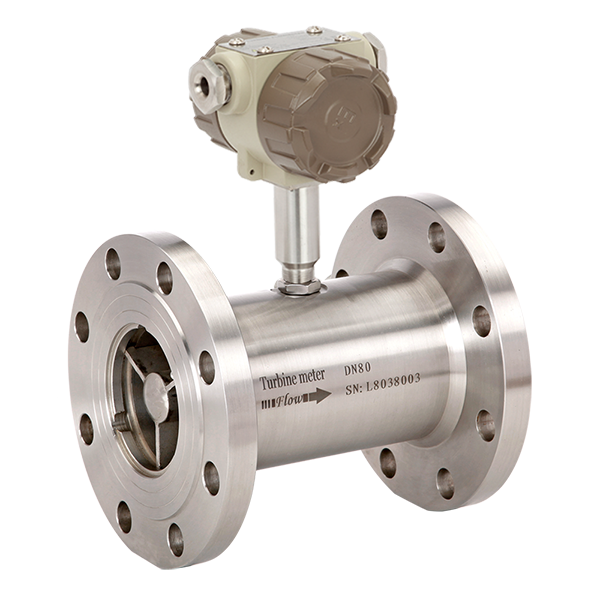

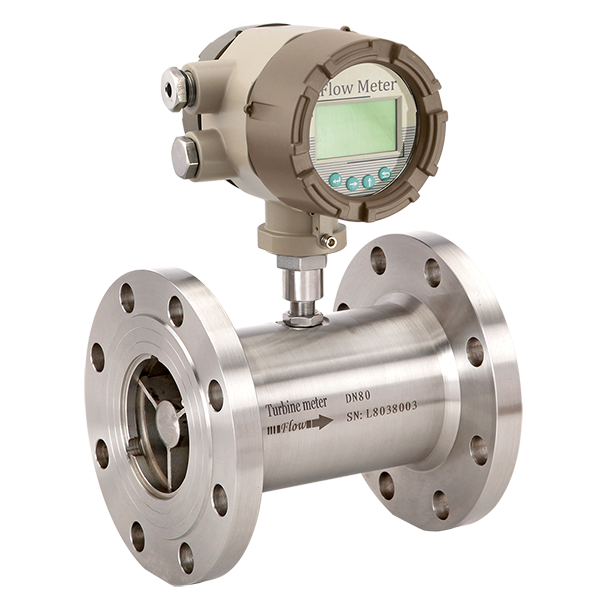

產品圖片

gs_1.gif gs_1.gif gs_1.gif

儀表型號

LWGY-N2

LWGY-A

LWGY-E

信號輸出

脈沖

4-20mA

4-20mA/脈沖

供電電源

DC24V

DC24V

3.6V鋰電池

DC24V

精度等級

1.0~0.5級

1.0~0.5級

1.0~0.5級

測量范圍

標準量程

標準量程

標準量程或擴展量程

顯示器

通訊接口

可選RS485

通訊協議

Moubus HART

儀表材質

不銹鋼

不銹鋼

不銹鋼

防爆等級

ExdIICT6 Gb

ExdIICT6 Gb

ExdIICT6 Gb

防護等級

IP65

IP65

IP65

整機功耗

< 1W

< 0.5W

< 2W

<700uA

儀表通經

DN4~DN200

DN4~DN200

DN4~DN200

介質溫度

-20℃~80℃

-20℃~120℃

-20℃~150℃(需訂制)

環境溫度

-20℃~60℃

-20℃~60℃

-20℃~60℃
