夾持式渦街流量計
產品價格：
夾持式渦街流量計|廠家價格|規格型號
| 價格 |
¥ 530.00~9760.00
|
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | LUGB-200 |
| 類型 | 流體振蕩式流量計 | 測量范圍 | 400-4000（m3/h） | 精度等級 | 1.0% |
| 公稱通徑 | DN200（mm） | 適用介質 | 氣體/液體/蒸汽 | 工作壓力 | 1.6/2.5/4.0MPa（MPa） |
| 工作溫度 | -40-350℃（℃） | 規格 | 流量計定金 |
夾持式渦街流量計|廠家價格|規格型號

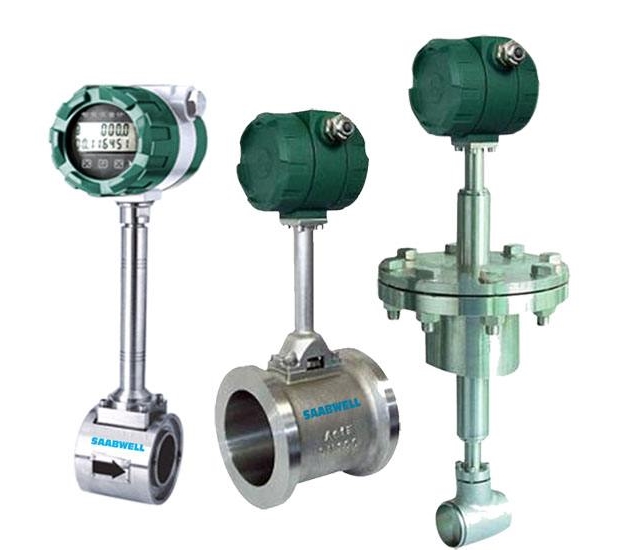

LS-LU夾持式渦街流量計可廣泛應用各行業中小口徑管道氣體、液體、蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便。
- 產品信息
- 名稱：LUGB智能渦街流量計
- 品牌：求信牌
- 精度：0.5%（液體），1.0%（氣體）
- 材質：SUS304不銹鋼/SUS316L不銹鋼
- 輸出：脈沖/電流/RS485/Hart
- 防爆：ExiaIICt6

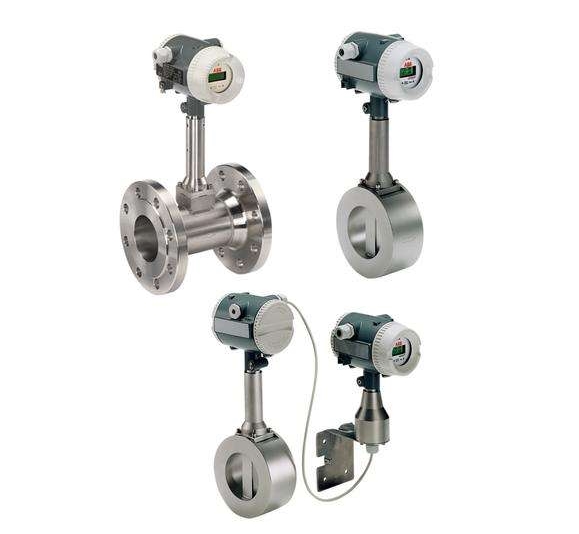

- 結構：一體型/分體型/一體溫壓補償型/分體溫壓補償型
- 連接：法蘭連接/法蘭卡裝
- 產品特點
-
外觀表面：不銹鋼精車加工
顯示表頭：防爆表殼設計
測量探頭：一體化壓電晶體封裝
供電電源：內置高能3.6V鋰電池/24V直流外供電
智能設計：動態頻率跟蹤切除干擾
檢測完善：100%通過壓力泄露測試
產品特點：
◆可測量蒸汽、氣體、液體的體積流量和質量流量。
◆可實現不斷流拆裝傳感器，可實現放大器與傳感器分離(分離距離15m)。
◆采用消擾電路和抗振傳感頭，渦街流量計使儀表具有一定抗環境振動性能。
◆壓力損失小，量程范圍寬，范圍度達10－40倍。
◆無機械運動部件，長期穩定，結構簡單便于安裝和維護。
◆可測介質溫度達+350℃(+450℃)。
主要技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽(飽和蒸汽和過熱蒸汽)；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級(通過非線性修整方可達到0.5級)；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度(Kg/m3) v-管內平均流速(m/s)
11、環境溫度：-20℃～+55℃(特殊要求定貨說明)
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出(外供電源)電流輸出4～20mADC(兩線制外供24VDC電源)脈沖輸出與電流輸出只能選一種方式。
1、測量介質：液體、一般氣體、天然氣、蒸汽(飽和蒸汽和過熱蒸汽)；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級(通過非線性修整方可達到0.5級)；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度(Kg/m3) v-管內平均流速(m/s)
11、環境溫度：-20℃～+55℃(特殊要求定貨說明)
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出(外供電源)電流輸出4～20mADC(兩線制外供24VDC電源)脈沖輸出與電流輸出只能選一種方式。
選型表：
|
型號
|
代碼
|
說明 |
|
XY-LU
|
|
渦街流量計 |
|
形式
|
G
|
滿管式 |
|
C
|
插入式 | |
|
連接形式
|
1
|
法蘭卡裝式(實惠型，只可滿管式)
|
|
2
|
法蘭連接式(溫壓補償式渦街必選，只可滿管式)
|
|
|
3
|
表體斷流拆裝式(只可插入式)
|
|
|
4
|
表體不斷流拆裝式(只可插入式)
|
|
|
測量介質
|
1
|
氣體、液體、蒸汽通用(只限智能顯示型)
|
|
2
|
液體
|
|
|
3
|
氣體
|
|
|
4
|
飽和蒸汽、過熱蒸汽
|
|
|
口徑
|
□□□
|
口徑(參考附表)
|
|
信號輸出
|
0
|
無輸出
|
|
1
|
電壓脈沖輸出
|
|
|
2
|
兩線制4~20mA輸出
|
|
|
介質溫度
|
0
|
測量介質溫度-40℃~+150℃
|
|
1
|
測量0介質溫度-40℃~+280℃(C型250℃)
|
|
|
2
|
測量介質溫度-40℃~+350℃(C型不可選)
|
|
|
3
|
測量介質溫度-40℃~+420℃(只限傳感頭不斷流拆卸型)
|
|
|
形式方式
|
0
|
現場無顯示(無補償功能)
|
|
1
|
現場顯示
|
|
|
精度
|
0
|
1.0級(G型實惠，C型需協議供貨)
|
|
1
|
0.5級(僅G型)
|
|
|
2
|
0.2級(僅G型，需協議供貨)
|
|
|
3
|
2.5級(C型實惠)
|
|
|
4
|
1.5級(C型需協議供貨)
|
|
|
5
|
低流速式(表體內直接縮徑，1.5級)
|
|
|
表體形式
|
0
|
表體與放大器不分離
|
|
1
|
表體與放大器分離(小于10m,僅無補償)
|
|
|
2
|
表體潛水式
|
|
|
供電形式
|
0
|
12VDC供電
|
|
1
|
24VDC供電
|
|
|
2
|
3.6V鋰電池供電(限液晶無輸出型)
|
|
|
3
|
3.6V鋰電池、24VDC供電同時供(限液晶有輸出型)
|
|
|
補償方式
|
0
|
C型
|
|
1
|
無補償(G型)
|
|
|
2
|
現場顯示氣體溫度、壓力補償(G型)
|
|
|
3
|
現場顯示過熱蒸汽溫度、壓力補償(G型)
|
|
|
4
|
現場顯示飽和蒸汽溫度、壓力補償(G型)
|
|
|
傳感頭形式
|
0
|
C型
|
|
1
|
傳感頭斷流拆裝式(G型)
|
|
|
2
|
傳感頭不斷流拆裝式(G型)
|
|
|
工作壓力
|
0
|
G型
|
|
1
|
PN1.6MPa(C型)
|
|
|
2
|
PN2.5MPa(C型，壓力等級≥2.5MPa，需協議供貨)
|
|
|
通訊形式
|
0
|
無通訊
|
|
2
|
RS232通訊(限智能放大式)
|
|
|
4
|
RS485通訊(限智能放大式)
|
