氣體渦輪流量計廠家

一.概述
        氣體渦輪流量計是我公司新研發的新型氣體渦輪流量計,借鑒航空技術的先進理念綜合了流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表,具有出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性.廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。結合現代化的數控加工設備,應用完善有效的工藝手段。生產的流量計結構合理,耐用性好,重復性好,安裝方便簡潔。
    我公司為廣大用戶提供高可靠性的產品,研發階段在軸承生產商的配合下,進行了連續的耐久性實驗,摸透了軸承和結構的可靠性,表芯采用一體化設計。為您提供一流的產品,一流的可靠性保證。減少您的售后負擔。

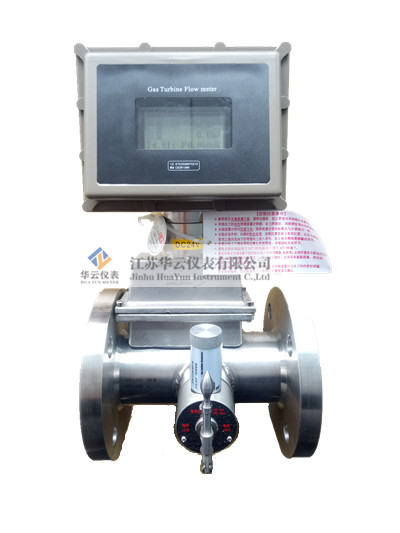

天然氣氣體渦輪流量計

二.產品特點
n 優質鋁合金渦輪,具有更高的穩流和耐腐蝕作用
n 國產,進口專用軸承,使用壽命長
n 計量室與通氣室隔絕,保證了儀表的安全性
n 可檢測被測氣體的溫度、壓力和流量,能進行流量自動跟蹤補償,并顯示標準狀態下(Pb=101.325KPa,Tb=293.15K)的氣體體積累積量;可實時查詢溫度壓力數值
n 流量范圍寬(Qmax/Qmin≥20:1),重復性好,精度高(可達1.0級),壓力損失小,始動流量低,可達0.6m3/h
n 智能化儀表系數多點非線性修正
n 內置式壓力、溫度傳感器,安全性能高、結構緊湊、外形美觀
n 儀表具有防爆及防護功能,防爆標志為ExdⅡBT4、ExiaⅡCT4, 防護等級為IP65
n 系統低功耗工作,一節3.2V10AH鋰電池可連續使用1年以上
n 儀表系數、累計流量值掉電年不丟
三. 工作原理
當流體流入流量計時,在進氣口專用一體化整流器的作用下得到整流并加速,由于渦輪葉片與流體流向成一定角度,此時渦輪產生轉動力矩,在克服摩擦力矩和流體阻力矩后,渦輪開始旋轉。在一定的流量范圍內,渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理,利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號,該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理,并把氣體的體積流量和總量直接顯示于LCD屏上
四.技術參數:
4.1  基本參數:
4.1.1
表1

公稱通徑(mm) 標準量程
(m³/h)
擴展量程
(m³/h)
常規耐壓等級(Mpa) 特制高壓等級(Mpa) 安裝方式
DN25 S 2.2-25 W 4-40 1.6 2.2,4.0 法蘭(螺紋)
DN40 S 5-50 W 6-60 1.6 2.2,4.0 法蘭(螺紋)
DN50 S1 6-65 W1 5-70 1.6

2.2,4.0 法蘭
S2 10-100 W2 8-100
S3 12-160精密型 W3 12-160
DN65 S 15-200 w 10-200 1.6 2.2,4.0 法蘭
DN80 S1 13-250 W 10-160 1.6

2.2,4.0 法蘭
S2 20-400 法蘭
DN100 S1 20-400 W 13-250 1.6

2.5 法蘭
S2 32-650 法蘭
DN125 S 25-700 W 20-800 1.6 2.5 法蘭
DN150 S1 32-650 W 80-1600 1.6

2.5 法蘭

S2 50-1000
S3 80-1500精密型
DN200 S1 80-1600 W 50-1000 1.6

____ 法蘭
S2 130-2500 法蘭
DN250 S1 1300-2500 W 80-1600 1.6 ____ 法蘭
S2 2000-4000 法蘭
DN300 S 2000-4000 W1 130-2500 1.6 ___ 法蘭
W2 320-6500 1.6

4.1.2 精度等級:1.0級、1.5級
4.1.3  使用條件:
◆ 環境溫度:-30℃~+60℃;   ◆ 大氣壓力:86KPa~106KPa;
◆ 介質溫度:-30℃~+100℃;    ◆ 相對濕度:5%~95%
4.2  電氣性能指標:
表2

型號規格 顯示、輸出方式 供電電源
LWQ 增加溫度、壓力傳感器,對不同狀況流量進行自動補償修正運算。可同時查詢溫度、壓力、電池電量等數值。可輸出高頻、低頻電壓脈沖信號485以及4-20mADC兩線制電流信號。 3.2V10AH鋰電池或外電源DC24V



4.3 型號譜表:
表3

型 號 說 明
      20 20mm
儀表口徑 25   25mm
32 32mm
40 40mm
50 50mm
80 80mm
100 100mm
125 125mm
150 150mm
200 200mm
250 250mm
300 300mm
傳感器材質 T 優質炭素鋼焊接結構表體(最高耐壓:1.6Mpa-6.3)
  LV 優質鑄造鋁合金。(最高耐壓:1.6MPa)


SS 304不銹鋼鑄造。(最高耐壓:4.0MPa)
    特殊壓力要求可訂貨



五.外形尺寸

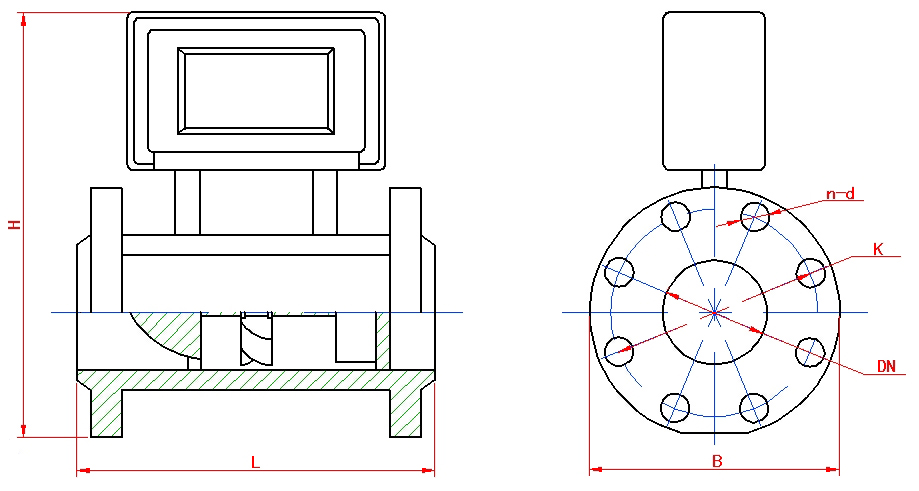

流量計外形如圖1所示,具體尺寸見表4

氣體渦輪流量計尺寸圖

圖1
注:圖1所示為溫壓補償型儀表外型。



型號 通徑
mm
L B H K n d 螺栓規格 常規耐壓
MPa
WQ-25 25 170 115 236 85 4 φ14 M12×50 4.0
WQ-40 40 200 150 266 110 4 φ18 M16×55
WQ-50 50 200 165 285 125 4 φ18 M16×60
WQ-65 65 240 185 300 145 4 φ18 M16×65 1.6
WQ-80 80 240 200 319 160 8 φ18 M16×70
WQ-100 100 300 220 337 180 8 φ18 M16×80
WQ-150 150 450 285 395 240 8 φ22 M20×80
WQ-200 200 500 340 448 295 12 φ22 M20×90
WQ-250 250 500 403 495 355 12 φ26 M24×90
WQ-300 300 500 460 548 410 12 φ26 M24×100



表4

我公司法蘭執行HG  20595-97標準     單位為:mm

六.流量計的選型
6.1 用戶在選型時,應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
6.2 為使流量計的使用性能最佳,流量計的使用流量范圍應在(20%~70%)Qmax范圍內比較合適。
6.3 流量計出廠時的信號輸出方式:工況脈沖信號輸出(三線制)、標準流量信號(IC卡)輸出或RS-485通訊輸出。若要求有其它輸出功能,請在訂貨時說明。
6.4 選型實例
已知某一供氣管線的實際工作壓力為(表壓)0.8MPa~1.2MPa,介質溫度范圍為-5℃~+40℃,供氣量
為3000~8000Nm3/h(標況流量),在不考慮天然氣組分的情況下,要求確定流量計的規格型號。
分析:說明書表1中給出的流量范圍為工況流量范圍,而本例中給出的流量范圍是標況流量范圍,因此,必須
根據氣態方程先將標況流量換算成工況流量,然后再選擇合適的口徑。
氣態方程式如下:
                 氣體渦輪流量計廠家
式中:Qb —— 標況流量,m3/h;
      Q —— 工況流量,m3/h;
C* —— 換算系數;(查表a,表中數據僅供選型換算時參考)
      氣體渦輪流量計廠家 —— 氣體壓縮因子,按中國石油天然氣總公司SY/T 6143-1996標準計算。
表b中的數據僅供參考,其數據按天然氣的真實相對密度Gr=0.600,氮氣和二氧化碳摩爾分數均為0.00計算所得,當介質壓力低于0.5MPa時,均可按Zb/Zg=1.00估算。
計算:① 當介質壓力最低(0.8MPa)、溫度最高(+40℃)時(處于供氣峰期),應具有最大標況體積流量(選型時可暫不考慮FZ的影響,當地大氣壓取101.325kPa):

氣體渦輪流量計廠家 m3/h
或用下列公式進行估算  (式中, C*為換算系數,查附錄表a):
氣體渦輪流量計廠家 m3/h
② 介質壓力最高(1.2MPa)、溫度最低(-5℃)時(處于供氣低谷),應具有最小標況體積流量:
即   氣體渦輪流量計廠家 m3/h

或用下列公式進行估算:
       氣體渦輪流量計廠家 m3/h



選型:從以上估算結果得知,要選擇的流量計其工況流量范圍為(213.5~965.472 )m3/h,由表1查得,
應選流量計型號為GGT-150。


按氣態方程計算的換算系數C*

                        溫度t


P表  壓(MPa)

-20 -15 -10 -5 0 5 10 15 20 25
0.50 1.0088 1.0083 1.0078 1.0073 1.0069 1.0065 1.0061 1.0058 1.0054 1.0051
1.00 1.0180 1.0169 1.0159 1.0149 1.0140 1.0132 1.0124 1.0117 1.0110 1.0103
1.50 1.0276 1.0258 1.0242 1.0227 1.0213 1.0200 1.0188 1.0176 1.0166 1.0156
2.00 1.0375 1.0351 1.0328 1.0307 1.0287 1.0269 1.0252 1.0237 1.0222 1.0209
2.50 1.0479 1.0446 1.0416 1.0389 1.0363 1.0340 1.0318 1.0298 1.0280 1.0263
3.00 1.0587 1.0546 1.0508 1.0473 1.0441 1.0412 1.0385 1.0360 1.0337 1.0316
3.50 1.0700 1.0649 1.0602 1.0560 1.0521 1.0485 1.0453 1.0423 1.0396 1.0370
4.00 1.0818 1.0756 1.0699 1.0648 1.0602 1.0506 1.0521 1.0486 1.0454 1.0425
4.50 1.0941 1.0866 1.0799 1.0739 1.0685 1.0635 1.0591 1.0550 1.0513 1.0479
5.00 1.1069 1.0980 1.0902 1.0831 1.0768 1.0712 1.0660 1.0614 1.0571 1.0533
5.50 1.1201 1.1089 1.1006 1.0926 1.0853 1.0789 1.0730 1.0678 1.0630 1.0587
6.00 1.0339 1.1218 1.1113 1.1021 1.0939 1.0866 1.0800 1.0741 1.0688 1.0640
6.50 1.0480 1.1342 1.1222 1.1117 1.1025 1.0943 1.0870 1.0805 1.0746 1.0693
7.00 1.1624 1.1467 1.1332 1.1214 1.1111 1.1020 1.0943 1.0867 1.0803 1.0745
7.50 1.1770 1.1593 1.1442 1.1311 1.1197 1.1097 1.1008 1.0929 1.0859 1.0796
8.00 1.1917 1.1719 1.1551 1.1407 1.1282 1.1172 1.1075 1.0990 1.0913 1.0845




注: 1. 表中數值以當地大氣壓為101.325KPa進行計算
     2.壓力為表壓力
氣體壓縮因子Fz值

表b

溫  度t
Fz          ℃)

P表  壓(MPa)
-20 -15 -10 -5 0 5 10 15 20 25
0.50 1.0088 1.0083 1.0078 1.0073 1.0069 1.0065 1.0061 1.0058 1.0054 1.0051
1.00 1.0180 1.0169 1.0159 1.0149 1.0140 1.0132 1.0124 1.0117 1.0110 1.0103
1.50 1.0276 1.0258 1.0242 1.0227 1.0213 1.0200 1.0188 1.0176 1.0166 1.0156
2.00 1.0375 1.0351 1.0328 1.0307 1.0287 1.0269 1.0252 1.0237 1.0222 1.0209
2.50 1.0479 1.0446 1.0416 1.0389 1.0363 1.0340 1.0318 1.0298 1.0280 1.0263
3.00 1.0587 1.0546 1.0508 1.0473 1.0441 1.0412 1.0385 1.0360 1.0337 1.0316
3.50 1.0700 1.0649 1.0602 1.0560 1.0521 1.0485 1.0453 1.0423 1.0396 1.0370
4.00 1.0818 1.0756 1.0699 1.0648 1.0602 1.0506 1.0521 1.0486 1.0454 1.0425
4.50 1.0941 1.0866 1.0799 1.0739 1.0685 1.0635 1.0591 1.0550 1.0513 1.0479
5.00 1.1069 1.0980 1.0902 1.0831 1.0768 1.0712 1.0660 1.0614 1.0571 1.0533
5.50 1.1201 1.1089 1.1006 1.0926 1.0853 1.0789 1.0730 1.0678 1.0630 1.0587
6.00 1.0339 1.1218 1.1113 1.1021 1.0939 1.0866 1.0800 1.0741 1.0688 1.0640
6.50 1.0480 1.1342 1.1222 1.1117 1.1025 1.0943 1.0870 1.0805 1.0746 1.0693
7.00 1.1624 1.1467 1.1332 1.1214 1.1111 1.1020 1.0943 1.0867 1.0803 1.0745
7.50 1.1770 1.1593 1.1442 1.1311 1.1197 1.1097 1.1008 1.0929 1.0859 1.0796
8.00 1.1917 1.1719 1.1551 1.1407 1.1282 1.1172 1.1075 1.0990 1.0913 1.0845

溫  度t
Fz       ℃)


P表  壓(MPa)
                                                                                                                               30 35 40 45 50 55 60 65 70 75
0.50 1.0048 1.0046 1.0043 1.0041 1.0039 1.0036 1.0034 1.0032 1.0031 1.0029
1.00 1.0097 1.0092 1.0087 1.0082 1.0077 1.0073 1.0069 1.0065 1.0061 1.0058
1.50 1.0147 1.0138 1.0130 1.0123 1.0116 1.0109 1.0103 1.0097 1.0091 1.0086
2.00 1.0197 1.0185 1.0174 1.0164 1.0154 1.0145 1.0137 1.0129 1.0121 1.0114
2.50 1.0247 1.0231 1.0217 1.0204 1.0192 1.0181 1.0170 1.0160 1.0151 1.0142
3.00 1.0297 1.0278 1.0261 1.0245 1.0230 1.0216 1.0203 1.0191 1.0180 1.0169
3.50 1.0347 1.0325 1.0305 1.0286 1.0268 1.0252 1.0236 1.0222 1.0208 1.0196
4.00 1.0397 1.0372 1.0348 1.0326 1.0305 1.0286 1.0269 1.0252 1.0236 1.0222
4.50 1.0447 1.0418 1.0391 1.0366 1.0343 1.0321 1.0301 1.0282 1.0264 1.0247
5.00 1.0497 1.0464 1.0434 1.0405 1.0379 1.0355 1.0332 1.0311 1.0291 1.0272
5.50 1.0547 1.0510 1.0476 1.0444 1.0415 1.0388 1.0363 1.0339 1.0317 1.0297
6.00 1.0596 1.0555 1.0517 1.0483 1.0450 1.0420 1.0393 1.0367 1.0343 1.0320
6.50 1.0644 1.0599 1.0558 1.0520 1.0485 1.0452 1.0422 1.0394 1.0368 1.0343
7.00 1.0692 1.0643 1.0598 1.0557 1.0519 1.0483 1.0451 1.0420 1.0392 1.0365
7.50 1.0738 1.0686 1.0637 1.0593 1.0552 1.0514 1.0478 1.0446 1.0415 1.0387
8.00 1.0748 1.0727 1.0675 1.0627 1.0583 1.0543 1.0505 1.0470 1.0438 1.0407

七. 渦輪流量計操作:
7.1 工作狀態

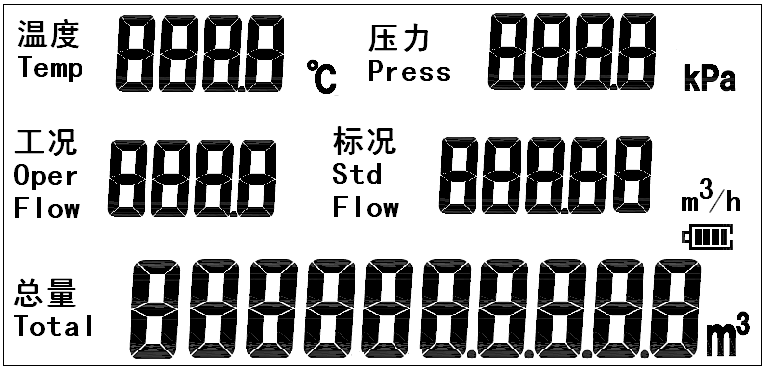

     儀表上電時,將進行自檢,如果自檢異常,將顯示自檢錯誤界面(自檢界面說明參照自檢菜單),大約1~2秒后跳轉到主界面。否則將直接跳轉到主界面。主界面啟動后如下圖所示:

氣體渦輪流量計廠家


主界面
1 “OK”:儀表運行狀態實時顯示,如果正常顯示“OK”,故障顯示“ERR”;
2 “OV”:儀表運行參數溢出,如果儀表運行參數溢出顯示“OV” ,如果正常將顯
示為空(溢出包括不能為負的參數為負,不能為零的為零,數據超出表示范圍);
3 “mA”:儀表電流輸出溢出標志,如果電流溢出顯示“mA”,如果正常顯示為空;4 “Ⅱ”和“Ⅱ”:運行供電模式顯示,如果為電池模式時顯示當前電池電量,為二線制電流輸出接線時顯示數符“Ⅱ”,如果為三線制時顯示數符“Ⅲ”;
5 “IR”:遙控按鍵提示,出現此標志提示可用遙控按鍵;
氣體渦輪流量計廠家6 “   ”:無線通訊,提示通訊信號強度;
7 總量:累積流量,顯示值可保留5位小數,最大值為9999999999;單位有m3、Nm3供選擇;
8 工況流量:顯示值最小保留3位小數,最大值為99999m3/h ;
9 標況流量:顯示值最小保留3位小數,最大值99999Nm3/h;
10 壓力:顯示值最小保留3位小數,最大值為99999,單位有Kpa、Mpa供選擇;
11 溫度:顯示值范圍為-50℃-300℃;
氣體渦輪流量計廠家12 “   ”:運行供電模式顯示,為電池供電提示,并顯示電池
電量。
7.2按鍵說明
儀表通過按鍵進行參數設置,一般在使用時要通過按鍵手動設置一些參數。儀表有四個按鍵,從左到右順序為K1、K2、K3、K4四個鍵,按鍵說明如下:

符號 名稱 功能
K1 設置鍵 1.進入參數設置;2、切換顯示各參數項;3、修改和設置參數后進行確認保存新參數值。
K2 移位鍵 使參數的各位輪流閃爍
K3 加數鍵 使參數閃爍的某位從0到9循環
K4 退出鍵 退出參數設置界面,進入流量顯示界面

7.3參數設置
為了防止惡意修改儀表參數,影響計量精度,本儀表特設置多級密碼功能。在設定或修改參數時,必須先對相應密碼進行確認,經確認后,才能對參數進行設定和修改。當允許對參數的某位進行修改和設定時,則相對應數字閃爍顯示以示區別。參數設置方法,按設置鍵(K1)至液晶上顯示為密碼設置,順按移位鍵(K2)和加數鍵(K3),從左至右逐位把數值設定為相應參數的密碼,然后按設置鍵(K1)進行確認。
流量各參數設置

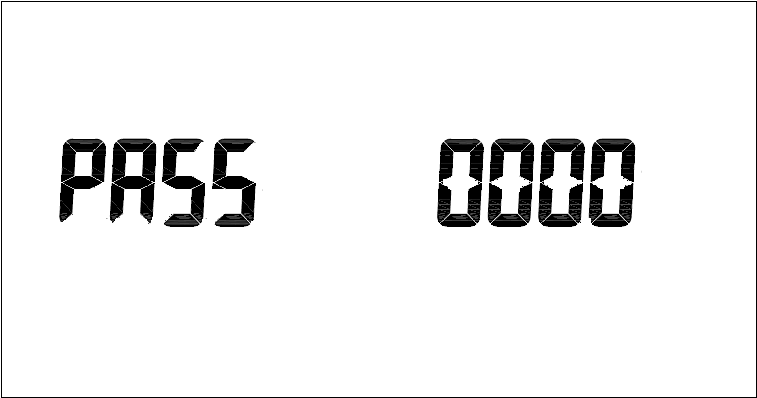

設置選項設置儀表工作所需的一些參數,為了防止人為誤操作,進入此選項需要檢查密碼。輸入正確密碼后,即進入相對應的參數設置界面,密碼界面如下:

氣體渦輪流量計廠家



用戶參數設置:
     用戶參數主要設置儀表使用時需要設置的參數,現場使用工程師可以修改。按設置鍵(K1)至液晶上顯示為密碼設置,順按移位鍵(K2)和加數鍵(K3),從左至右逐位把數值設定為“1000”,然后按設置鍵(K1)進入用戶參數設置。
PASS——密碼輸入(1000);

功能碼/
顯示
次序 按鍵操作 功能描述
K1 K2 K3 K4
F0 101 保存換項 移位 改變數值 退出 流量下限截止頻率,單位:Hz
FS 102 保存換項 移位 改變數值 退出 流量量程,單位:Nm3/h;流量量程對應20mA的電流輸出;
Gr 103 保存換項 移位 改變數值 退出 天然氣的相對密度,無量綱。該參數由氣分析報告提供。也可通過氣體摩爾組分按附錄一的公式計算;
N2 104 保存換項 移位 改變數值 退出 天然氣中氮氣的摩爾百分含量。該參數由氣分析報告提供;
CO2 105 保存換項 移位 改變數值 退出 天然氣中二氧化碳的摩爾百分含量。該參數由氣分析報告提供;
CA 106 保存換項 移位 改變數值 退出 通訊序號,即為儀表表號,輸入范圍1-255;
Cr 107 保存換項 —— 切換 退出 通訊波特率,有1200、2400、4800、9600、19200、38400供選擇
CP 108 保存換項 —— 切換 退出 通訊校驗方式,0:無、1: 奇、2: 偶
ST 109 保存換項 移位 改變數值 退出 設定溫度,單位:℃,當溫度傳感器損壞或溫度設定時采用此溫度值進行補償。
SGP/SAP 110 保存換項 移位 改變數值 退出 設定壓力,單位:KPa。SGP:設定表壓,SAP:設定絕壓,當壓力傳感器損壞或壓力為設定值時采用此壓力值進行補償。
LP 111 保存換項 移位 改變數值 退出 當地大氣壓,單位:KPa
dc 112 保存換項 移位 改變數值 退出 抗震系數,輸入范圍:0-9
DT 113 保存換項 移位 改變數值 退出 阻尼時間,輸入范圍:0-30
POT 114 保存換項 —— 切換 退出 脈沖輸出方式,CPU:脈沖修正輸出,pin:傳感器原始脈沖輸出
EC 115 保存換項 移位 改變數值 退出 當量系數,輸入范圍:0.00001-10
TS 116 保存換項 移位 改變數值 退出 介質類型選擇,只參考
TLUN 117 保存換項 移位 改變數值 退出 累積流量顯示類型選擇、累積流量通訊數據選擇。第一個數值(累積流量顯示類型):0為標況累積,單位為Nm3;1為工況累積,單位為m3。第二個數值(累積流量通訊數據):0為標況累積通訊輸出,單位為Nm3;1為工況累積通訊輸出,單位為m3
FLUN 118 保存換項 移位 改變數值 退出 工況、標況顯示單位選擇。第一個數值(工況單位):0為m3/h;1為m3/min;第二個數值(標況單位):0為Nm3/h,單;1為Nm3/min。
PUN 119 保存換項 移位 改變數值 退出 壓力單位選擇:0為Kpa,1為Mpa
DATE 120 保存換項 移位 改變數值 退出 時間設置,年、月、日
clock 121 保存換項 移位 改變數值 退出 時間設置,時、分、秒
rc 122 保存退出 移位 改變數值 退出 恢復出廠參數,輸入數值3,按設定鍵,即可將設置參數恢復為出廠參數

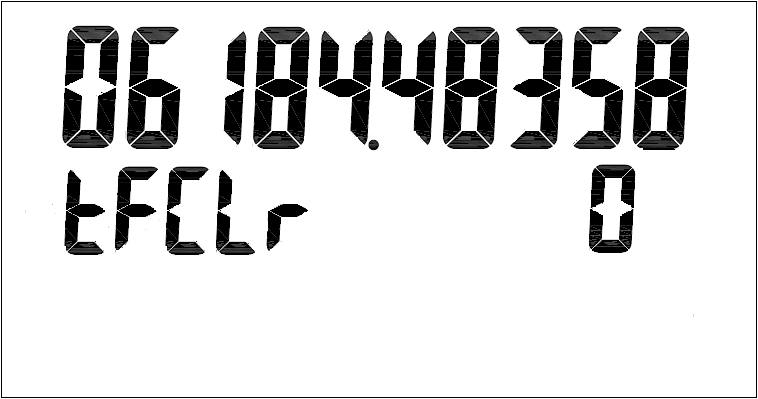

總量清零
    設置鍵(K1)至液晶上顯示為密碼設置,順按移位鍵(K2)和加數鍵(K3),從左至右逐位把數值設定為“3000”,然后按設置鍵(K1)進入用戶參數設置。界面如下:
總量清零有兩種方法,一種是修改數字清零,通過移位鍵(K2)移位,從左往右依次通過修改鍵(K3)改變數字大小,直至清零;另外一種是直接清零,將TFCLK右邊數值設置為3,按設置鍵(K1)即可清零。

氣體渦輪流量計廠家






7.4外接線端子說明

1 2 3 4 5 6 7 8 9 10 11 12
A B I- I+ V+ V- PL DL IC BC BL GND


A:  RS-485通訊 A
B:  RS-485通訊 B
I-:  電流輸出-
I+:  電流輸出+
V+:供電電源 DC24V+
V-:供電電源   0V
FL: 脈沖輸出
DL: 當量輸出
IC:當量輸出(IC卡控制器當量輸入)
BC: (IC卡控制器)
BL: (IC卡控制器)
GND:公共地(IC卡控制器)

IC卡控制器接法:
IC:當量輸出+
GND:輸出-


2.電流輸出撥碼開關設置
4-20mA電流輸出類型有三種(兩線、三線、四線),電路板需要調整跳線帽切換電流輸出類型,設置方法如下:

電流輸出類型 撥碼 接線
兩線制電流 1/2短接 +24V、I+
三線制電流 1/2短接 +24V、0V、I+
四線制電流 2/3短接 +24V、0V、I+、I-

3.輸出接線說明

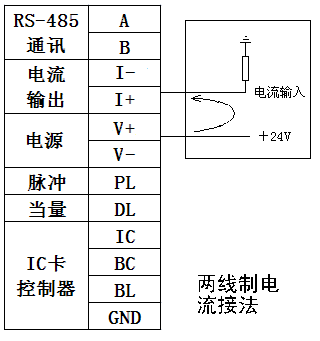

a. 兩線制電流接法:
氣體渦輪流量計廠家

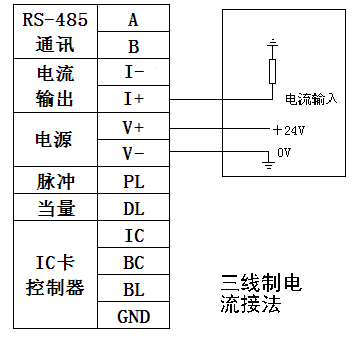

b. 三線制線制電流接法:
氣體渦輪流量計廠家

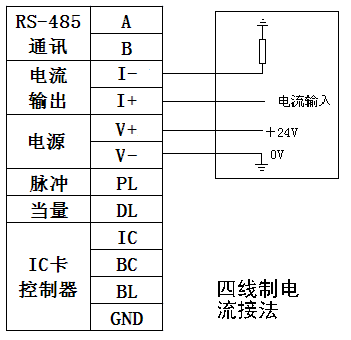

c. 四線制電流輸出:
氣體渦輪流量計廠家

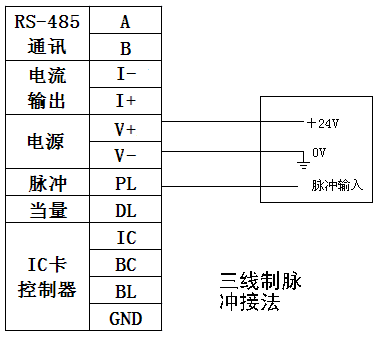

d.三線制脈沖接法:
氣體渦輪流量計廠家

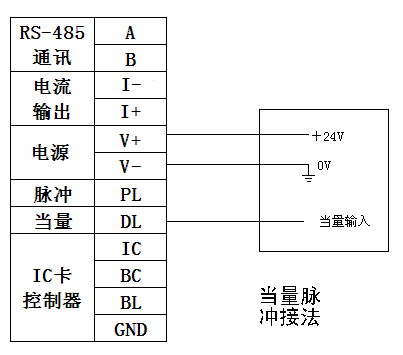

e.三線制當量接法:
氣體渦輪流量計廠家

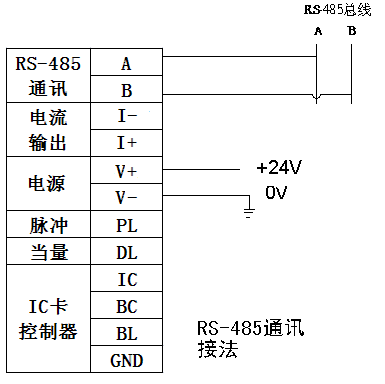

f.RS485通訊接法:
氣體渦輪流量計廠家


. 流量計的安裝
Ÿ 安裝前,管道須吹掃干凈,以防殘渣鐵屑、雜物、粉塵影響流量計的正常運轉。
Ÿ 安裝前,用微小氣流吹動渦輪時,渦輪能轉動靈活,并沒有無規則的噪音,計數器轉動正常,無間斷卡滯現象,則流量計可安裝使用。
Ÿ 流量計安裝時法蘭和管道法蘭中間要加密封墊圈。
Ÿ 流量計前應加裝過濾器,防止雜質進入流量計,用戶訂貨前,可同時向我公司訂貨,嚴禁過濾器和流量計直接相連。
Ÿ 流量計在安裝時前后均應加截至閥門。
Ÿ 法蘭盤連接處管道內經處不應該有突起相連接。
Ÿ 流量計安裝時,嚴禁在其進出口法蘭處直接進行電焊,以免燒壞流量計內部零件。
Ÿ 流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所;
Ÿ 流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;
Ÿ 流量計室外安裝時,上部應有防護罩,以防雨水浸入和烈日曝曬影響流量計使用壽命;
Ÿ 流量計可水平安裝,流體流動方向應與殼體上標識的方向一致,在流量計的上游應保證有不小于10Dn的直管段,表后不小于5Dn的直管段。
Ÿ 為了不影響流體正常輸送,建議按圖2安裝旁通管路,在正常使用時必須關閉旁通管道閥門

氣體渦輪流量計管道安裝

Ÿ 在管道施工時,應考慮安裝伸縮管或波紋管,以免對流量計造成嚴重的拉伸或斷裂;
Ÿ 應確保管道與流量計入口和出口的連接同軸,并防止墊圈和焊縫突入管道內,否則會擾亂流動剖面;
Ÿ 采用外電源時,流量計必須有可靠接地,但不得與強電系統共用地線;在管道安裝或檢修時,不得把電焊系統的地線與流量計搭接;
Ÿ 管道安裝完畢進行密封性試壓時,應注意流量計壓力傳感器所能承受的最高壓力(即檢定證書上介質最大壓力),以免損壞壓力傳感器。

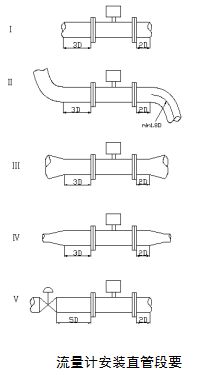

8.1直管段要求
根據氣體渦輪流量計的工作原理和流量計對上、下游直管段要求,對各種上游阻力件,建議采用如下圖所列的前后直管段長度,且保持直管段內壁光滑直。


說  明 圖  示
保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D。示意圖見Ⅰ。(D:氣體渦輪流量計的公稱通徑) 氣體渦輪流量計安裝方法
彎管:
對于彎管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D。示意圖見Ⅱ。
縮管:
對于縮管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D。示意圖見Ⅲ。
擴管:
對于擴管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D。示意圖見Ⅳ。
閥門:
如果上游側有閥門,那么要保證其上游側的直管段長度至少為5D,其下游側的直管段長度至少為2D。示意圖見Ⅴ。




8.2內置電池的使用及更換
氣體渦輪流量計廠家電池電量顯示
當電池顯示僅剩一格時,要求用戶在一個月內更換電池;只顯示電池外形符號時,則電池電量已耗盡,必須立即更換電池。
氣體渦輪流量計廠家電池的更換方法
打開智能流量積算儀的后蓋,松開電池蓋板上的三顆螺釘,拔下電池插座,取出電池,換好新電池后重新安裝。
8.3防爆場所安裝要求
² 流量計應有可靠的接地,防爆接地不應與強電系統的保護接地共用。
² 現場測試電源時,不允許使用交流電源接地。
² 在任何情況下,用戶不得自行更改防爆電路、元器件和防爆型式。
² 必須先切斷外接電源再打開轉換器蓋子。


九、故障現象及排除方法

故障現象 可能原因 排除方法
接通電源后無輸出信號 1.管道無介質流動或流量低于始動流量;
2.電源與輸出線連接不正確;
3.前置放大器損壞(積算儀不計數,瞬時值為“0”);
4.驅動放大器電路損壞(積算儀顯數正常)。
1.提高介質流量或者換用更小通徑的流量計,使其滿足流量范圍的要求;
2.正確接線;
3.更換前置放大器;
4.更換驅動放大器中損壞的元器件。
無流量時流量計有信號輸出 1.流量計接地不良及強電和其它地線接線受干擾;
2.放大器靈敏度過高或產生自激;
3.供電電源不穩,濾波不良及其它電氣干擾。
1.正確接好地線,排除干擾;
2.更換前置放大器;
3.修理、更換供電電源,排除干擾。
瞬時流量示值顯示不穩定 1.介質流量不穩;
2.放大器靈敏度過高或過低,有多計、漏計脈沖現象;
3.殼體內有雜物;
4.接地不良;
5.流量低于下限值;
6.后部密封圈伸入管道,形成擾動。
1.待流量穩定后再測;
2.更換前置放大器;
3.排除臟物;
4.檢查接地線路,使之正常
累積流量示值和實際累積量不符 1.流量計儀表系數輸入不正確;
2.用戶正常流量低于或高于選用流量計的正常流量范圍;
3.流量計本身超差
1.重新標定后輸入正確儀表系數;
2.調整管道流量使其正常或選用合適規格的流量計;
3.重新標定。
顯示不正常 轉換器按鍵接觸不良或按鍵鎖死。 更換顯示板。
換新電池后
出現死機
上電復位電路不正常或振蕩電路不起振 重裝電池(需放電5秒后重裝)


、 包裝、運輸及貯存
9.1 流量計應裝入牢固的木箱內(中、小口徑流量計有泡沫保護時可裝在紙箱內),不應在箱內自由竄動,搬運時應小心輕放。
9.2 流量計運輸貯存條件應符合GB/T 9329-1999《儀器儀表運輸 運輸貯存基本環境條件及試驗方法》要求。
  9.3 流量計的貯存應符合以下條件:
   氣體渦輪流量計廠家防雨防潮
   氣體渦輪流量計廠家不受機械振動或沖擊
   氣體渦輪流量計廠家溫度范圍:5℃~40℃
   氣體渦輪流量計廠家相對濕度:不大于90%
   氣體渦輪流量計廠家環境不含腐蝕性氣體
十一、 開箱及檢查
開箱前應先檢查外部包裝的完好性,再根據裝箱單核對箱內物品及隨機文件是否完整。


相關新聞

返回頂部
主站蜘蛛池模板: 亚洲人成影院在线无码按摩店| 国产精品亚洲аv无码播放| 精品国偷自产在线| 曰韩无码二三区中文字幕| 日韩人妻高清精品专区| 24小时日本高清www| 黄网站色视频免费观看| 亚洲va久久久噜噜噜久久4399| 午夜三级a三级三点窝| 亚洲阿v天堂在线| 国产综合内射日韩久| 各种少妇wbb撒尿| 无码人妻精品一区二区三区下载| 无码人妻丰满熟妇啪啪| 无套内射极品少妇chinese| 日本三级片网站| 自愉自愉产区二十四区| 麻豆国产96在线 | 日韩| 精品久久久久久无码人妻| 精品无码一区二区三区爱欲 | 性xxxxx欧美极品少妇| 午夜不卡久久精品无码免费| av片在线观看免费| 后入到高潮免费观看| 人妻熟妇乱又伦精品视频app| 久久久久亚洲av综合仓井空| 亚洲欧洲另类春色校园小说| 国产精品久久久久9999| 99视频精品全部免费 在线| 国产成人精品123区免费视频 | 国产内射爽爽大片| 国色天香精品一卡2卡3卡4| 亚洲av永久无码精品秋霞电影影院| 中文毛片无遮挡高潮免费| 蜜臀精品国产高清在线观看 | 欧洲成人一区二区三区| 女人和拘做受全过程| 欧美性狂猛xxxxxbbbbb| 欧美日韩精品一区二区在线观看| 色欲色香天天天综合网www| 成 人影片 免费观看|
