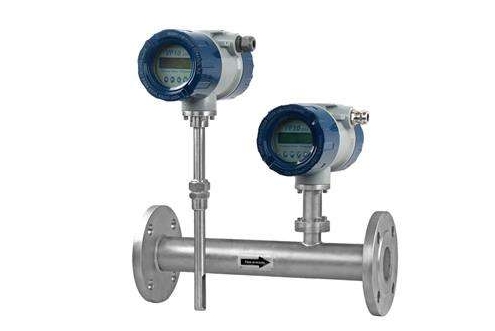

氣體質量流量計
- 插入式設計，可在線帶壓安裝；
- 適用于多種管徑和已知截面積的任意形狀管道；
- 量程比大，測量流速范圍寬；
- 無可動部件，無壓力損失；
- 測量氣體質量流量，無需溫度、壓力補償；
- 全隔離的電氣結構徹底濾除外部干擾；
- 高效電源設計整機功耗極低；
- 寬電源電壓輸入范圍適應各種復雜電源環境；
- 大屏幕液晶雙行顯示，讀數清晰易辨；
- 帶有ModBus和HART現場總線接口。
|
精度等級 |
±（1.5%RD+0.5%FS) |
|
重復性 |
± 0.5% |
|
響應速度 |
1s |
|
管徑 |
插入式：DN25~DN6000 ； 管段式： DN15~DN100 |
|
安裝方式 |
一體式 或 分體式 |
|
連接方式 |
插入式：卡套連接、法蘭連接 ； 管段式：法蘭連接 |
|
測量介質 |
任何組分和混合比可知且恒定的氣體，標準氣體列表，請參見訂貨信息 |
| 環境溫度 |
-40~60℃ |
|
操作溫度 |
-40~150℃（介質溫度，插入式） |
|
操作壓力 |
1.6MPa （插入式） ； 2.5MPa / 4.0MPa / 6.3MPa（管段式） |
|
防護等級 |
IP65 |
|
傳感器材質 |
316 |
|
本體材質 |
304、316、316L |
|
供電方式 |
85～265VAC 50/60Hz |
|
公稱直徑 |
英寸 |
標準型 |
擴展型 |
高速型 |
|
25 |
1" |
0.5~53.0 |
1.6~158.9 |
2.1~211.9 |
|
32 |
11/4 " |
0.9~86.8 |
2.6~260.3 |
1.7~347.1 |
|
40 |
11/2 " |
1.4~135.6 |
4.1~406.8 |
5.4~542.4 |
|
50 |
2" |
2.1~211.9 |
6.4~635.6 |
8.5~847.5 |
|
65 |
21/2 " |
3.6~358.1 |
10.7~1074.2 |
14.3~1432.2 |
|
80 |
3" |
5.4~542.4 |
16.3~1627.1 |
21.7~2169.5 |
|
100 |
4" |
8.5~847.5 |
25.4~2542.4 |
33.9~3389.8 |
|
125 |
5" |
13.2~1324.2 |
39.7~3972.5 |
53.0~5296.6 |
|
150 |
6" |
19.1~1906.8 |
57.2~5720.3 |
76.3~7627.1 |
|
200 |
8" |
33.9~3389.8 |
101.7~10169.5 |
135.6~13559.3 |
|
250 |
10" |
53.0~5296.6 |
158.9~15889.8 |
211.9~21186.4 |
|
300 |
12" |
76.3~7627.1 |
228.8~22881.4 |
305.1~30508.5 |
1.特點：
熱式氣體質量流量計既可進行氣體流量計量工作,也可用于過程控制領域。它引進美國先進
技術生產，無須溫壓補償，直接測出流體的質量流量。它的突出特點是：沒有可動部件；壓力損失??；量
程比寬；精度高；可靠性高；安裝簡單，操作方便。可以在所有領域全面替代孔板和差壓式流量計。
2. 用途:
本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
可進行：
●鋼鐵廠，焦化廠煤氣流量測量
●鍋爐空氣流量，測量二次風量
●煙囪排出的煙氣流量測量
●水處理中瀑氣流量測量
●水泥，卷煙，玻璃廠生產過程中氣體流量測量
●壓縮空氣流量測量
●天然氣，煤氣，液化氣，火炬氣，氫氣等氣體流量測量
三、技術參數：
●測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）
●測量介質：除乙炔氣外的潔凈氣體
●溫度范圍：環境溫度：-40℃～+60℃
介質溫度：-10℃～+200℃
●準 確 度：±1％的讀數；±0.5％滿量程
●重 復 性：±0.5％的滿量程
●輸 出：瞬時流量 4-20mA DC ***大負載600Ω,RS232,RS485
●響應速度：小于1S
●供電電壓：24VDC±10%
●機械連接：3/4 NPT不銹鋼緊固件
●探桿長度：800mm（此長度為標準長度，特殊請聲明）
●探桿直徑：18mm
●直管段長度：無嚴格要求
●壓力損失：可以忽略
●工作壓力：1.6MPa
●現場顯示：（LED）上排為瞬時流量每行4個字符，下排為累積流量每行8個字符，可以按英制或公制單
位顯示流量、累積流量。
●數據保護: 累計量保存在EEROM內，（斷電可保存百年）
●傳感器及管線表體材料:316L（可選哈氏合金C）
●防護等級：IP65
●變送單元：選擇防爆封裝。
四、應用實例
1.石油化工行業
應用場合：火炬氣排放監控
產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛
2.電力行業
應用場合：鍋爐一次風、二次風、磨煤風的風量測量
產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中
含有粉塵、顆粒、磨損嚴重、低壓力等）
3.冶金行業
應用場合：高爐煤氣、焦爐煤氣測量
產品優點：按實際介質組份標定，可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整
4.電子行業
應用場合：高純度氣體質量流量測量
產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算
5.供暖通風和空調系統（HVAC）
產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求
6.水處理行業
應用場合：測量曝氣池的空氣流量
產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便
7.食品行業
應用場合：向反應器中通入適量氣體，控制過程及質量
產品優點：衛生級3A，高純凈度，所有接液表面采用不銹鋼，寬量程比
