超聲波明渠流量計巴歇爾槽安裝方法

        巴歇爾槽(又稱巴氏槽),是用于明渠流量測量的輔助設備。在液體流動過程中,非滿管狀態流動的水路稱作明渠(open channel),明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

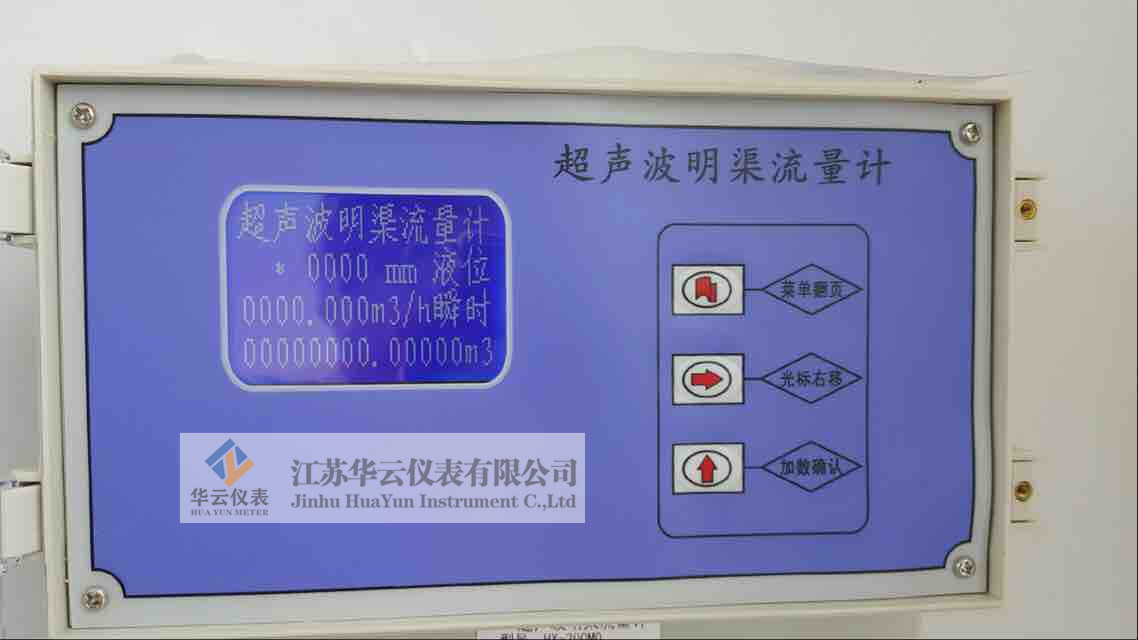

超聲波明渠流量計,巴歇爾槽,巴式計量槽

一、材質類型:玻璃鋼、PVC、不銹鋼、鋁合金。 流量越大,相應增加壁厚。
二、選型注意事項:

1. 巴歇爾槽的尺寸與渠道安裝有關,請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。(參見下圖)
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

巴歇爾槽常見安裝方式及安裝注意事項
一、巴歇爾槽放入明渠中,保持槽子水平,巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
要求:

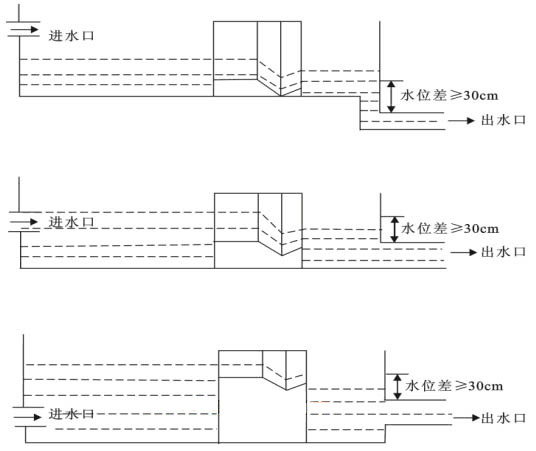

(1)保持巴歇爾槽下游排放暢通。不積水,如不暢通。保持水位差大于或等于30MM。
(2)巴歇爾槽前直段有1~3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。
(3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。

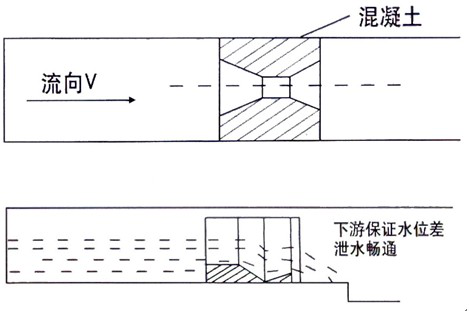

二、在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50~100毫米,然后用水泥砂漿填滿。
要求:
巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位,巴歇爾槽的計量部位是槽內喉道段。
巴歇爾槽常見安裝方式:

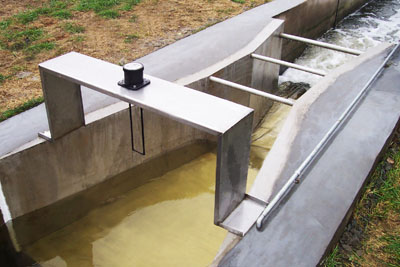

巴歇爾槽安裝




巴歇爾槽流量對照表

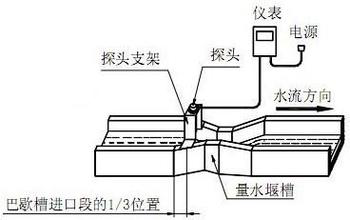

超聲波明渠流量計巴歇爾槽安裝方法



巴歇爾槽安裝方法
巴歇爾槽尺寸圖及流量對照表

b值 長*寬*高 最大流量 收縮段(mm) 喉道段(mm) 擴散段(mm) 墻高(mm) 體積
(mm) (mm) m³/h B1 L1 La b L N B2 L2 K D
1 25 635*267*265 19.44 167 356 237 25 76 29 93 203 19 230 0.04
2 51 774*314*305 50 214 406 271 51 114 43 135 254 22 260 0.07
3 76 914*359*517 115.56 259 457 305 76 152 57 178 305 25 460 0.17
4 152 1525*500*730 399.6 400 610 407 152 305 114 394 610 76 610 0.56
5 228 1630*665*890 900 575 864 576 228 305 114 381 457 76 770 0.98
6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96
7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24
8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96
9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71
10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5.50
11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31
12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 1000 7.12
13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 1000 8.38
14 1500 3470*2380*1250 9000 2280 1950 1203 1500 600 230 1800 920 80 1000 10.32
15 1800 3620*2740*1250 10800 2640 2100 1203 1800 600 230 2100 920 80 1000 12.40
16 2100 3770*3100*1250 12960 3000 2250 1203 2100 600 230 2400 920 80 1000 14.60
17 2400 3920*3460*1250 21600 3360 2400 1203 2400 600 230 2700 920 80 1000 17.00
