工業現場測量儀表（如物位、壓力、溫度、流量、角度等測量儀表）普遍采用二線制4-20mA輸出方式來向控制中心傳送現場測量結果。磁翻板液位計變送器就是把現場液位高度通過4~20mA電流來模擬傳輸至控制中心，即變送器將具體液位量值轉換成模擬量電信號傳輸到遠處控制室或顯示設備上。工業上， 用4~20mA電流來傳輸模擬量已經被廣泛采用半個多世紀。那么磁翻板液位計變送器二線制4-20mA輸出方式的傳輸距離到底有多遠呢？

　　當儀表供電電源低至一定程度或導線電阻大到一定程度時，二線制4-20mA電流傳送信號將產生誤差。因此，二線制4-20mA輸出方式的傳輸距離取決于以下參數：負載電阻RL、連接導線的電阻r、供電電壓VO及其波動范圍△V。

　　假設儀表的***大輸出電流為Imax，儀表能維持***大工作電流時的較低供電電壓為Vmin，RL=250Ω，

　　VO=24V，

　　電源允許波動△V=24×5%=1.2V

　　Imax=20mA=0.02A

　　較低供電電壓Vmin由于各種型號儀表不同，在此，取16.28V（大多數儀表的平均值）。

　　即Vmin=16.28≤24-1.2-0.02(250+r)

　　則連接導線的電阻  r=24-1.2-16.28/0.02-250=76Ω

　　由于儀表連接電線用的是銅線，其截面大多選擇S=1.5 mm2和S=0.8 mm2的居多，根據《電工手冊》中的數據，銅線在75℃的電阻系數為ρ=0.0217Ω.mm2/m

　　根據L=S×r/ρ,就可以計算出銅導線的***大長度，也即磁翻板液位計變送器二線制4-20mA傳輸的***遠距離

　　A、S=1.5 mm2的導線，L=1.5×76/0.0217=5253米

　　B、S=0.8 mm2的導線，L=0.8×76/0.0217=2801米

　　由于往返是兩根線，故上述結果應除以2，即

　　A、S=1.5 mm2的導線，L=5253.5/2=2626米

　　B、S=0.8 mm2的導線，L=2801.8/2=1400米

　　在實際應用中決定導線的真實長度要比計算值略低，當然如果需要提高傳輸距離，可以增大電線的線徑或者減少電線的電阻。

　　除了磁翻板液位計變送器，各種物位控制開關，比如液位開關也普遍采用二線制4-20mA輸出方式傳送開關信號，只是此時往往把電流控制在略小于4mA和略大于20mA這兩個電流值分別作為“閉”或“合”兩種開關信號。深圳計為自動化技術有限公司生產的Fork-11音叉料位開關（如圖1）和Ring-11音叉液位開關（如圖2）等物位開關產品都提供多種輸出信號，其中二線制4-20mA輸出方式在其實際廣泛應用中，完全能達到上述理論的傳輸距離。

圖1  Fork-11音叉料位開關                  圖2 Ring-11音叉液位開關

  磁翻板液位計輸出4-20MA全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。　
  磁翻板液位計輸出4-20MA***顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制

因測量時在結構上存在的一定的盲區值，讀數時要補償，對不同的介質密度，浮球長度是不一樣的，故盲區值也不一樣。

·顯示器與被測介質完全隔離，安全、可靠。

用途與適用范圍：

類型	型號	適用范圍及用途
普通型	XT-UHZ -P	普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	XT-UHZ- F	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	XT-UHZ- R	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	XT-UHZ- T	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	XT-UHZ- Y	適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型	XT-UHZ- H	適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型	XT-UHZ -B	適用于在易燃易爆環境里、需要電信號遠程傳輸的情況，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	XT-UHZ -D	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

5、對于被測介質中有雜質的建議安裝過濾裝置或定期對浮子進行清洗，防止浮子卡死；

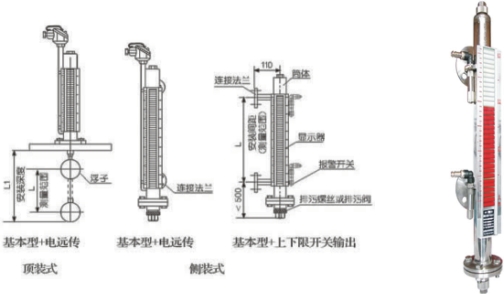

磁翻板液位計輸出4-20MA結構原理：

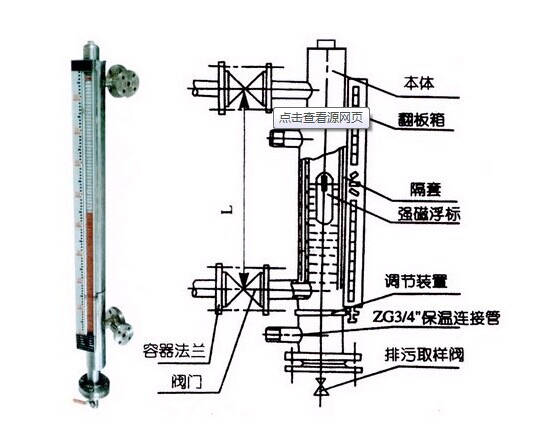

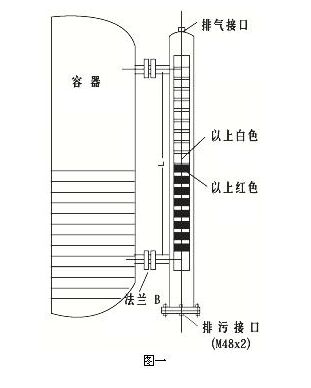

液位計根據浮力原理和磁性耦合作用原理工作。當被側容器中的液全升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。加裝限位開關實現液位報警與控制，加裝變送器實現標準信號輸出供顯示與控制。

磁翻板液位計輸出4-20MA適用對象：

XT-UHZ系列磁翻板液位計輸出4-20MA能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。

型號說明



型號	尺寸	Size	（mm）
XT-UHZ	L	E	B
XT-76	106	76	37
XT-76T
XT-80	110	80	42
XT-80T
XT-100	130	100	62
XT-100T
XT-125	155	125	87
XT-125T
XT-127	157	127	89
XT-127T
XT-150	180	150	112
XT-150T
XT-160	190	160	122
XT-160T
XT-200	230	200	162
XT-200T
XT-250	280	250	212
XT-250T
XT-254	284	254	216
XT-254T
XT-300T	330	300	262
XT-350T	380	350	312
XT-400T	430	400	362
XT-450T	480	450	412
XT-500T	530	500	462

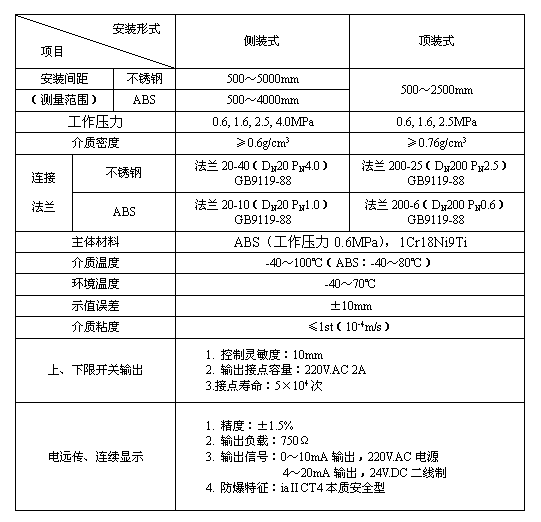

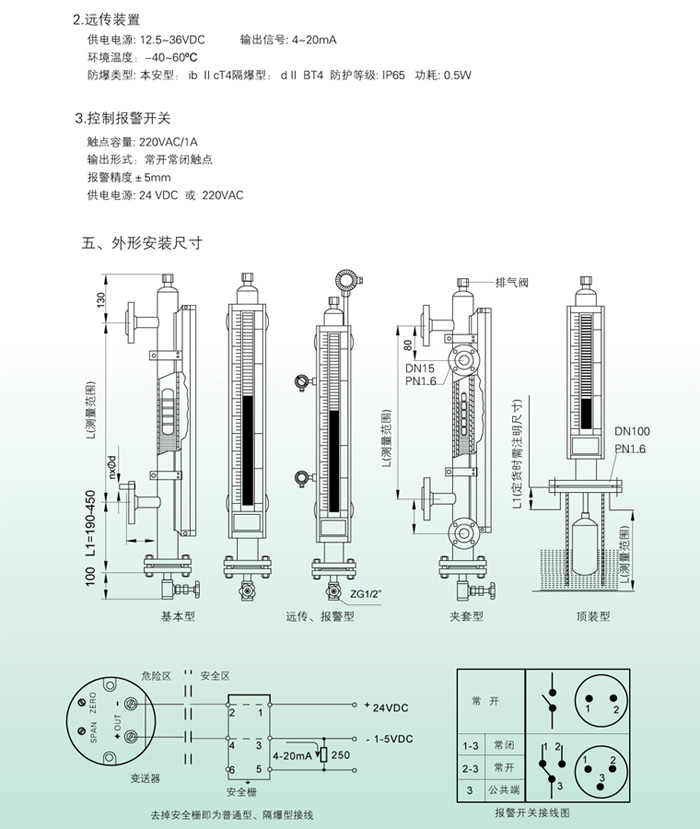

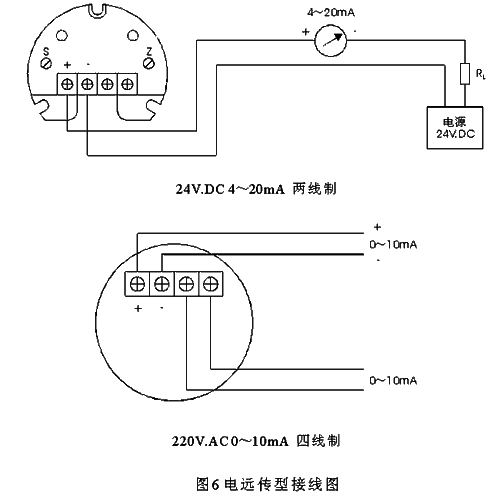

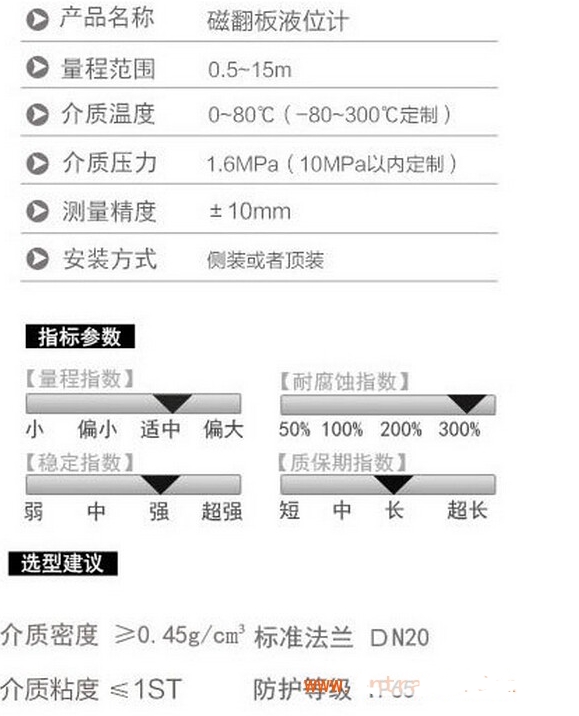

技術參數：

UHZ	Y									液位	測量型式
	J									界面
		O								無	遠傳裝置
		LB								4-20mA
			O							普通型	防爆形式
			G							隔爆型
			Z							本安型
				O						無	液位控制 （報警）開關
				S						上報警
				X						下報警
				K						上、下報警
				GS						數顯儀表
					A					1Cr18Ni9Ti（321）	接液材質
					B					OCr18Ni9（304）
					C					316L
					D					RPP
					E					PVC
					F					304內襯PTFE
										mm	中心距
										1.6-16MPa	工作壓力
										g/cm3	介質密度
									/W	帶蒸汽夾套	結構特點
									/T1	-80~+10℃
									/T2	-10~+120℃
									/T3	-10~+250℃
									/T4	-10~+350℃

L	排污閥
口	液位開關
R	4～20mA二線制變送器
D	隔爆型：dIIBT4
E	本安型：ibIICT4
F	配隔離安全柵
A	XGTH-510(豎式)顯示調節報警儀
B	XGTA一810(橫式)顯示調節報警儀
J3	真空夾套
一口	測量范圍(mm)
一口	介質密度(g/cm3)
一口	工作壓力(MPa)

定貨須知

l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。

l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。

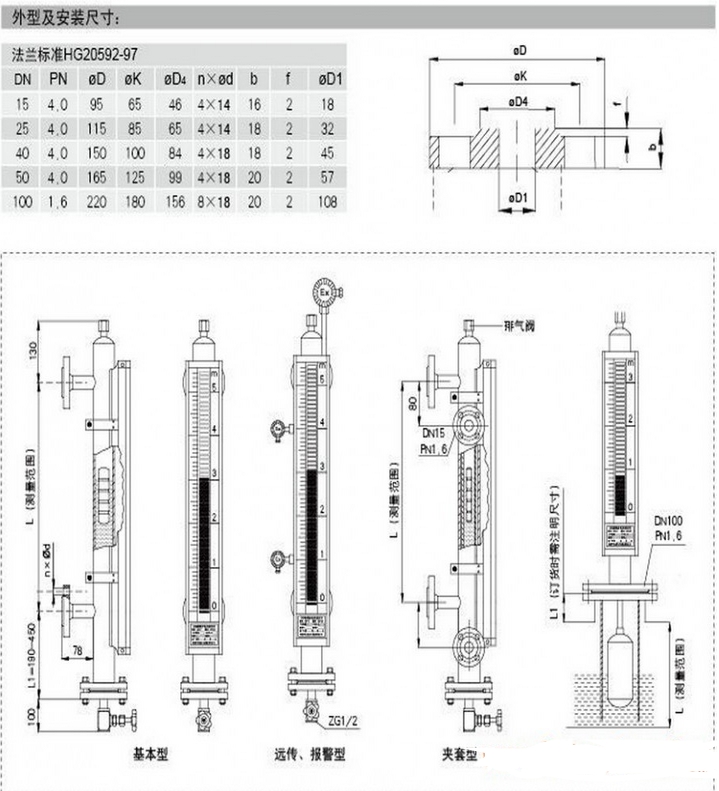

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表

安裝型式	主體材質	公稱直徑	公稱壓力 DN （mm）	法蘭外徑PN（Mpa）	螺心栓圓孔直 中徑K	螺孔徑 L	螺栓		密封面		法蘭厚度 C	法蘭密封墊
							數量n	螺紋Th	d	f		外徑	內徑	厚度
側裝	不銹鋼	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
	ABS	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
頂裝	不銹鋼	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
	ABS	200	0.6	320	280	18	8	M16	258	3	24	262	220	2
