流體粘度對浮子流量計測量影響有多少

以不同粘度的甲基纖維素水溶液和水作為被測介質,比較浮子流量計在不同流體粘度下的測量數據, 結果表明,流體粘度影響相同高度處浮子的流量測量。

浮子流量計又稱為轉子流量計,或面積流量計,具 有結構簡單、工作可靠、壓損小且穩定、可測低流速介 質等諸多優點,一直廣泛用于氣體、液體的流量測量和 自動控制系統中。本文以不同粘度的流體作為被測介 質,研究流體粘度對浮子流量計測量結果的影響。

1 .試驗裝置

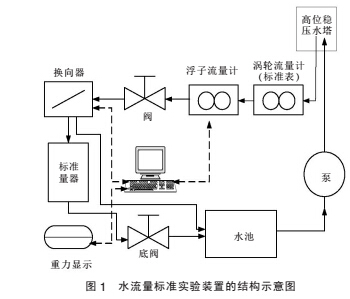

本研究所做的試驗用到了兩套流量試驗裝置,分別 為水流量標準試驗裝置和多粘度流體標準流量試驗裝 置。水流量標準試驗裝置的結構示意圖如圖1所示。通 過該裝置可進行稱重法和標準表法兩種方法的試驗。具 體試驗過程如下:流體由水泵注入高位穩壓水塔,流經 標準表、被檢表及流量調節閥,采用標準表法時流體經 換向器直接流回水池;采用稱重法時經換向器流入標準 量器稱重,再流入水池。本研究的試驗采用標準表法。

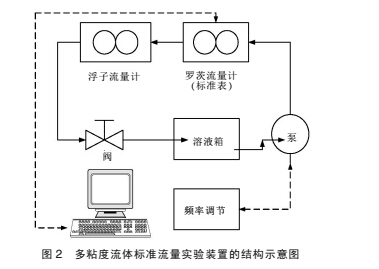

多粘度流體標準流量試驗裝置的結構示意圖如圖2 所示。流體由泵注入裝置管道中,分別流經標準表、被 檢表及流量調節閥流回溶液箱.


本文試驗選用的浮子為較常用的CF (鋼)型浮子’ 該類型浮子的結構如圖3所示。


2.試驗數據

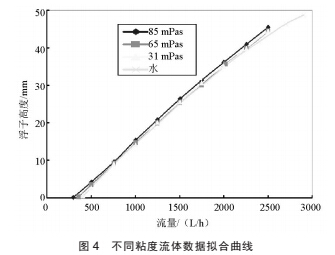

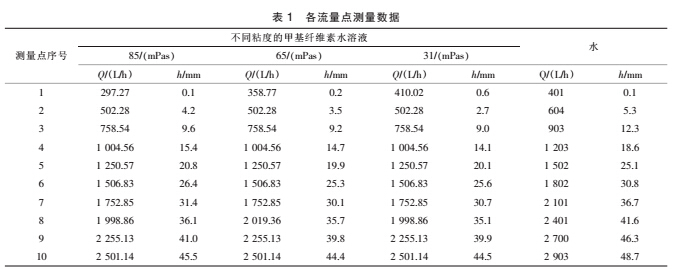

通過調節溶質與溶劑的配比,配出粘度分別為85、 65、31 mPas的甲基纖維素水溶液。對上述3種流體 及水分別進行300、500、750、1 000、1 250、1 500、 1 750、2 000、2 250和2 500L/h這10個流量點下的 流量測量,測量結果如表1所示,將上述測試數據的擬 合曲線繪制于同一張圖中,如圖4所示。



3.結論

由表1和圖4可以看出,在相同流量點處,對于不 同粘度的流體,浮子的高度是不同的,粘度越高,浮子 的高度越高。浮子流量計測定不同流體介質時的刻度換 算,是在流體粘度幾乎相同的情況下,流體介質密度不 同而導致的浮子高度的變化;而本研究中選用的甲基纖 維素水溶液的密度與水的密度十分接近,即便是調整其 濃度來改變流體介質的粘度,甲基纖維素水溶液的密度 變化也十分小,此處的密度變化可以忽略。因此,可以 看出,我們看到的實驗現象不是由流體介質密度造成 的,而是完全由流體介質粘度變化造成的。隨著流體粘 度的增加,浮子在相同高度處流體介質的流量值減小。

本文通過調節甲基纖維素水溶液的配比,實現浮子 流量計對多種粘度流體進行測量的試驗研究,為浮子流 量計測量不同粘度流體的修正提供了參考。
