提高便攜式超聲波流量計測量精度的試驗研究

便攜式超聲波流量計在生產時廠家內置一固定的流速修正系數,在實際使用中通過調整儀表系數來滿足測量精度。但此方法無法保證儀器在全量程范圍內均保證較高的測量精度。通過流體在紊流狀態下流速修正系數的表達式,修正便攜式超聲波流量計的儀表系數可有效提高儀器在全量程內的測量精度。

1.引言

便攜式超聲波流量計以其非接觸測量方式、體積小、重量輕、攜帶方便,傳感器的安裝簡單容易,測量過程不需破壞管道,不需停產,傳感器不與被測介質接觸、無壓損等特點廣泛應用于自來水、環保、發電廠供暖、冶金、礦山、石油、化工、食品、醫藥、造紙、鋼鐵等工礦企業,并應用于節能監測,流量網絡監控等。

便攜式超聲波流量計按工作原理分為時差式和多普勒式,現如今應用***廣泛的是時差式便攜式超聲波流量計。其是利用聲波在流體中順流傳播和逆流傳播的時間差與流體流速成正比這一原理來測量流體流量的。時差式便攜式超聲波流量計測量管內流速是測量沿超聲波傳播途徑上的線平均速度而不是沿管道截面平均分布的面平均速度。因此,需要將超聲波流量計測量出的線平均速度準確的轉換為管道截面的面平均速度,才能保證超聲波流量計的測量準確性。

2.理論分析



在實際工程中,流體都是粘性介質,粘性流體一般以兩種狀態存在,即層流狀態和紊流狀態、一般來說,當流體流動的雷諾數 Re 小于 2320 時為層流狀態,當流體流動的雷諾數 Re 大于 13000 時為紊流狀態。當流體流動的雷諾數 Re 在兩者之間時,流體處于過渡區間,不穩定。



天津計量院使用 FSC 富士便攜式超聲波流量計主要用于對水廠和污水處理廠等節能環保單位使用的大口徑電磁流量計和超聲波流量計進行現場校準工作,設備可測量的***大口徑為 6000mm。被校準的流量計口徑一般在 500mm~1500mm 之間,流速一般在 0.5m/s~3m/s 之間,由雷諾數計算公式可知,被測流體的雷諾數在 250000~4500000 之間。因此,被測流體的流動狀態處于完全紊流狀態。

已知在紊流狀態下,流速修正系數可寫成雷諾數的函數:


式中vs 為介質在圓管內的面平均速度,vl 為介質在圓管內的線平均速度。

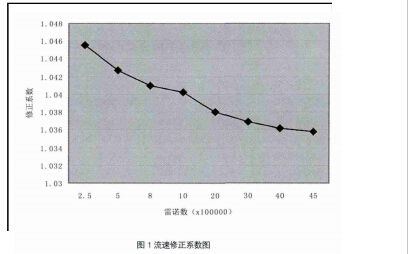

從上圖可以看出,雷諾數在 250000~4500000 之間,流速修正系數的變化值超過 1%。如在更寬的測量范圍內,流速修正系數的變化范圍將會更大。再加上其他一些不可控因素的影響,無法滿足在全量程范圍內 0.5 級的校準精度。



便攜式超聲波流量計在出廠前,廠家事先內置一個固定的流速修正系數,并設置一個可調的標定系數。用戶在使用前將便攜式超聲波流量計送到計量檢定部門進行標定,根據標定的結果調整儀表系數。但此儀表系數僅在一定的流量范圍內是有效的,在實際使用中的流量如超過標定的流量范圍,將不能保證便攜式超聲波流量計的測量精度。



便攜式超聲波流量計在出廠時儀表系數均為 1.0000,在實際測量過程中通過公式(1)計算不同口徑、不同流速下流速修正系數,通過調整儀表系數來修正超聲波流量計的測量誤差。

3.試驗

按照《便攜式超聲波流量計說明書》的要求,將流量計探頭安裝在液體流量標準裝置上。分別測量口徑為 500mm1000mm1500mm,流速分別為 0.5m/s1.5 m/s3.0 m/s 時經過儀表系數修正后,便攜式超聲波流量計的測量誤差。使用液體流量標準裝置對便攜式超聲波流量計進行校準,通過比較液體流量標準裝置的標準表(電磁流量計)與超聲波流量計的瞬時流量示值來驗證本文使用的通過流速修正系數的公式調整儀表系數方法來提高便攜式超聲波流量計測量精度的有效性。


4.結語

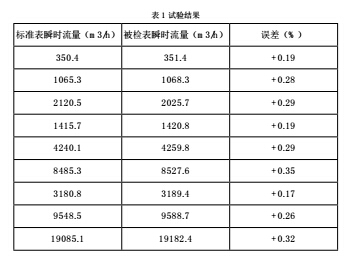

從表的試驗結果可以看出,使用流速修正系數公式調整儀表系數的方法使得便攜式超聲波流量計在常用的測量范圍內測量誤差均保持在 0.5% 之內,在寬量程范圍內,有效的提高了便攜式超聲波流量計的測量精度,達到預期效果。
